Ja genau. Zur Zeit sind alle 4 ELD vollständig offen, ich werde in den nächsten Tagen eine Feinjustierung machen.

Becken ist 1.2x4x8 mit 4 Einlaufdüsen (Kombiwalze 2× 2 Düsen). Die Wärmepumpe liegt an der tiefsten Stelle (-1m).
Poolpumpe Stufe 2 = 2'200/min, 380W, 8m³/h
Poolpumpe Stufe 1 = 1'920/min, 220W, 6.5³/h
Die Sondenanströmung beträgt ~7.2cm/s

So, ich habe folgendes festgestellt:
Wenn der obere Kugelhahn bei abgeschalteter WP geschlossen wird, ändert sich mit der Anströmung leider nichts. Wenn ich zusätzlich die 2 unteren ELD beim TR schliesse, ändert sich auch nichts.
Wenn der Rücklauf von der Messzelle beim 50er T-Stück abgezogen wird, strömt Wasser aus dem kleinen Schlauch von der Messzelle. Der Durchfluss funktioniert offenbar.

Ich habe über den Winter die WP entleert. Bei der Inbetriebnahme habe ich "gedacht", die Luft wird automatisch raus gedrückt. Das war aber falsch gedacht. Erst wenn ich drei ELD schliesse, wird über die noch offene ELD die in dieser Leitung vorhandenen Luft rausgedrückt. Und zwar ziemlich viel. Ich habe nun mit allen 4 ELD für je ca 10 min das gleiche gemacht. Jetzt scheint die Beckenhydraulik wieder zu funktionieren.
Die Poolpumpe hat also die ganze Zeit Luft gepresst und Wasser gedrückt. Daher vermutlich das schlechte Wasser.

Der Fehler mit der fehlenden Anströmung ist leider noch nicht weg. Update: ich habe 2h gewartet, um der Beckenhydraulik Zeit zu geben und siehe da, die Fehlermeldung ist weg!

Fazit:
- eine Fehlermeldung zeigt nicht immer die eigentliche Ursache.
- die Wiederinbetriebnahme erfordert ein aktives Entlüften
- die Unterstützung hier im Forum ist wirklich toll!

Liebe Grüsse
Luka

Vielen Dank Alex für die rasche Antwort und die interessanten Tipps.
Die Pumpe läuft zur Zeit 24h auf Stufe 2. Ich habe vorhin ein bisschen mit den Kugelhahnen getestet. Nach der Messzelle kommt die Abzweigung zur Wärmepumpe. Die Abzweigung wird durch ein elektrisches Ventil 230V 1A 10bar NO geregelt. Nun habe ich herausgefunden, dass Anströmung da ist, wenn die Wärmepumpe in Betrieb ist, d.h. der Motorkugelhahn geschlossen ist und das Wasser durch die WP strömt. Wenn der Motorkugelhahn wieder offen ist, dann kommt wieder die Fehlermeldung "Anströmung fehlt". Der Stellmotor ist deutlich zu hören, in beide Stellungen.
Das würde bedeuten, dass die sehr kurze Strecke zwischen den beiden Y-Abzweigern verstopft ist oder das Ventil nicht richtig dreht. Tatsächlich stimmt die Beckenhydraulik nicht mehr, das Wasser wird schnell trüb und vor 2 Wochen hatte ich starken Algenbefall (stehendes Wasser?).
Ich kann morgen Vormittag in Ruhe den Fehler analysieren und hoffentlich eingrenzen, bin gespannt, was ich herausfinde.

Meine Anlage läuft seit über einem Jahr zufriedenstellend, aktuell meldet aber Violet: "Anströmung fehlt". Das war bisher nie ein Problem.
Die Analyse hat ergeben, dass tatsächlich auf der ganzen Messstrecke ab dem 50er Rohr bis wieder zum 50er Rohr überall Strömung anliegt. Wenn ich auf den Durchflussgeber mit Schraubenzieher geklopft habe, wurde für 2-3 Sekunden eine Anströmung angegeben. Ich habe dann im Shop einen neuen Durchflussgeber bestellt, der auch schnell angeliefert wurde (Danke!).
Heute habe ich ihn nun ausgetauscht, die Fehlermeldung ist leider immer noch da. Ich habe dann auch das Stromkabel komplett ausgetauscht, leider keine Veränderung.
Die Messwasserentnahme ( Zulauf zur Messstrecke) erfolgt zwischen dem Filter und der Wärmepumpe, die Entnahmestelle geht seitlich aus der Verrohrung ab. Der Messwasser-Rücklauf ist vor der Filterpumpe. Die Flussrichtung auf dem Durchflussgeber ist korrekt.
Was soll ich als nächsten Schritt machen? Hat mir bitte jemand einen Tipp? Vielen Dank

JohnMainhard hat geschrieben: ↑14. Januar 2025, 05:37 Bestellungen sind raus. Ich habe genau einen Sensor gefunden, der ab 4,5 Volt funktioniert. Dann ziehe ich mir die Versorgung bei 5 Volt und schaue, ob es funktioniert.

Ich melde mich


Gruß JM

Hallo JM, ich möchte genau die gleiche Niveau-Lösung realisieren und bin schon lange am forschen. Sehr gut, dass es bei dir klappt. Kannst du mir bitte deinen Sensor verlinken? Vielen Dank! Gruß Luka

Ich verstehe, vielen Dank für die Analyse. Das macht Sinn, wir haben unser Brunnenwasser testen lassen; Kupfer ist gut / nicht messbar, aber es hat ein wenig zu viel Eisen drin (247μg/l, Grenze ist max 200μg/l). Ich werde das Bayrol Superflock organisieren und dann mit der Einstellung der Wasserqualität weitermachen. Vielen Dank bis jetzt und ich melde mich dann wieder. Bis dahin wünsche ich viele schöne Badetage.

Die Anströmung ist zwischen 15 und 17 cm/s.
Ja, der untere Ring ist sehr goldig. Die ersten 5'000 lt habe ich mit unserem Brunnenwasser gefüllt, der Rest / 37m3 mit LKW / Zisternenlieferung mit Quellwasser in Trinkwasserqualität.

Danke

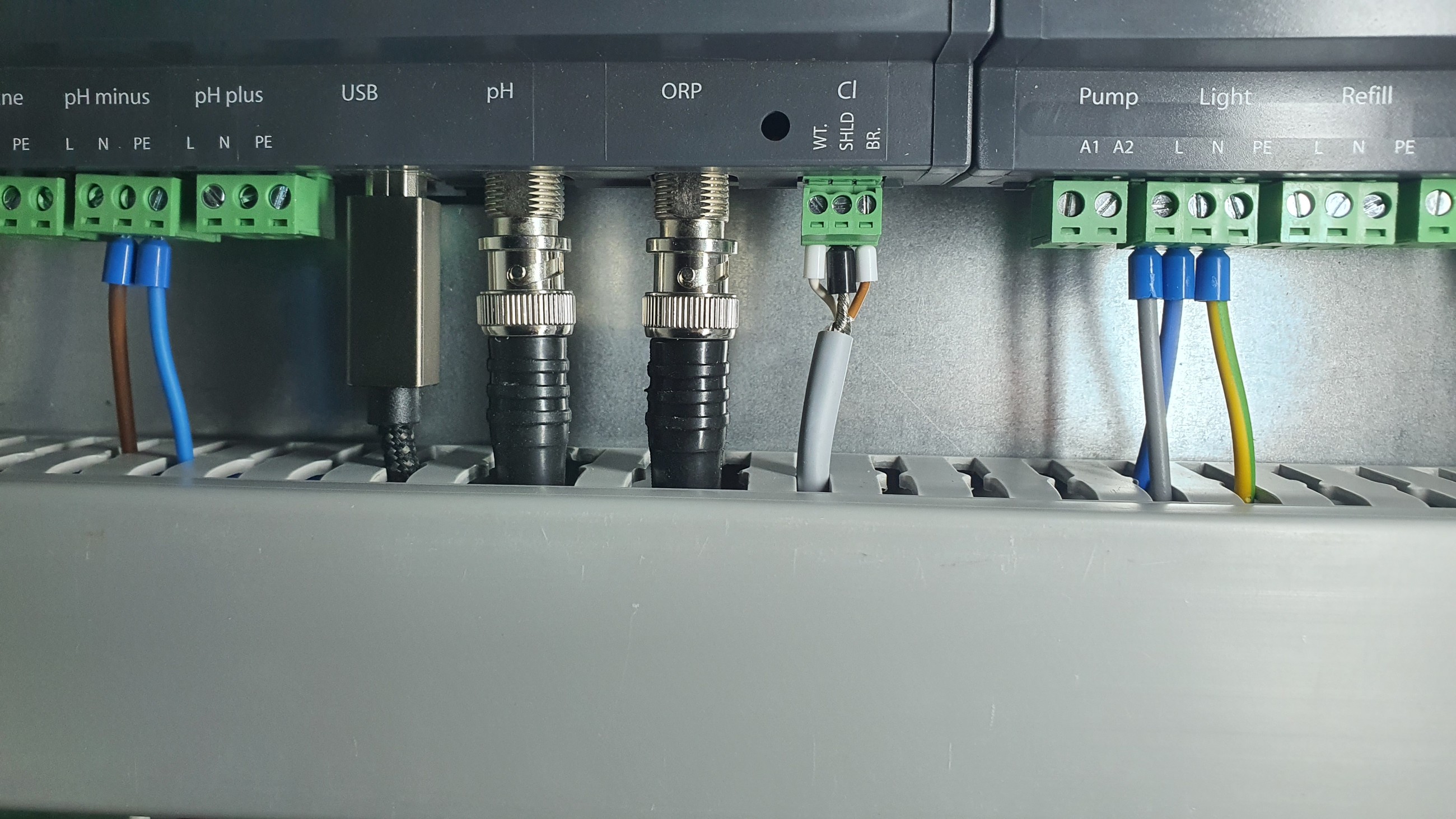

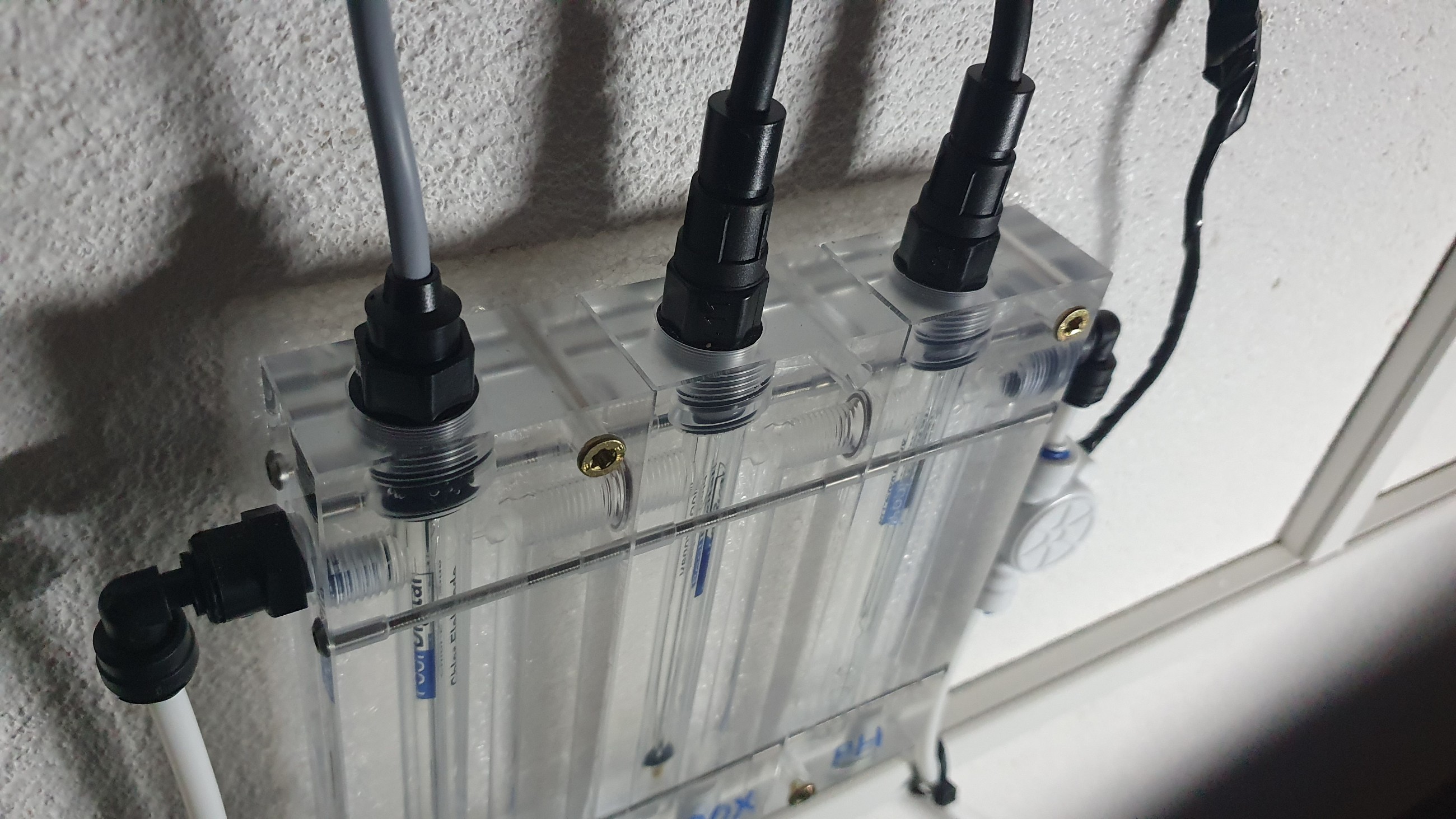

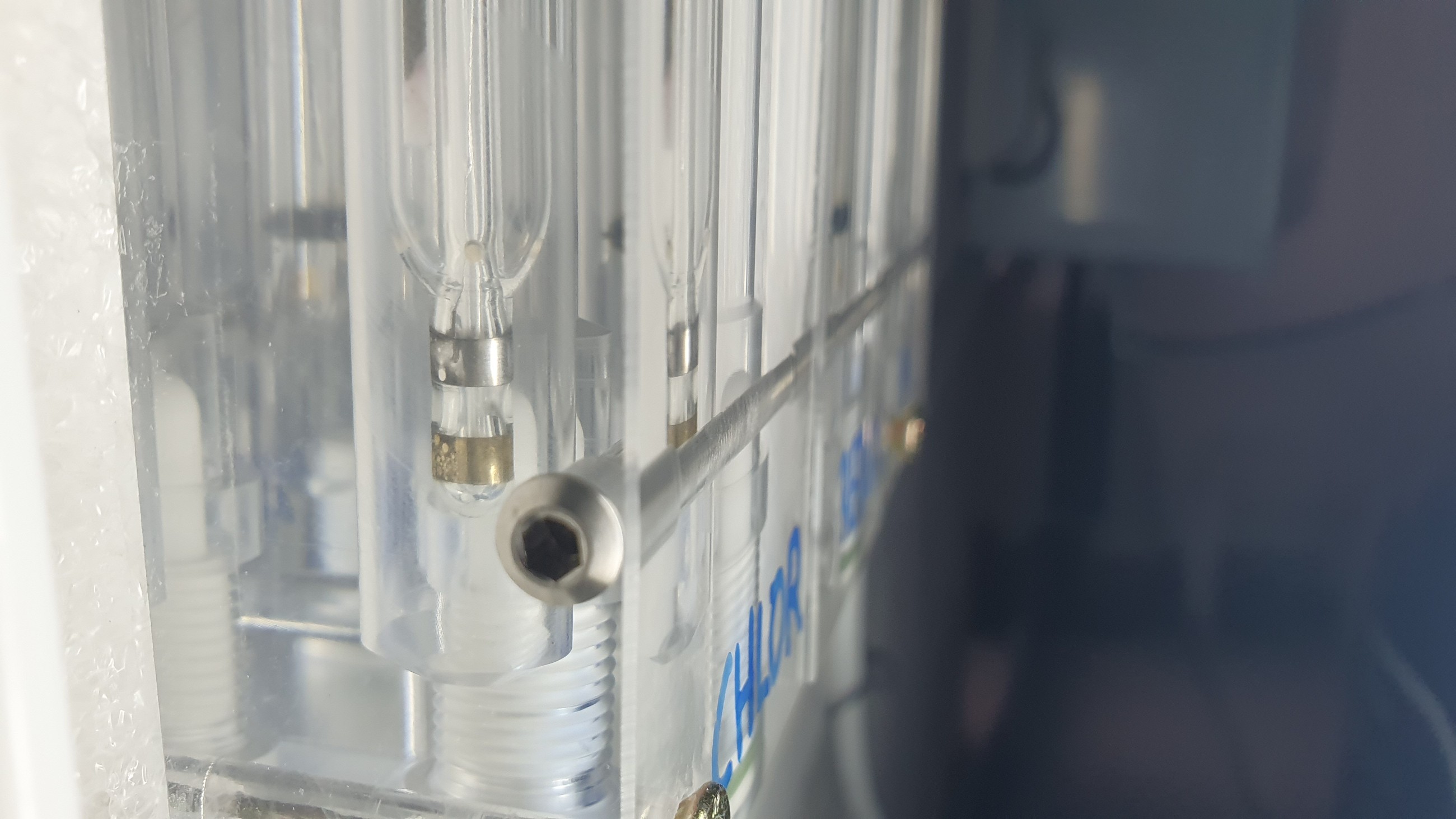

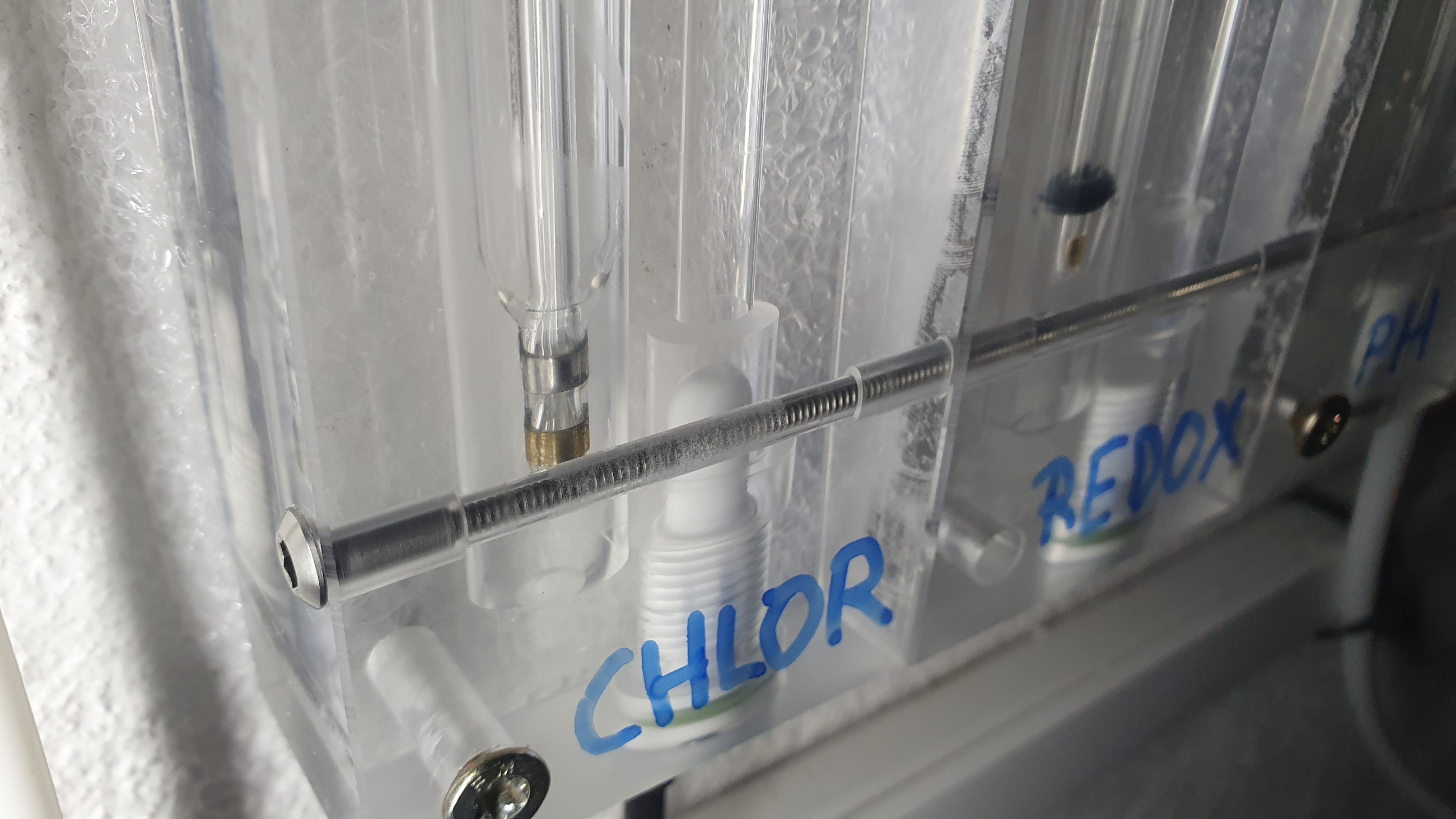

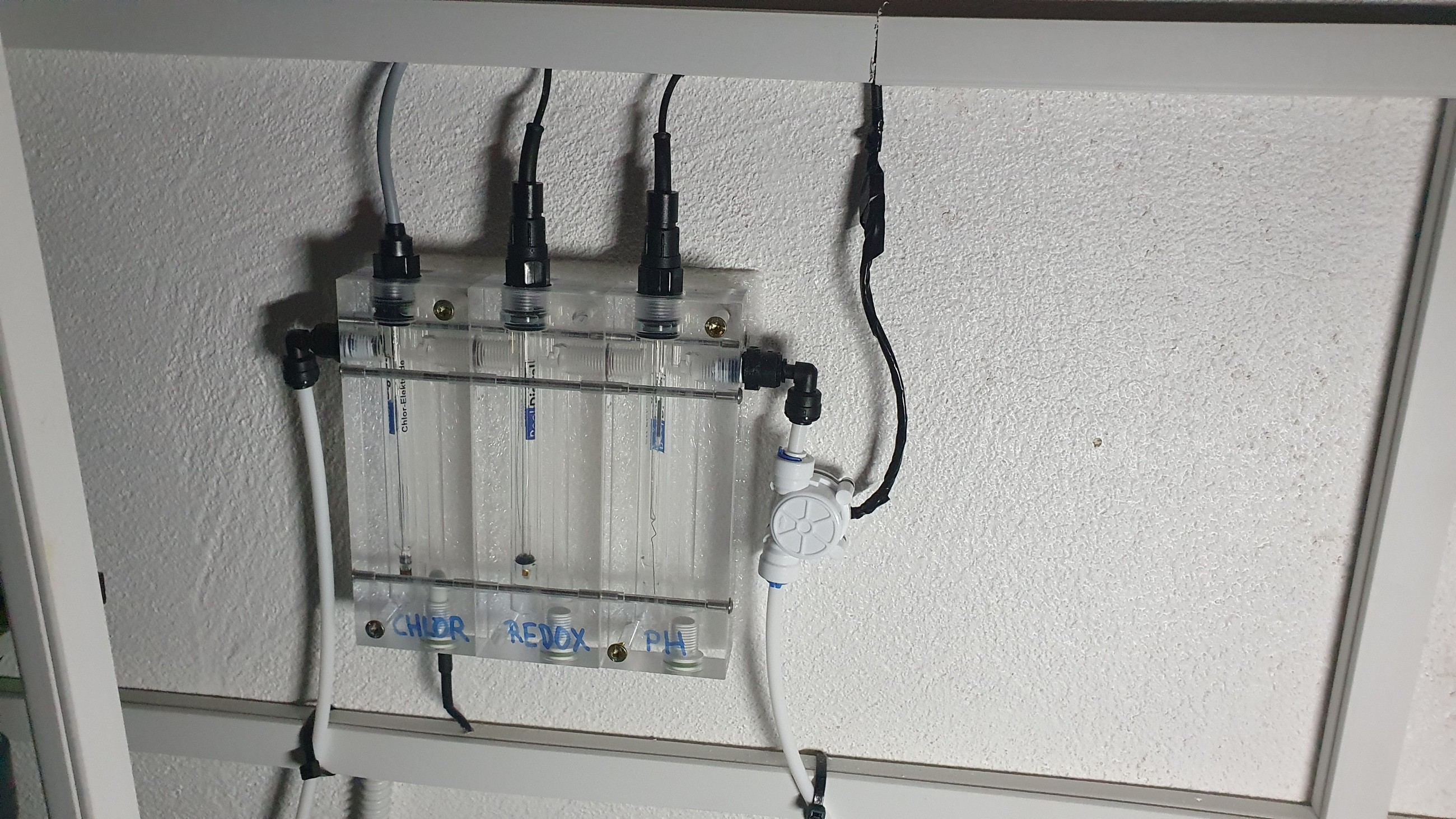

Ja, Chlorzugabe habe ich damals gemacht (positiv) und vorhin zur Sicherheit noch einmal. Die Elektrode reagiert sofort, Chlor und Redox steigen. Die Anschlüsse sehen gut aus, hier aktuelle Fotos: Flussrichtung ist von rechts nach links Vielen Dank und einen sonnigen Gruß
Luka

So, da bin ich wieder. Ich habe gestern die Messzelle abgesperrt und die Dosierung für eine Stunde laufen gelassen. Dann habe ich den Nullpunk eingestellt und dann die Messzelle wieder geöffnet. Die darauf folgende Kalibrierung hat nicht funktioniert, Fehlermeldung: die Differenz zwischen....ist zu gering.
Danach habe ich nur die Messzelle für 30 min abgesperrt und nochmals kalibriert, mit der gleichen Fehlermeldung.
Heute morgen nächster Versuch, ich habe die Filterpumpe manuell für 30 abgestellt, dann die Messzelle abgesperrt und nach 25 min den Nullpunk eingestellt. Dann Pumpe wieder in Betrieb, Messzelle wieder auf und die Kalibrierung bringt wieder diese Fehlermeldung. Die Werte dabei sind
Flow: 15.6
Rohrwert: -5.8
Nullpunk: -7.3
Referenzmessung: 0.27
Die Werte sind bei jedem Versuch immer sehr ähnlich.
Ich habe keine Ahnung, was falsch sein könnte oder ich ändern muss, ausser dass die Chlor-Elektrode bei meiner falschen Anschliessung schaden genommen hat?
Ich bitte um Hilfe und danke für die Unterstützung

Vielen Dank für die konstruktive Rückmeldung. Wir sind in der Zeitzone Rom, also die gleiche Zeit...
Dann werde ich als erstes die Zelle 1h manuell laufen lassen und dann den Nullpunk neu einstellen. Danke!

Ja, so wird nichts passieren. Das habe ich verstanden. Aber wie komme ich in den Arbeitsbereich.
Die Kalibrierung war am Morgen und ich vermute, dass sich im tagesverlauf die Werte so verschlechtert haben.
Wie komme ich in den "Arbeitsbereich"?
Danke!

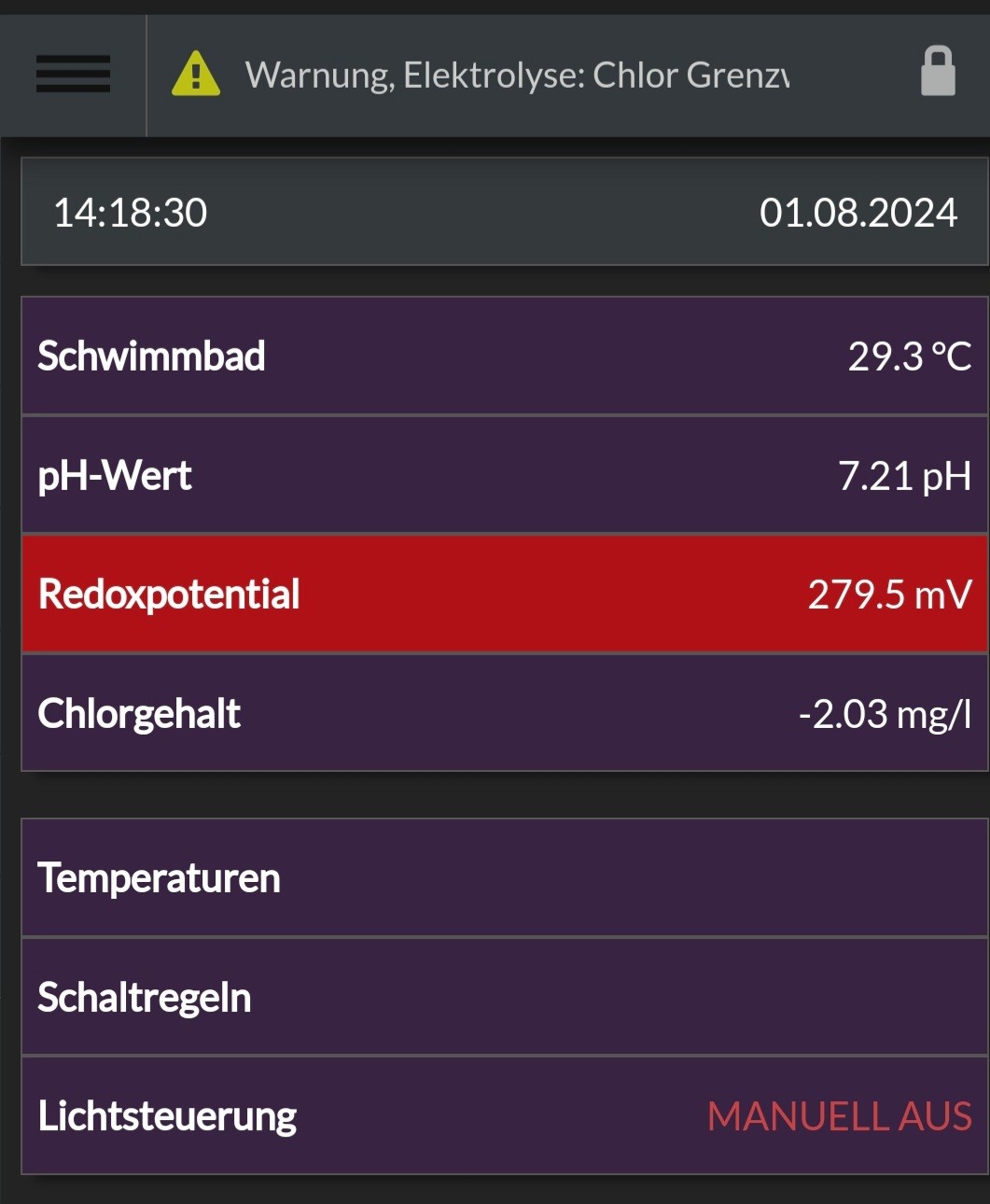

Redox und Chlor sind weiter gesunken und die Warnung hat als Konsequenz: Beim Unterschreiten dieses Grenzwertes, wird die Dosierung gesperrt.
So wie jetzt funktioniert die automatische Dosierung / Elektrolyse nicht, da abgeschaltet. Ich muss irgendwie durch manuellen Eingriff innerhalb der Grenzwerte kommen, dann kann Violet übernehmen, richtig? Ich würde jetzt, als kompletter Anfänger eine Chockchlorung durchführen. Richtig? Oder ich kann eine manuelle Dosierung durchführen, dazu finde ich aber, dass die Werte zu sehr ausserhalb liegen. Richtig?
Danke an den Profi für die Unterstützung

Vor dem Salz einfüllen so: Ich habe soeben das Salz eingefüllt.
Danke und Grüsse Luka

So, ich habe das Salz organisiert, vielen Dank für den Tipp für das weitere Vorgehen. Soll ich dann erst einmal abwarten oder eine Chockchlorung durchführen oder eine Einstellung ändern? Viele Grüsse Luka

Ich werde morgen das Salz besorgen.
>> Chlor-Elektrode is ja noch nicht kalibriert und der Messwert noch entsprechend "falsch").
Ich habe gestern Abend mit dem Poollab 0.2% Chlor gemessen und entsprechend die Chlor-Elektrode kalibriert.
Danke und einen schööööönen Abend
Luka

Ich habe den roten Bananenstecker abgezogen und das Messgerät dazwischen geschaltet und auf 20m (A) eingestellt. Via Violet habe ich die manuelle Dosierung auf 1 min gestellt und gestartet. Das Ergebnis war -5.32
Ich habe die Messung vorhin mit dem schwarzen Stecker wiederholt und das Messgerät auf 10A gestellt. Die Anzeige war 5.4. Ich habe dabei beobachten können, dass in der 1 min in der Zelle "Nebelschwaden" entstanden sind.
Vielen Dank, Luka

Stromaufnahme der Zelle bei Betrieb ist 5.32 mA.

Buongiorno Alex, Ich habe jetzt "richtige" Geräte für Salz und Chlormessung. Auch vieles gelesen und den Dosiermengen-Rechner angeschaut.

Stand heute morgen:
Salz: 0.2
Chlor: 0.13 (Poollab)
Redox: 390 soll 690
PH: 7.21 soll 7.2

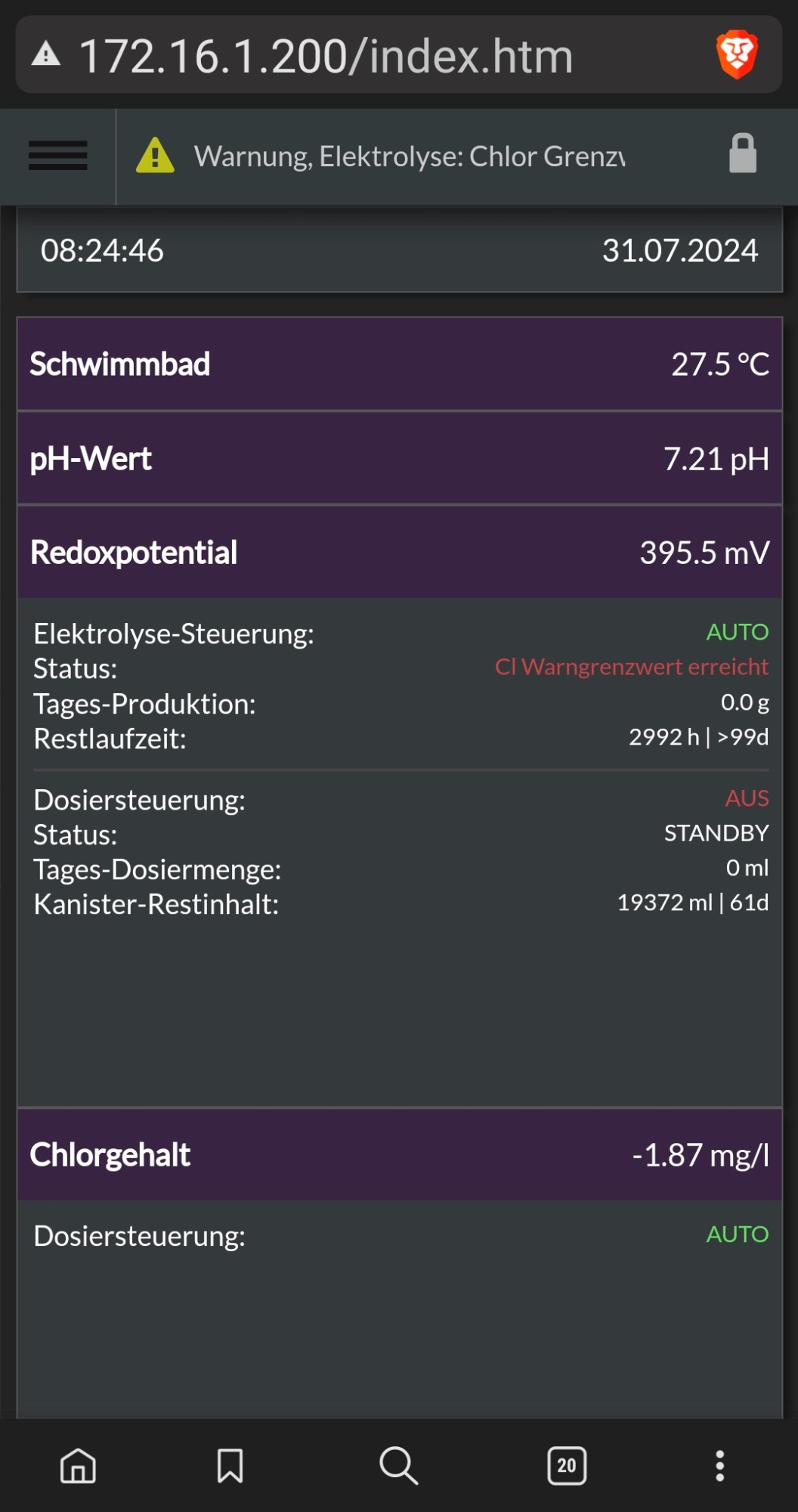

Das Chlor ist zu tief und kommt nicht hoch. In der Statistik habe ich gesehen, dass die Elektrolyse nicht mehr produziert in den letzten beiden Tagen. ?
PH läuft einwandfrei.
Wieso produziert die Elektrolyse nicht mehr?
Was kann ich machen?
Vielen Dank und sonnige Grüße Luka

Sorry, natürlich bei 690! Schreibfehler, war ein langer Tag.
Ich mache morgen früh den Schütteltest.

Also, Sollwert ist seit heute früh bei 790, der Redoxwert ist bis jetzt von ca 400 auf 227 gesunken. Salzgehalt ist bei 0.18%. Morgen kommt das Poollab und dann kann ich das Chlor genau messen und richtig einstellen und kalibrieren.
