Liebes Forum

Ich hatte eben mit meinem Poolbauer eine "Auslegungsfrage" betreffend die Einbauanleitung der FlowSonic (Ziff. 5.1.3, das rot umkreiste Bild).

Bei mir haben die Skimmerleitung, der Bodenablauf Pool und der Bodenablauf Rolladenkasten je einen Absperrhan im Technikraum (unterhalb der Wasserlinie) (Total 3 Absperrungen). Diese 3 Leitungen gehen dann in die "eine" Saugleitung (63mm) über, welche zur Pumpe (Badu Speck Prime Neo VS) geht. Von der Pumpe geht es via 5 Wege Besgo Ventil zum Filter.

Ich hatte vor, die FlowSonic(+) in die Saugleitung vor der Pumpe einzubauen, denn da komme ich gut auf die erforderlichen rund 80cm gerade Strecke. Aber auf dem Bild als "Falsch" dargestellt ist der Einbau nach einem Absperrhahn, auch unter Einhalung der 5xDN vor der Messung. Wie ist das Bild zu verstehen, trifft das auch auf meine Sitiation zu, wo 3 Absperrhäne vor einer Zusammenführung in einer Leitung sind, die dann noch um 2x90° geht vor der angedachten Messstrecke?

Oder habe ich "nur" die Möglichkeit, die Messstrecke irgendwie zwischen Pumpe und Filter zu basteln (auf die Druckseite)?

LIebe Grüsse aus der Schweeiz
Dani

Danke, ich mach mich denn auch mal ans Basteln....
(das wär aber vielleicht jetzt die Ausrede, mir endlich einen 3-D Drucker anschaffen zu können)

Liebe Grüsse
Dani

Geschätzes Forum

Ich habe heute wieder einmal die PH/Redox Elektroden kalibriert.... Da ich die Kabel aufgeräumt und daher etwas "knapp" habe, hätte ich gerne eine "Halterung" für die Kalibrierlösung, die ich an die Wand neben der Messzelle schrauben könnte. Dann könnte ich das Originalgebinde mit der Lösung in die Halterung stellen und die Sonde in die Lösung stellen, ohne dauernd befürchten zu müssen, dass die ganze Messeinrichtung umfällt.....

Hat da schon jemand etwas gebastelt oder etwas fertiges im Netz gefunden? Oder wie macht Ihr das einfach und umfallsicher?

Liebe Grüsse
Dani

Alex hat geschrieben: ↑10. April 2024, 10:24 Hat noch keiner eines gemacht. Gibt's ja auch erst seit bisschen über 5..6 Wochen

Ich hole mir über IP-Symcon gewisse Daten (hautpsächlich die Wassertemperatur) von der Violet, und zeige diese auf meiner La Metric Time an. Das ist bei uns quasi der "Badeanzeiger" im Wohnzimmer. Ich musste dazu lediglich die Variablen in IP-Symcom (manuell) anlegen. Die werden dann über ein Skript, das z.B. alle 15 Minuten läuft (dabei hat mir Chat-GPT wunderbar geholfen). Fazit: Es geht.

Weiter bin ich aus zeitlichen Gründen leider noch nicht gekommen (musste zuerst den Pool putzen und bin immer noch an der Verkrabbleung...)

LG
Dani

benzcity hat geschrieben: ↑28. März 2024, 13:10
So, hier jetzt mal ein Entwurf meines Verrohrungsplanes: Poolumbau Schema V3.pdf Wo ich grundsätzlich noch hin und hergerissen bin, ist bei Folgendem:

Hallo Bjoern

... ein imposantes Vorhaben
Magst Du mitteilen, mit welchemn Tool Du das Schema gezeichnet hast, ich suche noch etwas für die Dokumentation bei mir.

Liebe Grüsse
Dani

Alex hat geschrieben: ↑17. März 2024, 10:58

oder ist "noch etwas" durchgebrannt (Befürchtung)?

Gut möglich, so wie die Sicherung aussieht. Müsstest uns schicken zum Überprüfen... (Klemmen an denen schon was angeschlossen ist, kannst "behalten", nur abstecken.

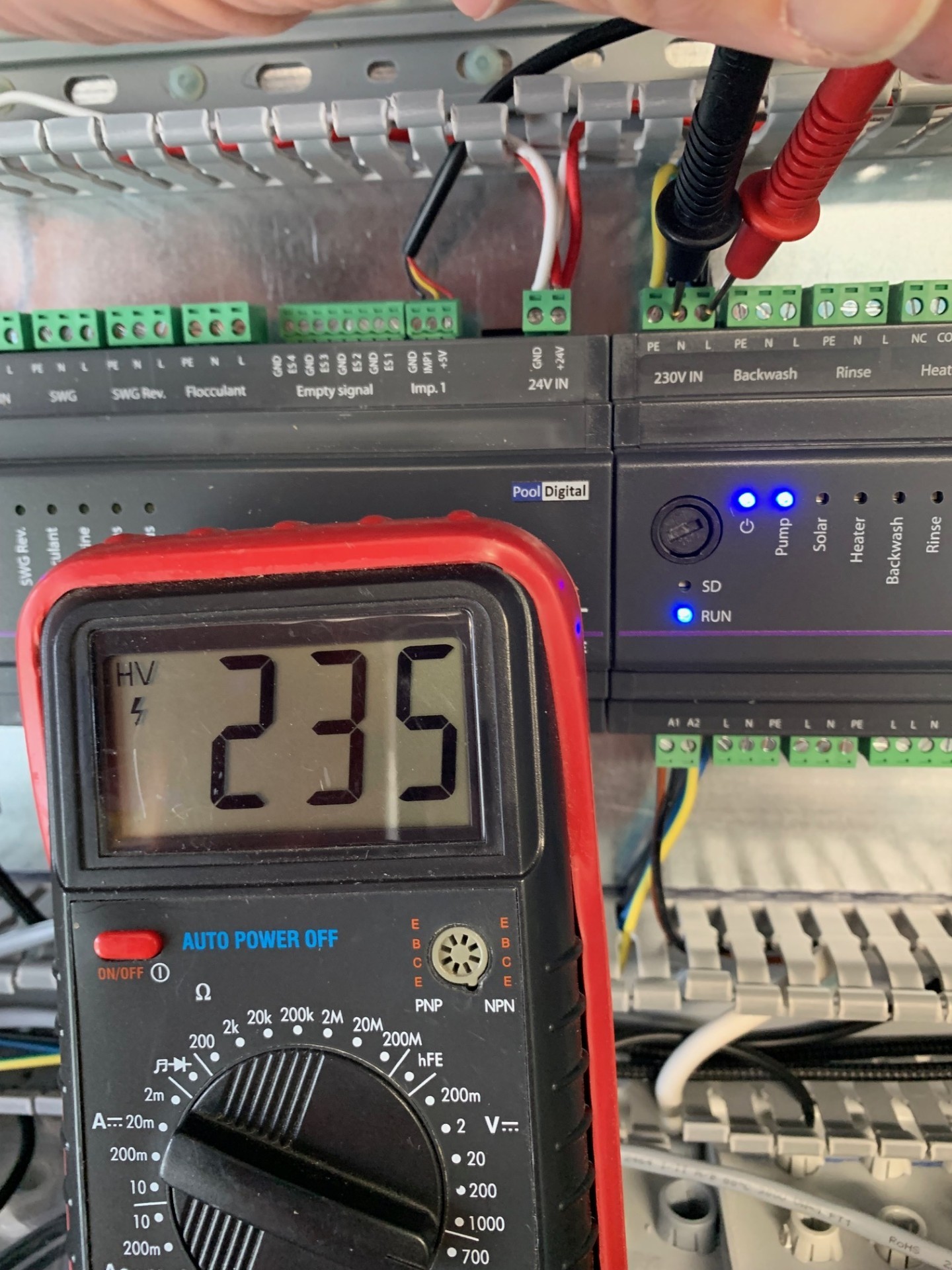

Kannst mal Messen, ob an den anderen Ausgängen noch 230V rauskommen - oder ob da auch nichts mehr durchgeschaltet wird.

Danke, es ist nur A1/A2, der Rest tut noch. Ich melde mich direkt bei Dir.

...ich erinnere mich: Beim ersten Anschlussversuch an den Pumpenschütz im Technikraum sprangen die Sicherungen (LS und FILS) der Unterverteilung raus, (inkl. FI.)... (Ich habe es beim Umbau wohl geschafft, eine Phase und einen Neutralleiter..... )

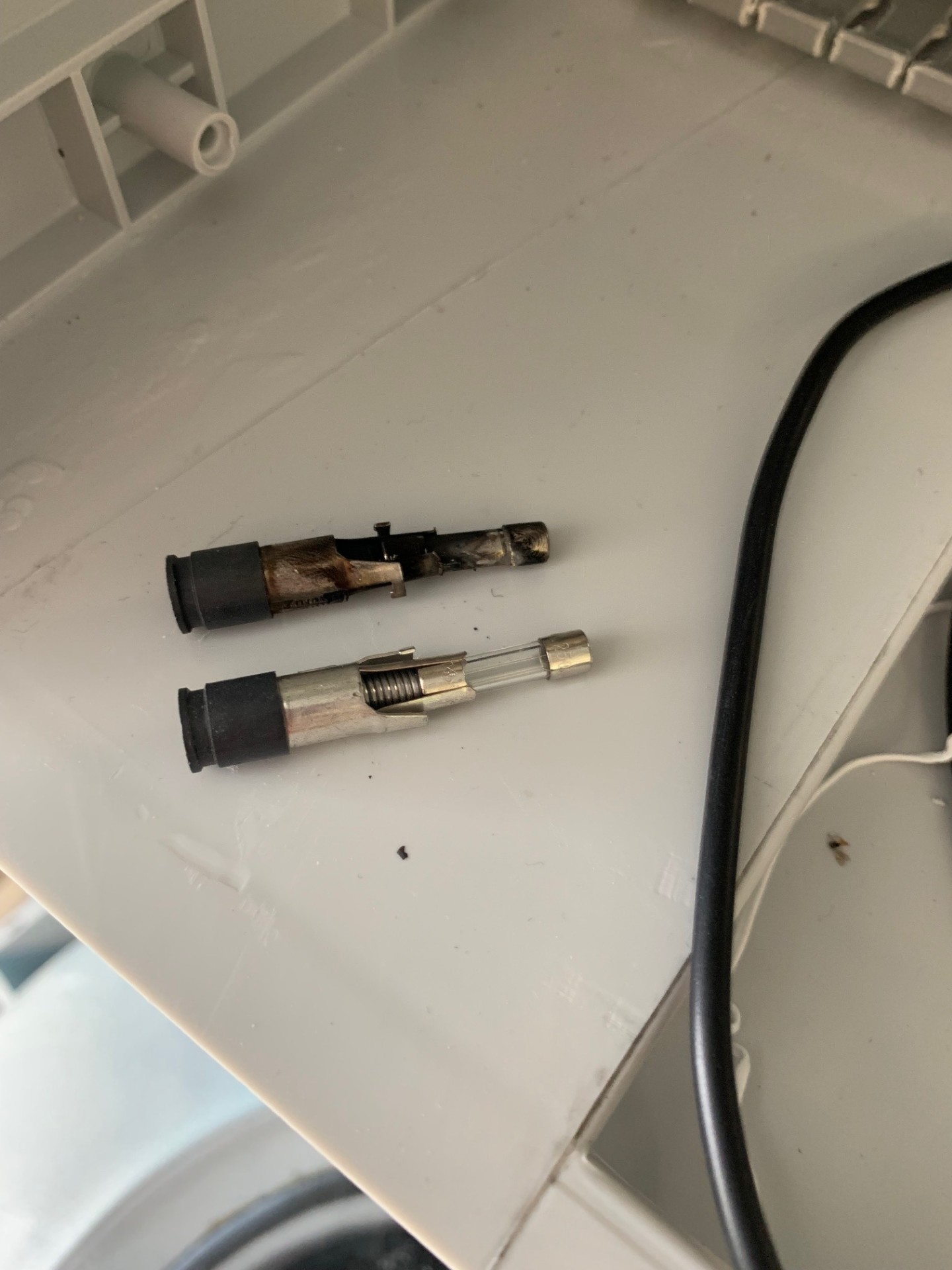

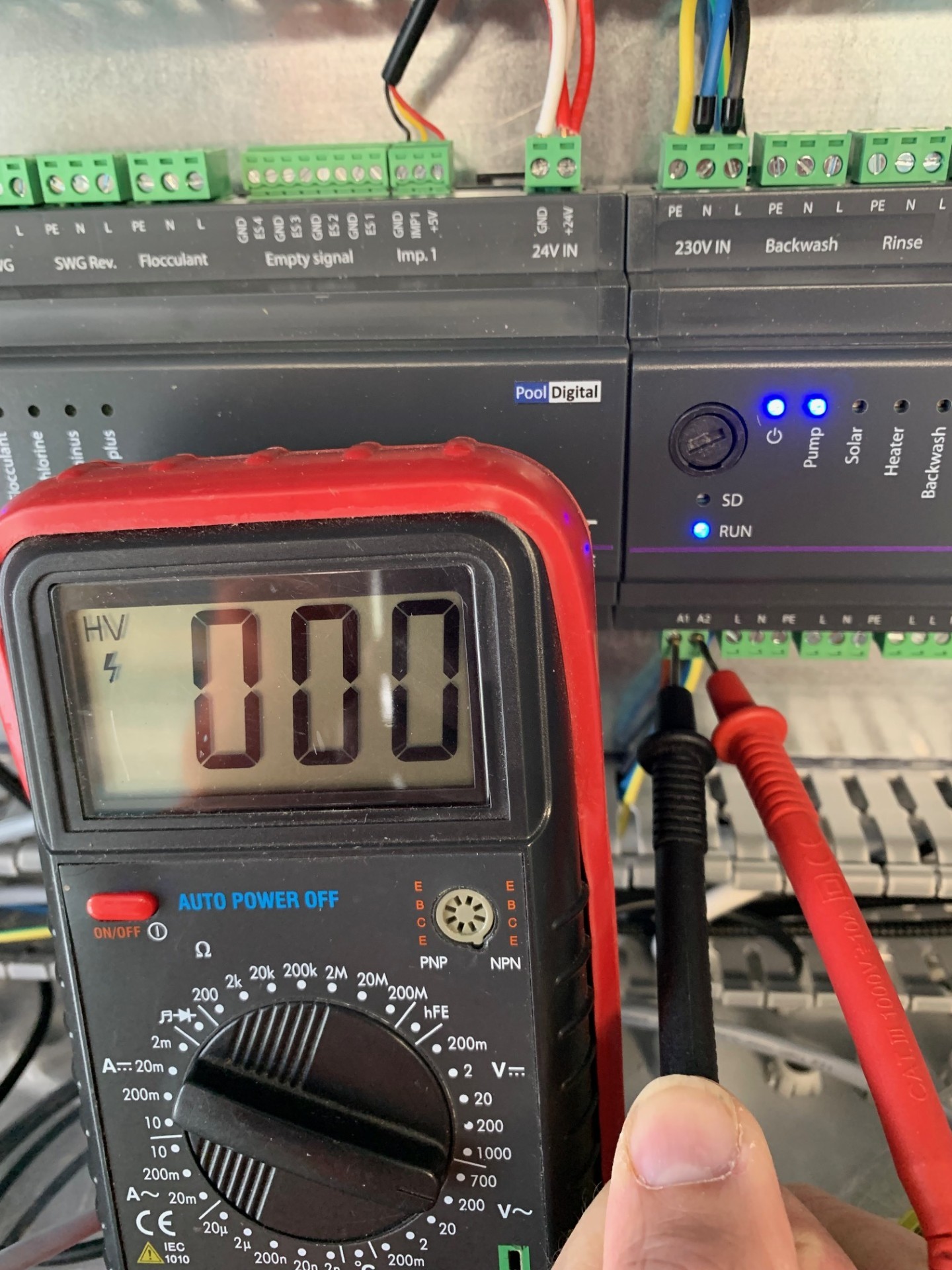

Kontrolle heute: Die Sicherung des Baismodul hat es nicht überlebt (oben die "farbige" vom Basismodul, unten die noch funktionierende vom Dosiermodul) Ich hab die defekte Sicherung ersetzt (d.h. die vom Dosiermodul verwendet) und gemessen: an A1/A2 kommt immer noch nichts an (trotz aktiver Pumpe): Woran kann das liegen? Kann es sein, dass beim wörtlichen "Abrauchen" der Sicherung "nur" die Kontakte der Sicherung im Basismodul noch verunreinigt sind (Hoffnung) oder ist "noch etwas" durchgebrannt (Befürchtung)?

Soll ich gleich ein neues Basismodul bestellen oops: oder besteht noch Hoffnung (auf einfache Reparatur)? Die Benutzeroberfläche, die Messwerte (Temperatur), funktionieren.
Was ist die Empfehlung?

Liebe Grüsse

A1 -> A1 und
A2 -> A2

habe ich eigentlich gemacht, alles eingeschaltet und Pumpe in Violet manuell "Ein"-geschaltet - nicht ist geschehen....

morgen kommt der Elekriker meines Vertrauens, dann schaue ich weiter.

Ist richtig, dass bei "Pumpe ein" 230V zwischen A1/A2 anliegen sollte?

Liebe Grüsse
Dani

Liebe Comunity

Ich habe heute den neuen Schaltschrank an die Wand gehängt und die Messung in Betrieb genommen.

Nicht klar komme ich zur Zeit mit der Pumpensteuerung /ungeregelte Pumpe (A1/A2):

• Ich habe eine BaduSpeck 90 (schon älteres Modell). Die Pumpe läuft mit 380V, über einen Schütz gesteuert.

• Bisher steuerte eine normale "Hutschienenzeitschaltuhr" die Pumpe. Diese hängt an einer Phase (230V) und einem Neutralleiter. Die Phase geht in den Schalteingang der Zeitschaltuhr und wird "geschaltet" und geht dann an den Kontakt "A1" des Schütz. Der Neutralleiter der Zeitschaltuhr geht an den Kontakt "A2" des Schütz.

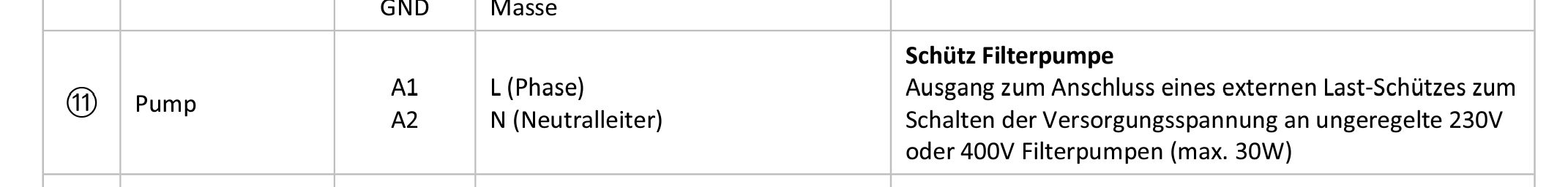

Wie muss ich die Instruktion in der Installationsanleitung verstehen? Wie muss ich Violet mit dem Schütz verbinden?
Was genau schaltet/macht Violet mit den Ausgängen A1/A2, wenn die ungeregelte Pumpe Ein-/Ausgeschaltet wird?
Was sollte ich messen können, um festzustellen, ob A1/A2 richtig funktioniert?

Danke für Hife und liebe Grüsse
Dani

Hey Danke, das ist aber ein mehr als 1a+ Service!!!

Ist schon behoben - > Thema erledigt

LG aus der Schweiz
Dani

Hallo Forum
Kann es sein, dass der Standort "Schweiz" bei den Benutzerdaten nicht vorhanden ist (und auch keine Zeitzone)? Ich weiss, dass wir nicht in der EU sind, aber jetzt - ausser ich habe die Einstellung nicht gefunden - fühl ich mich schon ein wenig diskriminiert .....

LG aus der Schweiz
Dani

Basti hat geschrieben: ↑1. März 2024, 19:16 Erste Version:
- der Stromanschluss kommt natürlich noch weg, war nur zum testen!!!!


Keine Garantie wie immer

Gerne mehr so tolle Fotos, v.a. auch Details zur Kabelführung...

Liebe Grüsse aus der Schweiz
Dani
