PEGELSONDEN| MESSUNG DER FÜLLSTANDSHÖHE IN SCHWALLBEHÄLTERN

[Alex]

Pegelsonden sind Tauchsonden für den Einsatz in Überlaufbecken mit Schwallbehältern. Alternativ kann z.B. über korrespondierende Röhren auch der Wasserstand in einem Skimmerbecken gemessen werden. Die gängigen Sonden sind in der Regel in 2-Leiter oder 3-Leiter Varianten verfügbar und arbeiten normalerweise mit Versorgungsspannungen von 9-30V DC. Beide Varianten lassen sich an den Controller anschliessen.

Das Material der Sonde sollte mindestens 17-4 PH (ein V4A Derivat) oder besser noch 316L sein. Für Salzwasserbecken sind immer die höherwertigen Edelstahlvarianten zu bevorzugen. Der Messbereich der Sonde ist entsprechend den Gegebenheiten (maximale Wasserstandshöhe über der Sonde) zu wählen.

Tauchsonden enthalten im Kabel immer einen Kapillarschlauch, der dem Ausgleich des normalen Luftdruckes dient. Die Kabel dürfen also beim verlegen nicht extrem geknickt werden. Am Ende des Kabels befindet sich ein "Luftfilter" auf diesem Schlauch, der das Eintreten von Feuchtigkeit und somit eine Kondensatbildung im Schlauch verhindert. Das Kabel kann also nur schlecht gekürzt werden - Bei der Auswahl der Kabellänge entsprechend darauf achten.



Anschlussschema 2-Leiter Pegelsonde / Drucksensor 4..20mA Ausgang

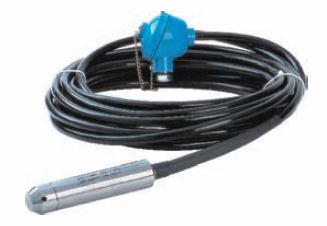

Beispielabbildung Pegelsonde


[Griaser]

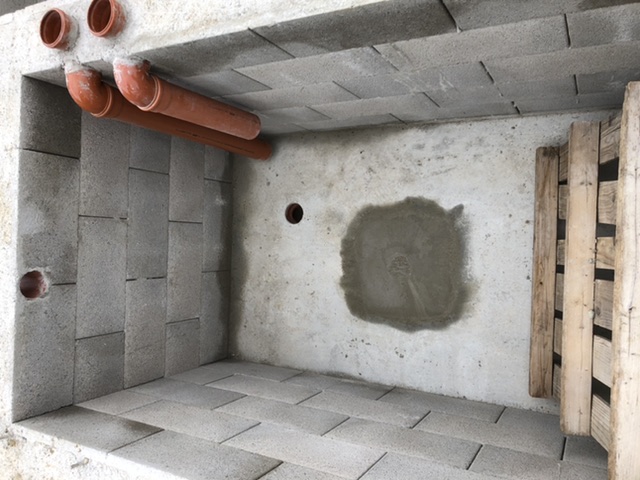

Wie befestige oder montiere ich am besten die Pegelstandsonde im schwallbehälter?

[Alex]

...musst gar nicht befestigen. Die lässt einfach am Kabel so reinhängen, das sie auf dem Boden aufsteht.

[Mark48]

Hi,
mal eine Frage, wie kommt der Putz auf die Wand, stören da nicht die Rohre etwas?

Grüße Mark

[Griaser]

Die Rohre kann ich ja nach unten wegziehen und den Schwallbehälter werde ich auch nicht verputzen.
Schutzvlies an die Wand kleben und Folie drüber, sieht ja später keiner mehr

[Griaser]

Welcher Draht ist was? Und wie muss ich die am Controler anschließen?


[Alex]

gleiches schema wie hier ...
https://www.poolsteuerung.de/viewtopic.p ... 320#p16836

[friendly]

Ich habe einen (oberirdischen) Holzpool und würde gerne den Wasserstand über diese Pegelsonde messen.
Nach meinen Physik-Kenntnissen aus grauer Urzeit müsste es bei stehendem Wasser (also Pumpe ausgeschaltet) doch funktionieren, wenn ich die Pegelsonde im Ablauf vom Pool zur Pumpe (also fast ebenerdig) in einem Rohr installieren würde. Der Druck dort müsste doch auch vom Wasserstand abhängig sein (es reicht ja das Delta zu erkennen, wenn Wasser fehlt)?

Was mir dabei noch nicht so klar ist wie ich die Installation im Detail vornehmen soll - in einem kurzen T-Stück, damit dieser nicht direkt im Strömungsverlauf ist?

Hat jemand Ideen oder meinen physikalischen Annahmen entgegensprechende Argumente

[Alex]

Im Prinzip ist das physikalisch schon richtig
Wenn die Pumpe aus ist, kannst Du da die Wasserstandshöhe über dem Sensor erfassen - lässt sich mit einem OFFset dann ja auch so abgleichen, dass die vollständige Füllstandshöhe des Beckens angezeigt werden würde... aber für den Einbau in ein T-Stück - müsste man wohl irgendwas "rumbasteln". Was "fertiges" wird's da wohl nicht geben.

[ringerl]

Bzgl. Niveauregelung und in Anlehnung an die Messung mit Drucksensor (50/200mbar, der aber nicht mehr "einfach" beschaffbar ist) habe ich nun folgende Frage zur Umsetzung in Skimmerbecken mit Pegelsonde:
Alex hat dies mal so für den Drucksensor skizziert:


Meine Idee wäre das so mit einem "kommunzierenden" Gefäß zu lösen:


Funktioniert das so in der Praxis oder zieht die Filterpumpe der Pegelsonde das Wasser weg?

[Alex]

...wenn der untere Hahn fast komplett zu ist, wird's nur ne kleine Messwert-Änderung geben wenn die Pumpe läuft (in etwa in dem Bereich in dem der Wasserstand auch tatsächlich im Skimmer bei laufender Pumpe "sinkt").

[ringerl]

Habt ihr Erfahrungswerte oder Einschätzungen in welchem Durchmesser man das "Pegelrohr" ausführen soll?
Genügt ein schlankes 32 nur zum Einfädeln der Sonde?

[Alex]

32mm wird bisschen knapp, das Teil hat 28mm Außendurchmesser. Passt also vermutlich gerade so nicht rein. Müsstest wohl 40mm nehmen.
