POTENTIOSTATISCHE CL MESSUNG / Potentiostat

[Alex]

nicht wirklich. Das war vorher auch schon so?

[RIK]

Nein, ist ganz neu. Potentiostat ist ziemlich warm, daher hab ich ihn jetzt mal ausgebaut.
Werd ihn in den nächsten Tagen nochmals anhängen und dann schauen, was passiert.

[Gunar]

Geht es eigentlich weiter ?
Scheinbar hat sich die Belegung beim neuen Potentiostat geändert.

[Alex]

Der hat ein "genormtes" Ausgangssignal bekommen. Also das ist jetzt ein 4..20mA Ausgangssignal - nicht mehr, wie früher, 0..1500mV.
Den 4..20mA Ausgang kann man dann auch mal an andere Geräte mit Analogeingang "anklemmen". Sonst ist der Aufbau identisch.

[RIK]

Hab heute wieder alles in Betrieb genommen - die Chlorsonde liefert über den Potentiostat weiterhin völlig unplausible Werte (~222mV)
Hat da jetzt die Sonde eine Macke oder ist der Potentiostat im Eck?
Wie kann ich das austesten?

lg
Rik

[Alex]

Zeigt sie das z.B. auch in einem Glas mit reinem Leitungswasser an?
Wenn die Elektrode vom Potentiostaten abgeklemmt ist, hast in etwa die 1500mV?

[RIK]

Ohne Sonde liefrt der Potentiostat 4.4 mV
Pool ist gerade mit Leitungswasser befüllt worden.

[Alex]

hm... 4 is irgendwie falsch
Ich hab aber jetzt auch gerade den Überblick verloren bei Dir. Frank hatte Dir schon irgendwann mal einen anderen geschickt? Oder Deinen getestet?
Was für einen hast Du denn aktuell?... schon mit 5V Versorgung ? Der sollte dann 1500mV ausgeben (ohne Elektrode).

[Alex]

...wir schicken nen neuen - siehe Mail.

[mattmaster88]

Ich habe noch meine Schwierigkeiten was den Anschluss des Potentiostaten am Controller angeht. Ich habe die selbe Frage schon mal irgendwo gefunden, weiß aber nicht mehr wo.
Also Verkabelt wird es wie folgt (bitte korrigiert mich):
-GE ; AE und BE werden mit der Elektrode verbunden
- Iout geht an einen 4-20 mA Eingang am Controller (ADC3 oder ADC2)
- +24 V ist die Versorgungsspannung vom 24 V Netzteil

Sonst nix? GND wird der Gemeinsamme Anschluss der Messeingänge am Controller mit dem Netzteil verbunden?

[Alex]

Ja, sonst nix.
GND muss hier nicht verbunden werden wenn es das gleiche Netzteil ist das auch den Controller versorgt, die sind intern verbunden.

[mattmaster88]

Danke für eure Hilfe!
Habt ihr noch einen Tipp für einen Steckverbinder der geeignet wäre um das Kabel der Cl-Elektrode außerhalb vom Schaltschrank steckbar zu machen? Die Elektrode muss ja im Winter eingemottet werden und ich möchte nicht jedes mal das Kabel aus dem Verteiler friemeln.

[tremichl]

@ Alex: Ist die unbeschriftete Klemme am Potentiostat also unbeschaltet? Noch ein kleiner Verbesserungsvorschlag zur Beschriftung: Wenn man den Deckel vor der Montage abnimmt, ist nicht klar wie er wieder drauf gehört. Es kann also sein, dass dadurch die Beschriftung verkehrt ist und der Potentiostat falsch angeschlossen wird. Für den Controller hätte ich mir auch eine Beschriftung der Klemmen am Gerät gewünscht. Ansonsten bin ich begeistert was ich bisher gesehen habe. Gut durchdacht, sauberer Aufbau, gute Beschreibung. Freue mich schon darauf wenn ich damit in Betrieb gehen kann. LG, Michael

[tremichl]

@mattmaster88: Dafür werde ich 3 polige Neutrik XLR Stecker/Buchse vergoldet verwenden. Kommt aus der Tontechnik hat eine Verriegelung, ist spritzwassergeschützt, hat einen geringen Übergangswiderstand und ist als Massenprodukt günstig und leicht verfügbar.

[Alex]

>>Ist die unbeschriftete Klemme am Potentiostat also unbeschaltet?
Ja

>>Noch ein kleiner Verbesserungsvorschlag zur Beschriftung: Wenn man den Deckel vor der Montage abnimmt, ist nicht klar wie er wieder drauf gehört.

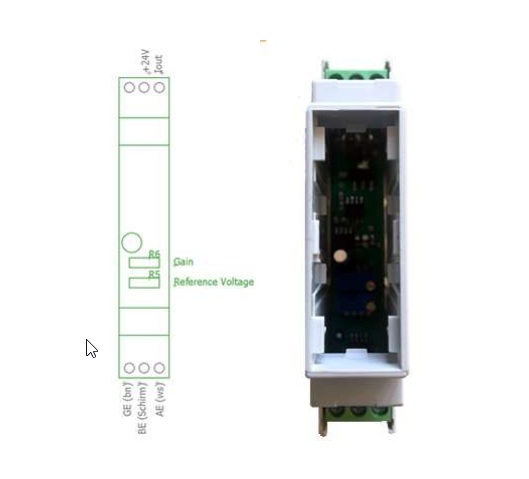

Das is richtig, weil man ihn richtig oder "falschrum" drauf machen kann. Aber dafür haben wir im Usermanual des Potentiostaten ja eine Abbildung mit der man sich zur Not dann wieder zurecht finden kann.
