Zodiac LM2-40 und Regelung

[Alex]

Nein den Spannungsteiler brauchst Du nicht, die Frage ist aber ja auch direkt da im ersten und zweiten Post behandelt.
Auch die Konfiguration des ganzen (weiter unten im Thread)


... den "Gassensor" brauchst auch nicht. Der hat ja nichts mit dem Messen des Stromes zu tun.



hier ist das Modul auch im Plan
https://www.poolsteuerung.de/viewtop ... 712#p18504

[Gunar]

Ich habe mir einfach eine Amperemeter eingebaut.

[tyr0n]

Hi Gunar, auch das steht bei mir auf dem Plan. Misst dein Amperemeter ständig?
Welchen hast du da verbaut und wie verkabelt?

VG Steve

[Gunar]

Hallo Steve
Das ist ein 15 DC Ampere und er zeigt ja nur an, wenn das Netzteil der SEL angeht.
Eingebunden in Reihe Ausgang Netzteil in der +Leitung

[tyr0n]

Hi Gunar, das macht Sinn... hätte ich mir auch denken können.
Ich schaue mal bei den großen Elektronik Händler vorbei und suche nach dem 15 Ampermeter. Danach schaue ich mir das Schaltbild noch einmal an...

VG Steve

[tyr0n]

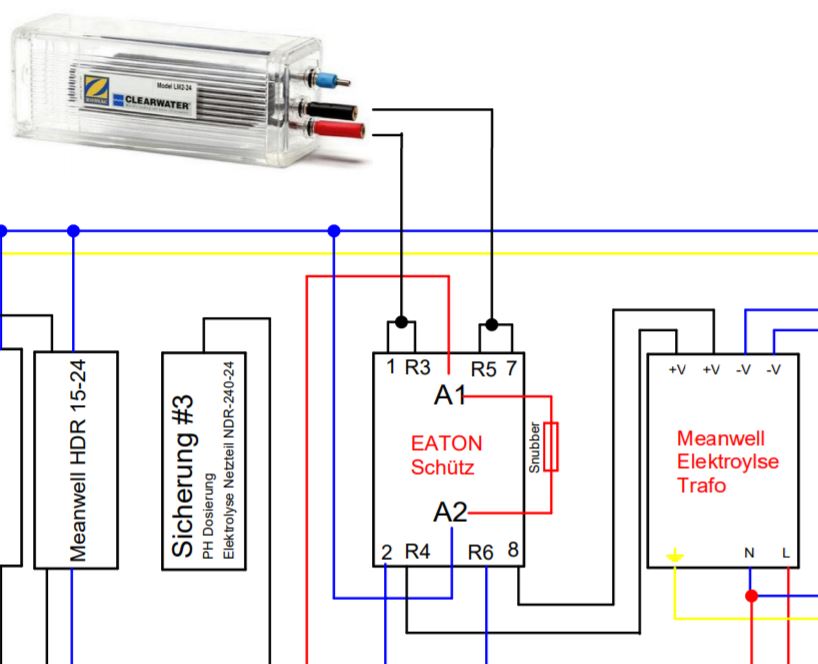

Hmmm... hätte ich besser vom Trafo nur 1 Ausgang V+ nehmen sollen und vor dem Schütz dann auf R4 und 8 gehen sollen?
Wenn ich jetzt den Ampermeter zwischen V+ und R4 schalte (richtig?) Habe ich bei der nächsten Umpolung keine Anzeige, oder?

[markus]

Warum nicht auf der 230V Seite des Netzteils? Würde das gehen?

[Gunar]

Hmmm... hätte ich besser vom Trafo nur 1 Ausgang V+ nehmen sollen und vor dem Schütz dann auf R4 und 8 gehen sollen?
Wenn ich jetzt den Ampermeter zwischen V+ und R4 schalte (richtig?) Habe ich bei der nächsten Umpolung keine Anzeige, oder?

Den Amperemeter zwischen V+ und R4 ist schon mal richtig.
Wenn der Schütz auf 8 schalten sollte und Du nichts mehr siehst, ist das jetzt nicht so schlimm, da der Salzgehalt und die Umpolung sich nicht verändert.
Aber Du könntest auch einen zweiten in die Leitung 8 einbauen.
Die Dinger kosten nicht viel.
Wenn es dich tatsächlich mal brennend interessiert , kannst Du ja am Kontroller die Umpolung schalten.
Es ist ja nur eine kleine Überwachung ob die Zelle in ihrer Spezifikation läuft.
Auf der 230v Seite, ich will doch nicht wissen was das Netzteil zieht.

[Alex]

...kannst ja auch beide V+ an einen Eingang des Amperemeters klemmen und vom Ausgang des Amperemeters zwei einzelne Adern auf R4 und 8 legen

[tyr0n]

Gunar, du hast recht. Dann werde ich den nur zwischen V+ und R4 schalten und gut ist! Geprüft werden muss es ja nicht täglich... Ich habe letztes Jahr 3 x mit einem Multimeter gegen geprüft und das hat meistens gepasst.

Vielen Dank!

Edit:// Bingo Alex! Genauso! Thanks.... Muss ich beide V+ überhaupt nehmen, oder reicht es nicht einen V+ Ausgang vom Trafo zu nutzen um beide Schütz Eingänge zu bedienen?

@ Gunar ich finde deine Lösung mit der Verteilerdose Mega! So werde ich das ebenfalls umsetzen...

[Alex]

...kannst auch nur einen nehmen. Macht bei Deinem aktuellen Anschluß keinen wirklichen Unterschied.

[tyr0n]

Ich kenne mich bei dem ganzen Stromgedöns halt net aus... net das am Ende doppelt Strom durch das Messgerät fließt

Wenn es keinen Unterschied macht, klemme ich wie von dir vorgeschlagen einfach die beiden V+ an das Messgerät und fahre von dort aus auch mit 2 Kabel an die Eingänge des Schützes.

[Gunar]

Das Du auf dem kleinen Bild die Verteilerdose erkennen konntest.........
Kostet nicht viel und ist vom Aufbau einfach.

[tyr0n]

Total! Ich finde die Idee MEGA

[DJ.Eddy]

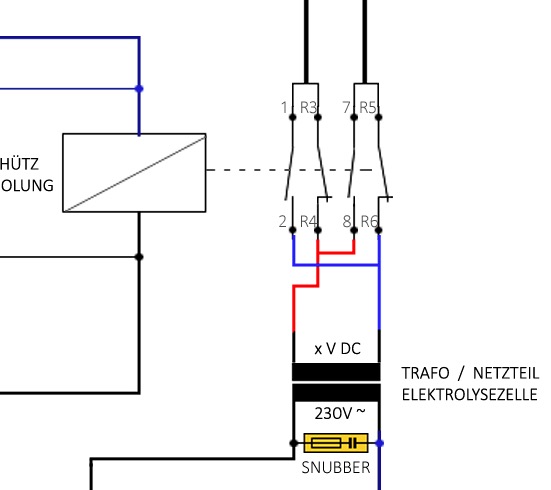

Können R4 und 8 vom Eaton Schütz nich am Schütz direkt verbunden werden und nur eine Zuleitung vom Trafo bekommen. Man benötigt doch eigentlich nicht beide +Pole von Trafo. Hier kann doch dann das Meßgerät zwischengeschaltet werden.

Bildschirmfoto 2020-03-07 um 08.49.13.jpg (36.86 KiB) 494 mal betrachtet

[Alex]

Ja geht auch ... is eigentlich egal... Bzw. wenn ein Amperemeter oder das ACS dazwischen soll, tut man sich mit einer Ader halt leichter.

[DJ.Eddy]

Kann mir bitte jemand bei der Einstellung der Strommessung helfen.
Wo und wie muss ich welche Werte einstellen?
Ich bekomme immer ohne Stromverbrauch einen Wert von 2551 mA angezeigt.

[Alex]

Um die Konfiguration gings hier mal... (Screenshot)
viewtopic.php?f=21&t=962#p16398

2500mV (nicht mA) liefert das Ding im Leerlauf, das ist schonmal nicht verkehrt. Muss nur richtig skaliert/umgerechnet werden (auf Ampere)
Kommst mit den Infos in dem Link von oben zu recht?

[DJ.Eddy]

Wlche Werte sind hier richtig:
1. Widerstand: 150 oder 510 Ohm?
2. der erste Wert muss ja "O" sein, also nehme ich den angezeigten Wert im Leerlauf ( bei mir 2550 mV )
3. der zweite Wert ( hab die 20 A - Variante ) lt. Beiträge im Forum --> 4500 ist richtig?
4. Wie kann ich mir in der Anzeige den Strom direkt anzeigen lassen ( in A, mit 1 oder 2 Stellen nach dem Komma )?

[Alex]

>>1. Widerstand: 150 oder 510 Ohm?
Is in dem Fall nicht relevant, weil ja eine Spannung gemessen wird. Den Widerstand muss man nur "richtig" einstellen wenn es um eine Strommessung geht.
Also kannst die 150 drin stehen lassen, oben in der ersten Zeile aber "mV" auswählen.

>>2. der erste Wert muss ja "O" sein, also nehme ich den angezeigten Wert im Leerlauf ( bei mir 2550 mV )
Ja, richtig
0 <=> 2550 && 10 <=> 3550
... würde ich jetzt mal versuchen.
Das rechnet dann später eine gemessene Spannung von 2550mV auf "0 Ampere" und 3550mV auf "10 Ampere" um. Musst ausprobieren ob es richtig rum anzeigt oder ob "-10 Ampere" rauskommen... (je nachdem in welcher der 24V Adern der ACS reingeklemmt ist).

Dann noch "BERECHNEN" klicken und "ZUWEISEN". Als EINHEIT kannst dann noch "A" eingeben... und speichern. Sollte in der "Gesamtübersicht->Sensorübersicht" von Phase2 auch eigentlich mit 2 Nachkommastellen angezeigt werden.
