Anschluss Temp Sensoren

[nicolas-eric]

Hallo,

laut Anleitung soll beim Anschluss der Temp Sonsoren die Violet stromlos sein. Macht ja auch Sinn.
Schadet es, wenn ich gleich 7x im 5-Minuten-Takt der Violet den Strom nehme und dann wieder anschalte?
Ich hatte das mal mit einem Raspi3B, dass der das gar nicht lustig fand und danach die SD Karte neu beschrieben werden musste. Daher die Frage.
Bis auf die roten Kabel sind alle schon mit Wagos verbunden. Ich möchte jetzt nach und nach einen Sensor nach dem anderen auch mit rot anschließen, um ihn auch identifizieren und benennen zu können.

Danke schonmal!
Gruß Nico

[Alex]

Es geht darum, das keine "angesteckten" und unter Spannung stehenden Kabel durchgezwickt werden und damit andauernd Kurzschlüsse verursacht werden. Kannst die Klemmen ja abziehen... und dann anstecken - dazu muss VIOLET nicht stromlos sein.

Hättest ja vier Klemmen an VIOLET (und sieben Sensoren?) kannst ja auch direkt einklemmen. Eine Klemmstelle weniger ?!
Außerdem kannst doch eh alle auf einmal anklemmen.... bis auf den Absorber-Fühler sind doch alle in Deiner Box "in Reichweite"? Ziehst aus der Hülse und hältst ne Sekunde ein Feuerzeug drunter (oder nimmst ihn halt einfach nur so in die Hand) -> siehst ja welcher warm wird. Die Temperatur wird extra deswegen mit bei der "Sensorzuweisung" angezeigt.

[nicolas-eric]

Ich hab an der Violet nur 2 der 4 Klemmen belegt. Also beide Kanäle.
Von da geht zugentlastet je ein 3x0,75 Steuerkabel in eine AP Dose neben dem Sicherungskasten. Die Klemmen waren ja recht locker, sitzen jetzt aber ganz gut fest, die fasse ich lieber nicht mehr an.
In die AP Dose gehen alle Kabel der Sensoren (entsprechend gekürzt) und die beiden Kabel zur Violet.
Per 5er Wagos ist dann alles miteinander verbunden und so aufgeteilt, dass beide „Stränge“ möglichst gleich lang sind.
Bis auf die roten Kabel sind alle schon angeschlossen.

Aber das mit dem Feuerzeug ist ne gute Idee!
Dann schließe ich gleich alle an und mache das so.

PS. Die Violet läuft grad seit ca 20 Minuten zum ersten Mal. Selbst die Einrichtung ist ja für Dummis. Das hast Du richtig gut umgesetzt!
Ist es eigentlich normal, dass mir im Dashboard PH14 und ein Redox von -600 angezeigt wird? Dosierung ist noch deaktiviert und keine Elektroden sind angeschlossen.

[Alex]

>>Ist es eigentlich normal, dass mir im Dashboard PH14 ... und keine Elektroden sind angeschlossen.
Jo, dann kann ja auch nix brauchbares rauskommen - also geht's halt ans Ende dessen, was das Dashboard als Messbereich anzeigt.

[nicolas-eric]

Das mit dem Feuerzeug hat super geklappt! Danke!

Mit dem Schrumpfschlauch zwischen Kabel und Sensor (wie ausgeliefert) sind die aber zumindest regenfest, oder? Der eine kommt ja auf die Garage auf den Solarabsorber. Im Wasser stehen wird der also nicht, aber Regen bekommt er da ab.

[nicolas-eric]

Und noch was:
Ist es normal, dass bei Temperatursensor Konfiguration hin und wieder mal einer oder mehrere schon konfigurierte für ein paar Sekunden rot aufleuchten? Das passiert auch mit einem direkt an der violet angeschlossenen. Es sind auch nicht immer alle, die an einem der 2 Kanäle hängen.

[Alex]

wenn sie zwischendurch mal kurz abgeklemmt oder abgesteckt sind... werden sie irgendwann ggf. kurz mal "rot", bis sie wieder erkannt werden.

[nicolas-eric]

Sie sind nicht abgeklemmt.

[Alex]

Dann is die Signal-Übertragung sonst irgendwie fehlerhaft oder sie werden zwischendurch mal kurz nicht erkannt.... wären zumindest die typischen Ursachen.

Poste mal die letzten 50..60 Zeilen aus dem Log hier http://violet.local/log.htm?CID=3
Bzw was steht in der Zeile die rot ist am Ende? "nicht erkannt" "NOK" oder oder "CRC Fault"?
...oder hast an irgendwelchen anderen Sensoren rumgeklemmt in der Zeit?

[Alex]

...sorry, Link war falsch. Muss ohne https... nur http

[nicolas-eric]

Ich habe heute nur Temperatursensoren angeschossen, sonst nichts.
Beim roten steht „nicht erkannt“.
Ich hatte jedes Kabel vorher einzeln in je einer Wago Klemme.
Jetzt hab ich alle auf 3cm abisoliert, verdrillt und in nur eine Klemme gesteckt.
Geändert hat sich nichts.
Das passiert aber auch, wenn ich die direkt an die violet anschließe.
Es betrifft alle, nicht nur einzelne und es ist auch auf beiden Kanälen.
Für immer mal wieder 2-3 Sekunden wird einer oder werden mehrere nicht erkannt. Manchmal läuft es aber auch minutenlang ohne Probleme.
Das passiert auch, wenn ich die Sicherung der 230V Eingänge ausschalte. Eine Überlagerung mit diesen Kabeln kann es also nicht sein.
Auch wenn ich den Powerline Adapter ausstecke ändert sich nichts.
Können externe Störungen sowas überhaupt verursachen?
01, 04, 07, 08 sind auf einem Kanal, 02, 03, 09 auf dem anderen.

Kann das eventuell mit den 4 grünen Leisten für die Sensoren zusammenhängen, die nur mit doll drücken halten, weil innen in der violet die Kontakte etwas zu kurz sind?

Benachrichtigungen, wenn einer zu lange weg war:

Code: Alles auswählen

BENACHRICHTIGUNGEN
1.	20.04.2024    20:42:25	WARNING	Warnung, Temperatursensor 7. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
2.	20.04.2024    20:42:14	WARNING	Warnung, Temperatursensor 4. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
3.	20.04.2024    20:19:51	WARNING	Warnung, Temperatursensor 8. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
4.	20.04.2024    19:57:57	WARNING	Warnung, Temperatursensor 1. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
5.	20.04.2024    19:56:07	WARNING	Warnung, Temperatursensor 7. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
6.	20.04.2024    19:46:50	WARNING	Warnung, Temperatursensor 1. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
7.	20.04.2024    19:44:10	WARNING	Warnung, Temperatursensor 7. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
8.	20.04.2024    19:42:38	WARNING	Warnung, Temperatursensor 4. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
9.	20.04.2024    19:42:29	WARNING	Warnung, Temperatursensor 8. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
10.	20.04.2024    19:39:16	WARNING	Warnung, Temperatursensor 3. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
11.	20.04.2024    19:39:07	WARNING	Warnung, Temperatursensor 9. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
12.	20.04.2024    19:39:06	WARNING	Warnung, Temperatursensor 2. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
13.	20.04.2024    19:38:47	WARNING	Warnung, Temperatursensor 7. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
14.	20.04.2024    19:14:50	WARNING	Warnung, Temperatursensor 9. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
15.	20.04.2024    19:14:48	WARNING	Warnung, Temperatursensor 2. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
16.	20.04.2024    18:46:19	WARNING	Warnung, Temperatursensor 1. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
17.	20.04.2024    18:19:14	WARNING	Warnung, Temperatursensor 8. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
18.	20.04.2024    18:06:15	WARNING	Warnung, Temperatursensor 4. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
19.	20.04.2024    18:05:46	WARNING	Warnung, Temperatursensor 7. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
20.	20.04.2024    15:36:25	WARNING	Warnung, Temperatursensor 12. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
21.	20.04.2024    15:36:25	WARNING	Warnung, Temperatursensor 11. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
22.	20.04.2024    15:36:25	WARNING	Warnung, Temperatursensor 10. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
23.	20.04.2024    15:36:24	WARNING	Warnung, Temperatursensor 9. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
24.	20.04.2024    15:36:24	WARNING	Warnung, Temperatursensor 8. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
25.	20.04.2024    15:36:24	WARNING	Warnung, Temperatursensor 7. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
26.	20.04.2024    15:36:24	WARNING	Warnung, Temperatursensor 6. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
27.	20.04.2024    15:36:23	WARNING	Warnung, Temperatursensor 5. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
28.	20.04.2024    15:36:23	WARNING	Warnung, Temperatursensor 4. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
29.	20.04.2024    15:36:23	WARNING	Warnung, Temperatursensor 3. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
30.	20.04.2024    15:36:23	WARNING	Warnung, Temperatursensor 2. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
31.	20.04.2024    15:36:22	WARNING	Warnung, Temperatursensor 1. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
32.	20.04.2024    14:51:53	WARNING	Warnung, Temperatursensor 12. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
33.	20.04.2024    14:51:53	WARNING	Warnung, Temperatursensor 11. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
34.	20.04.2024    14:51:53	WARNING	Warnung, Temperatursensor 10. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
35.	20.04.2024    14:51:53	WARNING	Warnung, Temperatursensor 9. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
36.	20.04.2024    14:51:52	WARNING	Warnung, Temperatursensor 8. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
37.	20.04.2024    14:51:52	WARNING	Warnung, Temperatursensor 7. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
38.	20.04.2024    14:51:52	WARNING	Warnung, Temperatursensor 6. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
39.	20.04.2024    14:51:52	WARNING	Warnung, Temperatursensor 5. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
40.	20.04.2024    14:51:51	WARNING	Warnung, Temperatursensor 4. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
41.	20.04.2024    14:51:51	WARNING	Warnung, Temperatursensor 3. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
42.	20.04.2024    14:51:51	WARNING	Warnung, Temperatursensor 2. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
43.	20.04.2024    14:51:51	WARNING	Warnung, Temperatursensor 1. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP

[nicolas-eric]

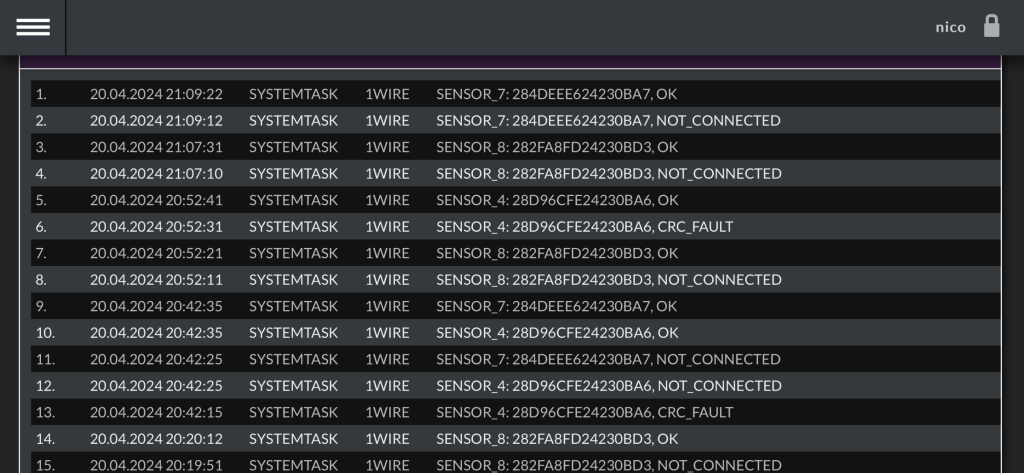

Das 1 wire log kann ich irgendwie nicht auswählen und kopieren. Daher Screenshots.

[Alex]

Das passiert auch, wenn ich die Sicherung der 230V Eingänge ausschalte. Eine Überlagerung mit diesen Kabeln kann es also nicht sein.

Geht nicht darum, ob "irgendwelche" 230V über Violet gehen oder ob es andere Stromkreise sind, die nicht von VIOLET geschaltet werden (macht keinen Unterschied). Es geht - wenn dann - um 230/400V Kabel generell. Was ist sonst noch an 230V "eingeschaltet" (mit Spannung versorgt in der Box)? Lauft die Filterpumpe oder der Frequenzumrichter? (was auch immer vorhanden ist)

Auch wenn ich den Powerline Adapter ausstecke ändert sich nichts...

Wie kommst Du noch auf die Benutzeroberfläche, wenn der ausgesteckt ist?... oder meinst Du, "Du siehst die Meldungen dann einfach später im Log"?

Kann das eventuell mit den 4 grünen Leisten für die Sensoren zusammenhängen...

Nein.

[nicolas-eric]

230V geht links unten im Kasten rein und dann links hoch zu den Sicherungen. Alle anderen 230V Kabel sind auch links verlegt.
Alle Niedervolt Kabel liegen rechts und gehen rechts unten aus dem Kasten raus.
Die Kabel der Temp Sensoren sind außen auf 2-3cm Länge ca. 10-11cm von den 230V Kabeln zu den KH und Pumpen entfernt, sonst über 20cm.
Daher schrieb ich, dass 230v zur violet aus ist, weil nur von der violet abgegebene 239v Kabel den Temp Sensor Kabeln an der einen Stelle bis auf 10-11cm nahe kommen.
Aber auch wenn nur die Zuleitung von unten zu den Sicherungen Strom führt und nur das Netzteil der Violet versorgt wird, besteht das Problem.
Die Dosierung ist noch deaktiviert, die Pumpe ist noch nicht mal an der Steckdose angeschlossen und steht im Schuppen.

Dank eigenem WLAN der Violet geht der Zugriff ja auch ohne LAN Anschluss.

[Alex]

Ok.... hm.
Klemm mal bitte morgen alle direkt an Violet an... immer zwei (verdrillt) in eine Klemme und versuch das nochmal. Keine Wagos, keine sonstigen Klemmstellen. Wenn das immer noch so ist, steck mal die hälfte ab (also z.B. die 1. und 3. Klemme oder die 2. und 4. Klemme) ... und beobachte es nochmal

[Alex]

Code: Alles auswählen

19.	20.04.2024    18:05:46	WARNING	Warnung, Temperatursensor 7. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP
20.	20.04.2024    15:36:25	WARNING	Warnung, Temperatursensor 12. Fehler bei Messwerterfassung MAIL | SMTP | PUSH | HTTP

War die Steuerung eigentlich aus in den 2 1/2 Stunden oder kam da einfach nix an Fehlern? (15:36 - 18:05 Uhr)

[nicolas-eric]

Ich teste das morgen mal.

Ab 16.22 Uhr hatte ich angefangen, die Sensoren nach und nach zuzuweisen. Da beginnen dann auch die Fehler im 1-Wire Log.
Vorher steht da nur ständig „Not nonnected“ bei allen, aber halt noch ohne RomCode.

Gibt es in der violet eine Art „Expertenmodus“, wo man solche Logs wie das 1-Wire finden kann? Rein über die Oberfläche ohne direkten Link finde ich das gar nicht.

[Alex]

Nein gibt keinen anderen Modus. 1-Wire log ist nicht im Menü verlinkt - weil es niemandem wirklich weiterhilft...
Wenn einer ausfällt, steht das ja auch in den Benachrichtigungen.

kannst mal bitte den Support Zugang einschalten? Hier: http://violet.local/system.htm?CID=3

[nicolas-eric]

Ist aktiviert. Müsstest die Mail bekommen haben.
An sind grad nur Violet und Powerline Adapter.
Der Rest ist aus.

[nicolas-eric]

Das eigenartige ist ja, dass es alle Sensoren betrifft. Auch dann, wenn ich zwei direkt an die violet klemme und die Kabel waagerecht an allem anderen vorbei raus führe.
Bei nur einem oder zwei oder nur auf einem Kanal würde ich auch auf die Verkabelung tippen. Aber so?

Manchmal erscheint im Dashboard auch sofort anstatt der Temperatur ein Fehler, wenn einer kurz aussetzt, meistens aber nicht.
