Elektrolyse-Anlage Salzgehaltmessung via Stromsensor ACS712 - Installation

[JohnMainhard]

Beim Phoenix eben nicht. Darum hab ich den auch gekauft. Du führst das Kabel einfach nur durch. Der misst so wie ne Zange. Aber ja, alles was Verbindungen angeht ist ein Risiko.


Gruß JM

[Alex]

Ach der hat so ne Klammer für die Messung? Wusste ich gar nicht

[JohnMainhard]

Ja steckst das Kabel durch das Gehäuse und das war es. Ist aber nur bei dem 50A Gerät so, der kleine hat Klemmen.


Gruß JM

[JohnMainhard]

So!! Zange an Zelle = Phoenix - 0,02A. Prima! Netzteil zieht laut Rechnung 30 bis 40 Watt mehr als es ausgibt. Auch das klingt plausibel.
Hab jetzt Phoenix mittels SPAN genau auf Messgerät gebracht und beide laufen parallel mit minimal Zeitversatz. Zero kriege ich nicht auf Null, spielt aber auch keine Rolle.


Gruß JM

[Alex]

>>Netzteil zieht laut Rechnung 30 bis 40 Watt
Jo, könnte hinkommen. Irgendwo zw. 85 und 90 Wirkungsgrad sind sie angegeben.

[JohnMainhard]

Das passt. Sehr schön! Kann ich da einen Haken dran machen. Mach ich mal bei den Elektroden weiter


Gruß JM

[casahome]

Hallo JM.
Wie sieht Dein Setup jetzt am Phoenix und an der VIOLET aus?
Was wird an der VIOLET angezeigt wenn Elektrolyse aus?
Grüße CaSaHome

[JohnMainhard]

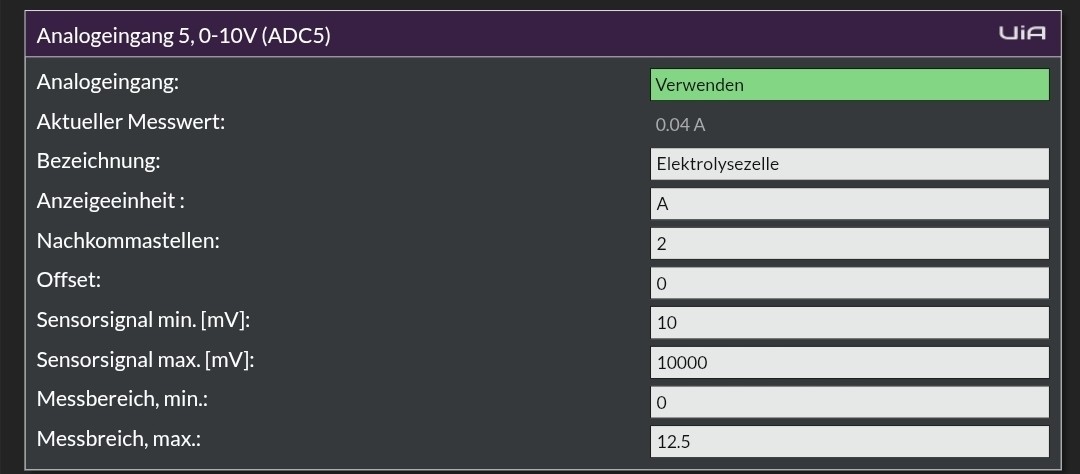

Siehe Bild:

Phoenix wie vorher beschrieben: 0..12,5A @ 0 -10V; Zero Mitte; SPAN auf Messgerät feineingestellt


Gruß JM

[Alex]

hier geht's um 2 davon. ACS712 (kleines China Teil mit leider ziemlich kleinen Klemmen) ... und irgendwo auf Seite 6 ist dann noch der Phönix
viewtopic.php?t=962
viewtopic.php?p=29237#p29237

[Smarty]

Ich hänge mich hier mal dran mit einer Frage zum kleineren Bruder, dem Phoenix MCR-S-1-5-UI-DCI (Artikel-Nr. 2814634). Dieses kann auf einen Meßbereich von 0-10 A eingestellt werden. Demnach hat es wohl eine etwas bessere Auflösung. Gehe ich richtig in der Annahme, dass Stromstärken über 10A nicht vorkommen (sollten)? Wenn nicht, wäre es dann empfehlenswerter, das 50A-Gerät mit Meßbereich bis 0-12,5A zu nehmen? Beide Geräte gibts es günstig gebraucht, wollte mal die Experten hier nach ihrer Meinung fragen. Vielen Dank!

[Alex]

>> Gehe ich richtig in der Annahme, dass Stromstärken über 10A nicht vorkommen (sollten)?
kommt auf das Netzteil und den Salzgehalt des Wassers an… das 10A Meanwell liefert bis zu 12..12,5A bevor es abregelt. Also wenn der Salzgehalt im Wasser zu hoch ist, würden die auch fließen. Vermeiden sollte man das (was die Zelle angeht).
Ob und wie (lange) das Phoenix das verträgt, kann ich nicht sagen.

[Smarty]

Super, danke. Hier ist das Meanwell NDR-240-24 verbaut, das tatsächlich bis 10A spezifiziert ist. Dann versuche ich mich mal mit dem Messbereich 0-10A und dem Phoenix 2814634. Sobald alles funktioniert, werde ich berichten.
