Controller an Frequenzumrichter anschließen

[sandy1560]

Hätte da auch noch eine Frage zum Frequenzumrichter. Spiele auch mit dem gedanken so ein Teil einzubauen. Habe eine Speck Top II 8.
Da ich sehr kurze Wege habe saugt die Pumpe zu stark. Ich würde sie gern regulieren. Was würdet ihr mit für einen empfehlen? Optidrive E2. Aber welche genau?

Viele Grüße
Sandra

[Alex]

Da war einer verlinkt in diesem Thread, der würde schon passen... viewtopic.php?p=18790#p18790

[sandy1560]

Hi Alex,

den schau ich mir mal an. Danke für die Info

[sandy1560]

So hab jetzt den Optidrive E3 0,75 mit Filter geordert. Nun hab ich doch noch einige Fragen. Alex du schreibst der Anschluss wie bei der Speck Eco. Also N1, N2, N3 und GND? DU sagtetst ja ohne den Stopp Kontakt.
Wo genau wird das an die Procon angeklemmt? Welches Kabel hast du verwendet? Wo wird das genau an der Optidrive angeklemmt?
Es steht immer was von räumlicher Trennung. Hast du das in einen extra Kasten gebaut? Hättest du vielleicht mal ein Bild davon?
Sorry für die vielen Fragen. Macht zwar ein Elektriker. Möchte aber wissen wie es geht
Gruß Sandra

[Alex]

Ne ich hab leider kein Bild.... hab die auch schon länger nicht mehr.
Waren einfach separat, in der Nähe der Pumpe an die Wand geschraubt - sollte aber eigentlich besser in was spritzwassergeschütztes .
Verbindungskabel war nur ein 4-Adriges Telefonkabel für die Steuerleitung zur ProCon (hatte aber auch nur zwei Drehzahlen angeschlossen)
Die Kontakte am Umrichter sind beschrieben -> auswendig weis ich die auch nicht mehr. Die kommen dann einfach an zwei (oder eben drei) Relais der ProCon (Schließerkontakte der Relais die Du verwenden willst)

[sandy1560]

Hi Alex,

achso ok. Darf man Fragen warum den FU nicht mehr benutzt?

[Alex]

Hab die beiden Bettar14 nach 10 Jahren gegen zwei Delta Eco VS getauscht.
(gelaufen sind sie aber bis dahin ohne weitere Probleme)

[Alex]

Hast Du ne aktuelle Anleitung von dem Teil... bzw die "Parameterliste" daraus?
Hab noch was bei mir gefunden, hab aber keine Ahnung ob die Parameter an sich noch die gleichen sind (gleich nummeriert).

[sandy1560]

Hi Alex,

ja das macht Sinn.

Ich schau später mal. Bin gerade in der Arbeit

[sandy1560]

Hi Alex,

hab jetzt mal etwas gesurft. Ich Hab einen Optidrive E3 ODE-3-120070-1F12-01.

Hoffe du kannst was damit anfangen

82-E3MAN-DE_V1.20-Optidrive-ODE-3-Bedienungsanleitung.pdf

(2.2 MiB) 209-mal heruntergeladen

Wäre super wenn du da mal drüberschaust.

Gruß
Sandra

[Alex]

Hi Sandra,
eigentlich wäre das wohl die aktuellste (laut Invertek Homepage): https://isource.invertekdrives.com/clie ... EW.pdf.pdf
Da scheinen die Parameter noch ähnlich zu sein... hab das angepasst, das waren meine Einstellungen:

P1 = 50
P2 = 25
P3 = 10
P4 = 4.0
P5 = 1

P7 = 230
P8 = (Stromaufnahme des Motors * 1.5)
P9 = 50
P10 = 2850
P11 = 25
P12 = 0

P15 = 2

P32 = 50
P33 = 0.1

P15 muss er sich dann ankucken... was man einstellen muss hängt glaub davon ab, an welche Klemmen die Relais angeschlossen werden und wie es geschaltet wird .... muss man wohl damit rumspielen, auswendig bekomm ich das jetzt auch nicht mehr hin.

P11, 32, 33 sind wichtig das der Motor sauber startet. Sollten also so eingestellt sein wie oben.
Falls er trotzdem ab und zu mal nicht anlaufen sollte, muss ein größerer Kondensator in den Motor

[sandy1560]

Hi Alex,

Vielen Dank für.die ausführliche Aufstellung. Damit kommen wir schon wieder einen Schritt weiter.

Ja das mit den Kondensator hattest du schonmal geschrieben. Hab ich mir gemerkt

[sandy1560]

Hi Alex,

jetzt ist mir noch eingefallen an der Procon muss es doch 1 Kabel an einen GND Anschluß oder? Ist egal welcher?
Und was oder wo muß ich das in der Procon eingeben, also irgendwelche Regeln erstellen?

So hoffe das sind die letzen Fragen. Aber du bist echt klasse Alex

[Alex]

Was für ein GND meinst jetzt?

[sandy1560]

Moign Alex,

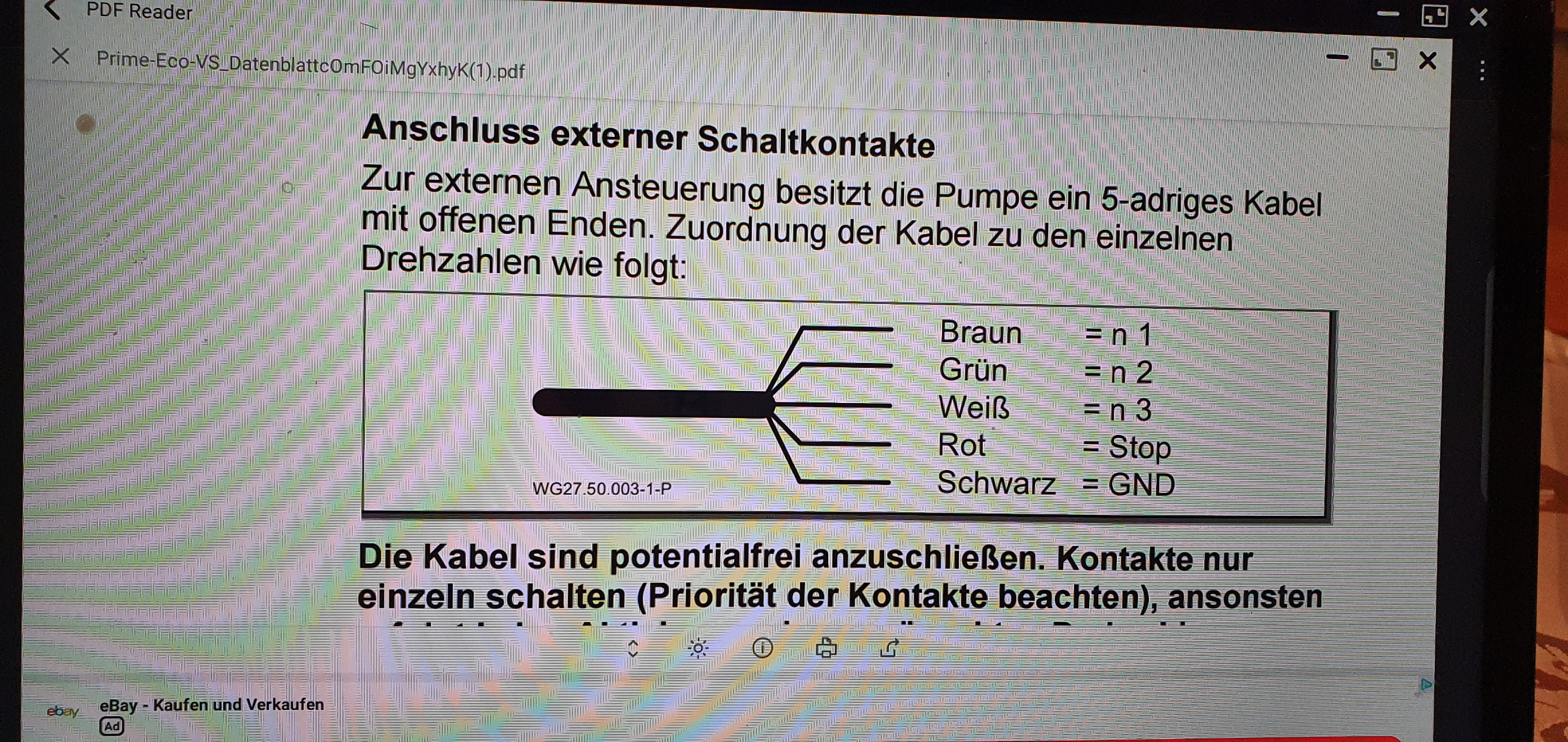

Du sagtest doch Anschluß wie bei der Eco VS nur ohne Stopp.
Daher meine Frage welcher GND von der Procon?

Gruß
Sandra

[AlPi]

Moin,

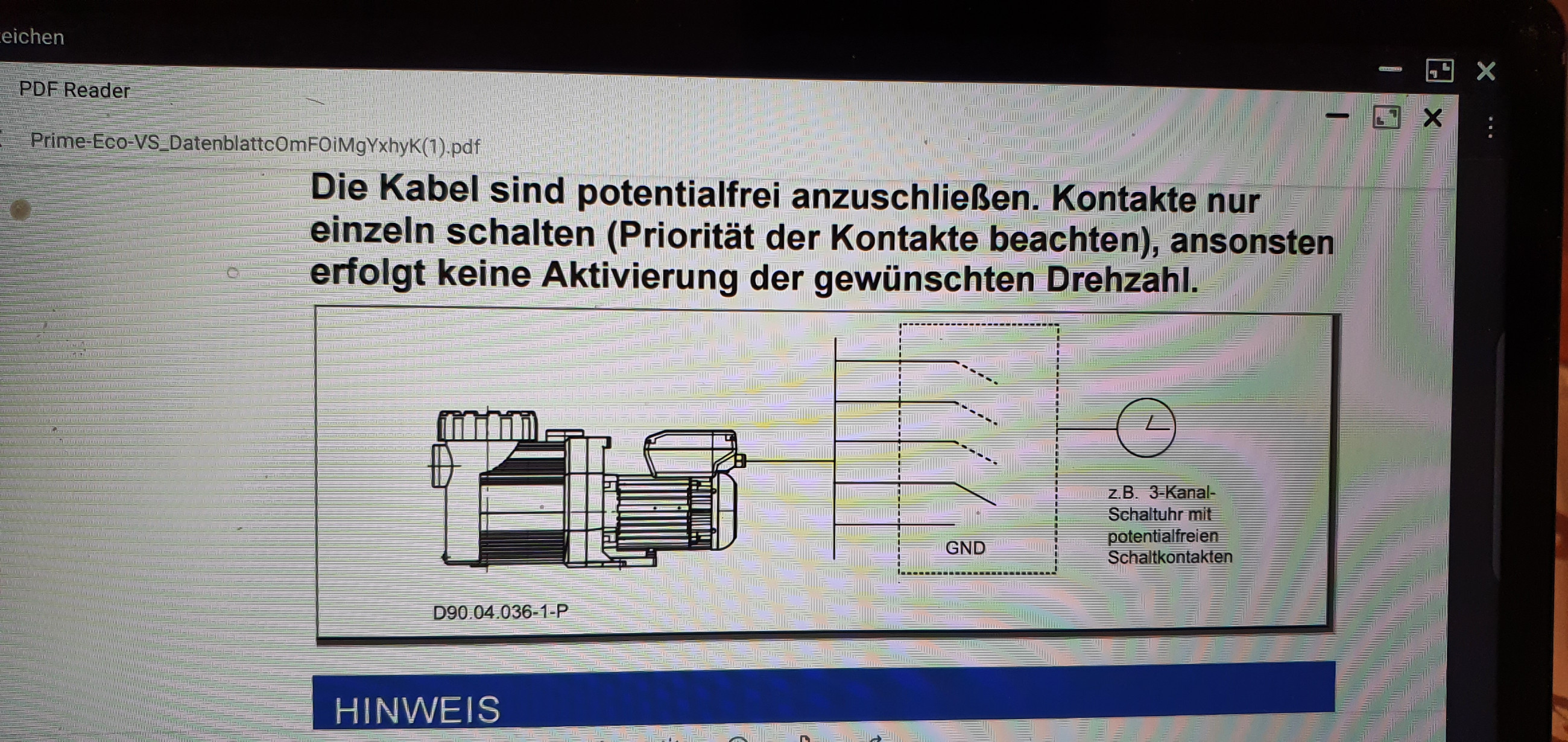

GND ist das was von der Pumpe aus kommt und dann jeweils mit N1, N2, N3 oder Stop gebrückt wird ...
Kommt also nicht "von" der Procon, sondern eher an die Procon

Gruß Alex

[Alex]

Jo, gibt kein GND von der ProCon.... und der Umrichter hat in dem Fall ja auch nix was mit "GND" bezeichnet ist. Beim Umrichter kommen die 24V Steuerspannung (die der an den Eingängen haben will) an Klemme 1 raus... und werden auf die Klemmen 2, 3, 4 geschaltet (über die Relais der ProCon).

Das was am Umrichter die Klemme "1" ist wäre also das, was bei den Pumpen "GND" ist ... und N1, N2, N3 (bei den Pumpen) entspricht Klemme 2, 3, 4 am Umrichter

[sandy1560]

Hi Alex,

achso ist das gemeint. Das hatte ich vollkommen falsch verstanden. So sollte es dann klappen.
Muss ich in der Procon noch extra was "programmieren" an Befehlen?

[Alex]

Die Laufzeiten halt später für die Pumpe.... also welches Relais wann schalten soll - sonst nichts weiter.

[sandy1560]

Ok. dann probieren wir das mal aus.

Dankeschön für die tollen Infos.
