Umbau Albixon-Steuerung auf PoolController

[Alex]

Brauchst normalerweise nicht.
War der Trafo dabei?

[einsiedlerxx]

Jo, das ist der originale Albixon-Trafo zum LED UWS Brilix P100 mit 12V/ 8W

[redbaron]

Hab ich bei meinen Trafos so gemacht.

[einsiedlerxx]

... heute gings weiter:
Kabel an den Durchfluss-Sensor gelötet und diesen angeschlossen und positioniert

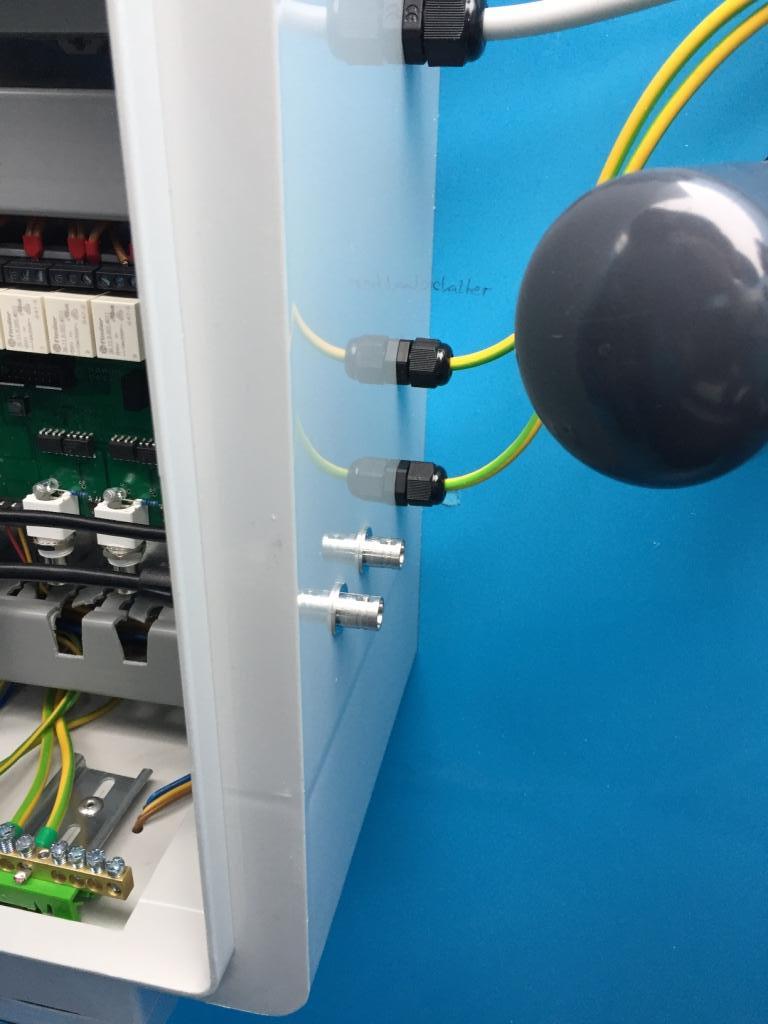

die BNC-Durchgangsstecker montiert



über L und N des LED-UWS-Trafos noch einen Snubber und dann endlich die Kabelkanäle geschlossen


Ursprünglich wollte ich mit dem Rückfluss der Messzelle an den Ablaufstutzen der Pumpe, aber Brilix hat da irgendwie ein anderes Gewinde (zwar 3/8" Durchmesser aber eine andere Steigung). So einen Fitting habe ich nirgends gefunden und das Gewinde wollte ich nicht beschädigen. Nun habe ich mich für eine Anbohrschelle entschieden, allerdings habe ich nur 60mm Rohr. Die meisten Anbohrschellen haben eine Länge von 68-70mm, nach ewigem Suchen habe ich eine mit Länge 52mm gefunden und bestellt ... passt.


[einsiedlerxx]

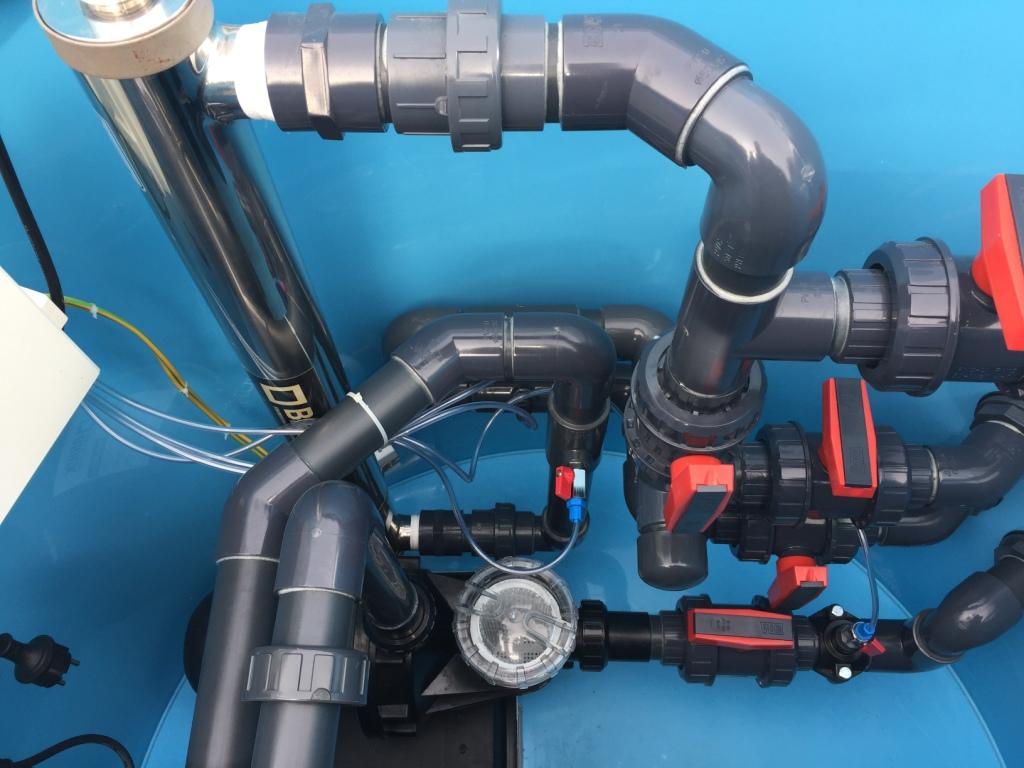

Hier mal ein Eindruck, wie es im Technikschacht nun aussieht:


Gruß Uwe

[Alex]

... das wird schon noch voll
Hm. Is wenig Platz in der Verrohrung. Wo machst denn die Impfventile hin für die Dosierpumpen?

[einsiedlerxx]

... diese Gedanken haben mich so manche Stunde Schlaf und vielleicht auch Lebeszeit gekostet
Also schwarzer Pfeil: hier kommt ein T-Stück rein als Zulauf zur Messzelle (zwischen 6-Wegeventil und UVC-Lampe).
Roter Pfeil: dieses Stück zwischen den 3 Kugelhähnen verschwindet, die untere Leitung ist die Druckleitung zum Pool, die beiden oberen zur und von der zukünftigen Wärmepumpe (Bypass).
Ich muss also nach dem Bypass eine "Schleife" bauen mit Platz für 2 Impfventile und dann wieder an den KH im Zulauf zum Pool rangehen, vielleicht hinter der jetzigen Verrohrung (da ist noch ein wenig Platz). Das wird schon


[Alex]

ja das wird eng
Kannst Du das T-Stück (wo der Rote Pfeil drauf zeigt) um 90° nach links drehen (also ein neues T-Stück)... oder ist da das Rohr zw. Wegeventil und UVC dann im Weg um da die "Schleife" zu bauen?

[einsiedlerxx]

... funktioniert nicht, da stört das senkrechte Rohr.

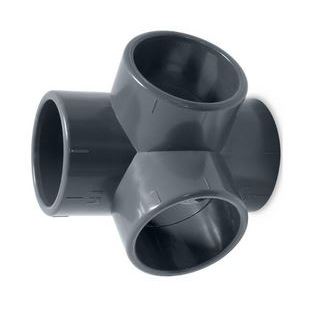

habe mir ein Kreuz-T-Stück besorgt, gibts aber nur mit 4 Abgängen, 3 hätten gereicht, also muss ich einen blind setzen. Und damit gehe ich entweder nach hinten weg oder nach vorn, baue die Schleife und dann unten wieder an den KH


[Alex]

jo. Habs nicht genau erkannt auf dem Bild, aber sah schon so aus als ob das im Weg ist.
Wird auf jedenfall ein nettes Konstrukt

[einsiedlerxx]

... war gar nicht so kompliziert:
ist zwar nur gesteckt, noch nicht geklebt und ein 90er Winkel fehlt unten noch, ansonsten passt es.


[einsiedlerxx]

Hallo Poolfreunde,

ich habe mal wieder ein wenig weiter gebastelt. Frank/ redbaron hat mich mit seinem Bericht im PPS-Forum infiziert:

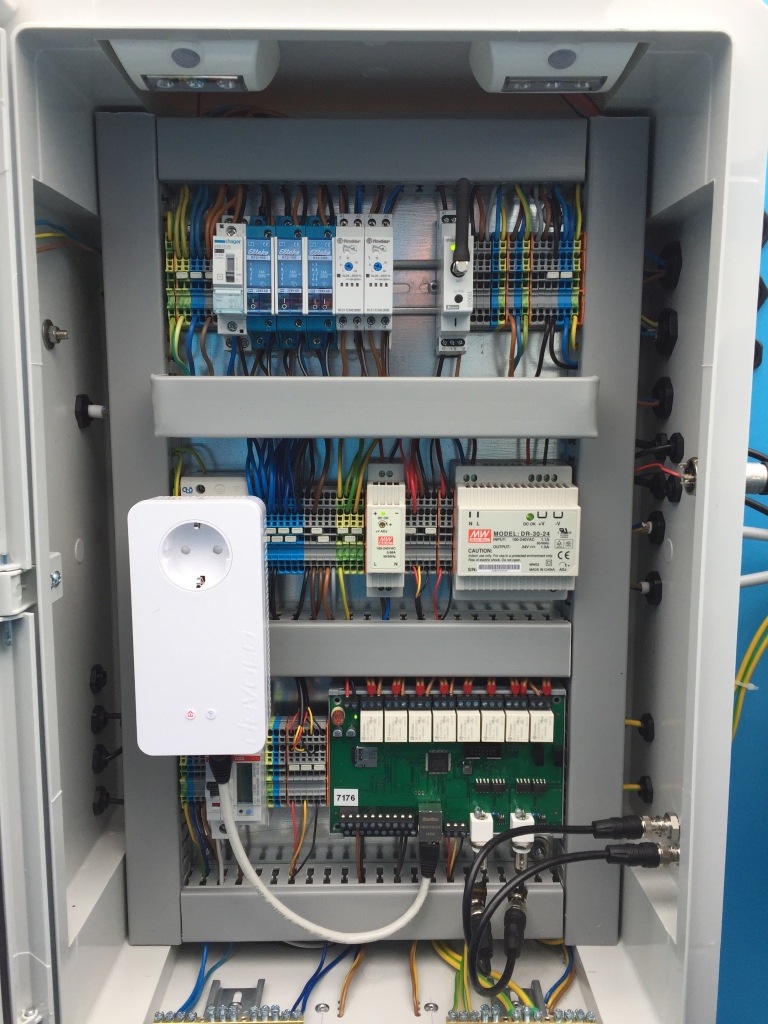

LED im Schaltschrank musste ich auch haben.
Ich habe hierfür 2 Osram Nightlux genommen.
https://www.amazon.de/Bewegungsmelder-L ... m+nightlux


Die sind im Original für Batteriebetrieb ausgelegt (3XAAA, also 4,5V), haben einen Dämmerungs- und einen Bewegungssensor, das LED-Paket ist sogar schwenkbar und man kann per Schiebeschalter im Batteriefach folgende Schaltzeiten definieren:
On
Auto 10 Sekunden
Auto 60 Sekunden
Off

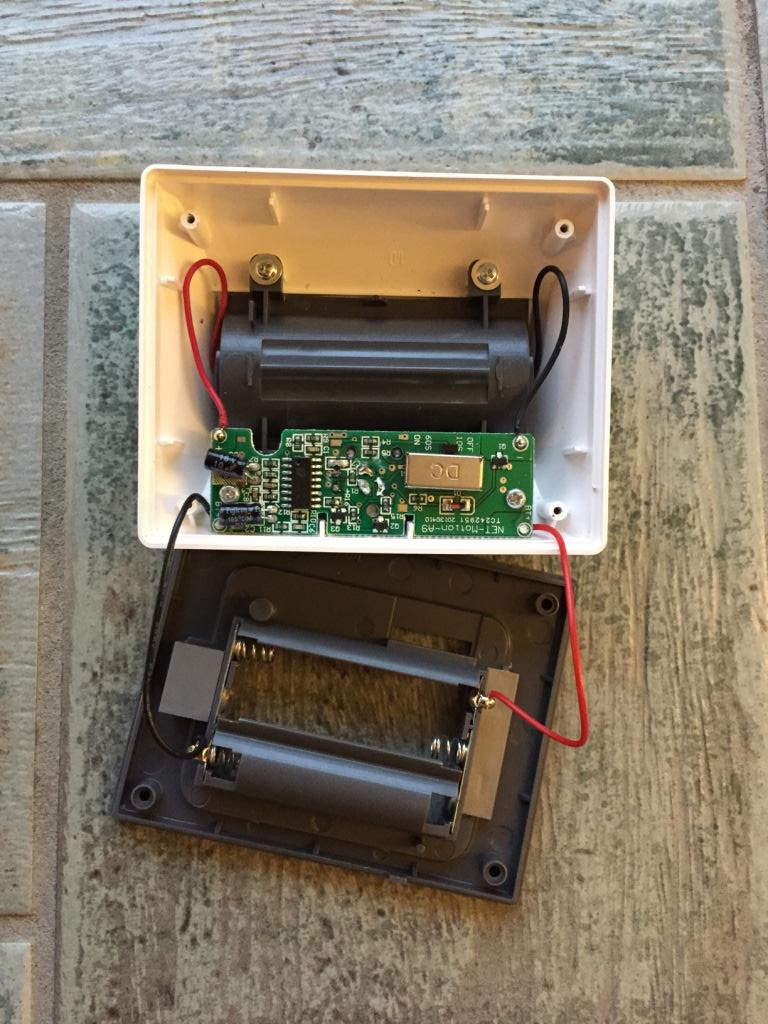

ich habe sie umgebaut und ans 5V-Netzteil gehängt. Allerdings habe ich gemerkt, dass sie sich gegenseitig beeinflussen, wenn sie dicht nebeneinander installiert sind. Wenn eine leuchtet, geht die andere nicht an, weil es zu hell ist. Geht die erste aus, beginnt die zweite, zu leuchten, und so weiter. Also habe ich alles so verlötet, dass nur ein Sensorpaket beide Lampen steuert.
Öffnet man jetzt in der Dämmerung oder im Dunklen die Tür, leuchten die Lampen min 10s oder solange man sich bewegt, wenn es hell ist leuchten sie nicht.


Gruß Uwe

[einsiedlerxx]

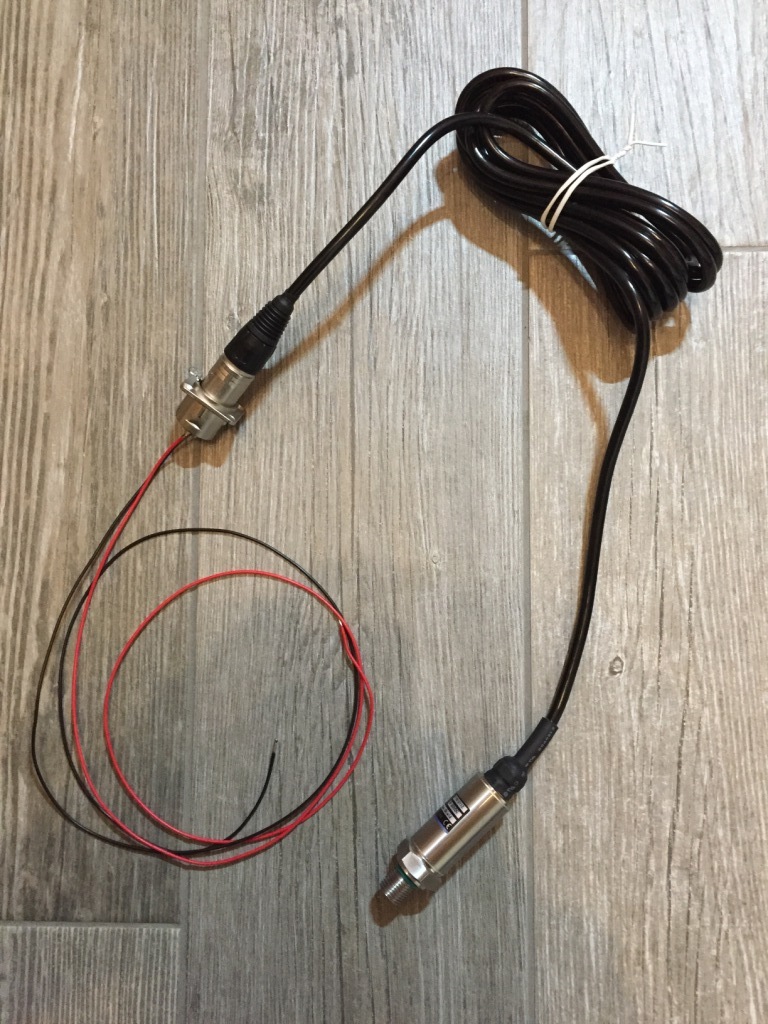

den Drucksensor hier aus dem Schop habe ich mit einem 3-poligen DMX-Dtecker und Buchse angeschlossen:



[einsiedlerxx]

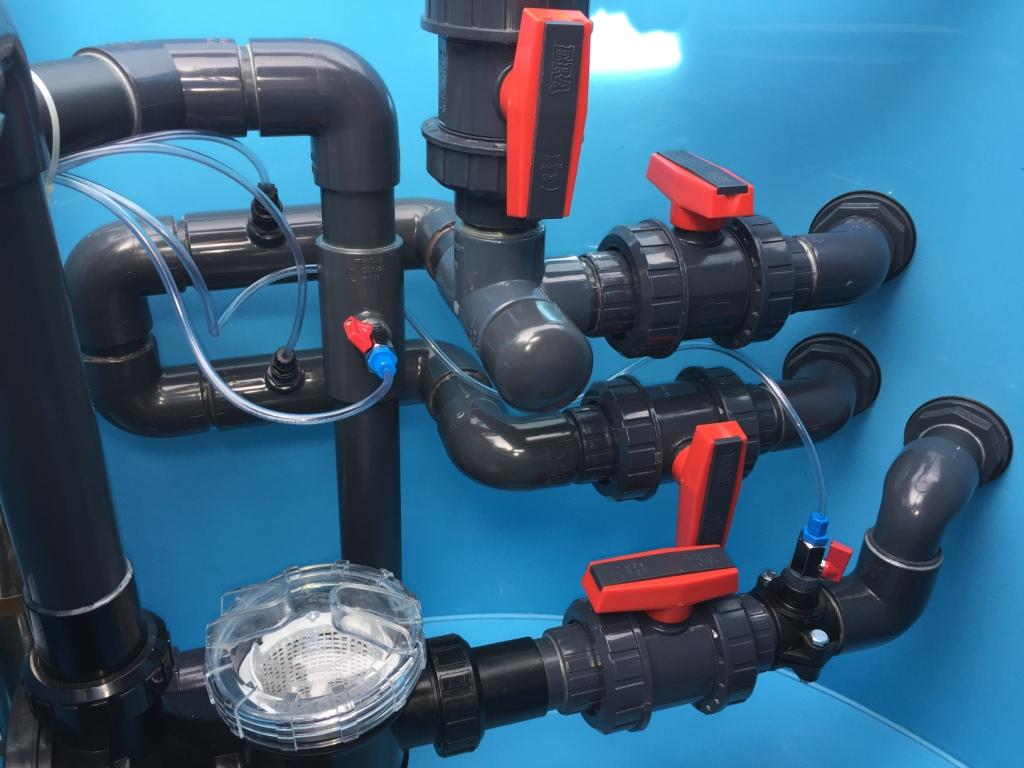

Die Verrohrung für die Impfventile ist mittlerweile auch fertig ...


[einsiedlerxx]

... meine Verrohrung am Wegeventil zur Druckmessung manuell und per Sensor habe ich noch einmal geändert. Von T-Stück habe ich auf Kreuzstück geändert, hier kann ich im Bedarfsfall per schraubbarem Stopfen entlüften:


[einsiedlerxx]

... nun sind auch noch alle Mess- und Impfstellen mit Teflonband abgedichtet und sie 6/4er Schläuche angeschlossen. Nun drauf hoffen, dass alles dicht ist.
Sagt mal, wie macht ihr das bei der ersten Inbetriebnahme im Frühjahr? Erst einmal von den Dosierpumpen aus einem Wasserkanister ansaugen lassen, damit man bei einer Undichtigkeit nicht mit 50%iger Schwefelsäure rumhantiert? Gibt es auch PG13,5-Stopfen, um den Messkreislauf ohne Elektroden zu testen?




[Alex]

Ich hab beim allerersten mal auch nur Wasser durchgepumpt ... bei der Gelegenheit dann auch gleich ausgelitert, was die Pumpen bei mir wirklich fördern (hängt ja etwas vom System-Gegendruck ab). Sprich ich habe den Saugschlauch in einen Messbecher gesteckt und die Dosierpumpen einfach mal 15 min. bei laufender Filterpumpe laufen lassen. Danach gekuckt wieviel fehlt.

PG13.5 Stopfen... schwierig zu bekommen. Sind teuer. Würde direkt die Sonden reinschrauben.

[redbaron]

Alternativ M20 Verschraubungen eindrehen und mit einem passenden Stab verschliessen.....

[einsiedlerxx]

... habe jetzt die Snubber in einem zweiten Kanal (auf den ersten aufgenietet) versteckt. Dazu musste pro Snubber ein Anschlusskabel verlängert werden. Angelötet, Schrumpfschlauch drüber, fertig ... Sieht damit doch etwas professioneller aus ...



[Alex]

jo, sieht ganz schick aus jetzt! Sauber.
