Pool- UND Elektro-Neuling wagt das Abenteuer

[thakikka]

Da hast du Recht, Alex.

Ich habe jetzt mal alles aufgeschrieben, was mir so rund um Elektroplanung eingefallen ist. Ich würd ihm das so schicken. Wenn du einen Moment hast, magst du da mal kurz drübergucken, ob soweit alles klar ist und ein "Elektromensch" etwas damit anfangen kann?

---

5x6mm² Kabel vom Zählerschrank im HWR -> Pool-Technikbox
(muss im HWR auch noch angeschlossen werden, hängt aktuell über dem Zählerschrank im Kabelkanal)
Wunsch: digitaler Stromzähler im HWR, um von dort zu sehen, wie viel der Pool insgesamt verbraucht

Wunsch: NotAus-Schalter in der Pool-Technikbox (im Falle einer Fehlfunktion o.ä., um schnell alles auszubekommen)

- vorhanden: proCon.IP (Poolcontroller)
- vorhanden: 24V Netzteil (Hutschiene)
- vorhanden: 5V Netzteil (Hutschiene)
- vorhanden: externer 230V 11,5V 300VA Trafo (groß und schwer) für LED-Unterwasserscheinwerfer

Wunsch: Steckdose für WLAN-Repeater/-Accesspoint

- vorhanden: Filterpumpe (ohne Stecker)
(technische Daten grad nicht zur Hand, schafft in Theorie 10,4m³/h)
Wunsch: wird grundsätzlich über den Poolcontroller ein- und ausgeschaltet, hätte gerne einen zusätzlichen Schalter, um die Filterpumpe bei Bedarf manuell stromlos schalten zu können, bzw. - wenn möglich - einen Schalter, mit dem die Filterpumpe auch eingeschaltet werden kann, wenn sie über den Poolcontroller gerade aus ist

- vorhanden: Wärmepumpe (noch nicht mal ausgepackt)
Spannungsversorgung: 230/50 V/Hz
Leistungsaufnahme: 3,10 kW
50er Leerrohr zur Wärmepumpe für ausreichend dickes Kabel vorhanden
Wunsch: wird grundsätzlich über den Poolcontroller ein- und ausgeschaltet, hätte gerne einen zusätzlichen Schalter, um die Wärmepumpe bei Bedarf manuell stromlos schalten zu können, bzw. - wenn möglich - einen Schalter, mit dem die Wärmepumpe auch eingeschaltet werden kann, wenn sie über den Poolcontroller gerade aus ist

Notiz: alles schön sauber in Kabelkanälen verlegen
Wichtig: Signalleitungen (bspw. Temperatursensoren) möglichst getrennt von anderen Leitungen verlegen

- vorhanden: mind. 3 Temperatursensoren (1-Wire)
2x innerhalb Verrohrung, 1x extern (Außentemperatur)

- vorhanden: Drucksensor (muss vom Poolcontroller an den Filterkessel geführt werden)

- vorhanden: 2x Snubber / Entstörglied, bedrahtet, 0.1μf/220Ω, 250VAC
keine Ahnung, wofür genau, aber soll wohl benötigt werden

Frage: Brauchen wir einen "Schütz" für irgendwas?
(Filterpumpe? Wärmepumpe? Trafo Scheinwerfer?)

- vorhanden: Motor für Kugelhahn (24V)
(wird an 24V-Netzteil und Poolcontroller angeschlossen)

Wunsch: irgendeine simple Beleuchtung in der Pool-Technikbox, mit Schalter schaltbar

Wunsch: gerne "ein paar" Steckdosen mehr für wasauchimmer

Wunsch: ggf. extra digitaler Stromzähler für Wärmepumpe und einen für die Filterpumpe (?)

Wunsch: Gartenbeleuchtung wird bereits über ein Kabel, an dem alle Lampen hängen über einen Schalter im Esszimmer geschaltet. Jetzt kommen weitere Lampen rund um den Poolbereich dazu, die idealerweise auch mit angehen sollten. Das "alte" Kabel geht nun von der letzten Lampe in der Reihe in die Pool-Technikbox. Kann man von da aus "erkennen", wenn da Strom drauf ist und dann die neuen Lampen rund um den Pool ebenfalls schalten?

Frage: Brauchen wir eine spezielle "Erdung" o.ä.?

---

[DJ.Eddy]

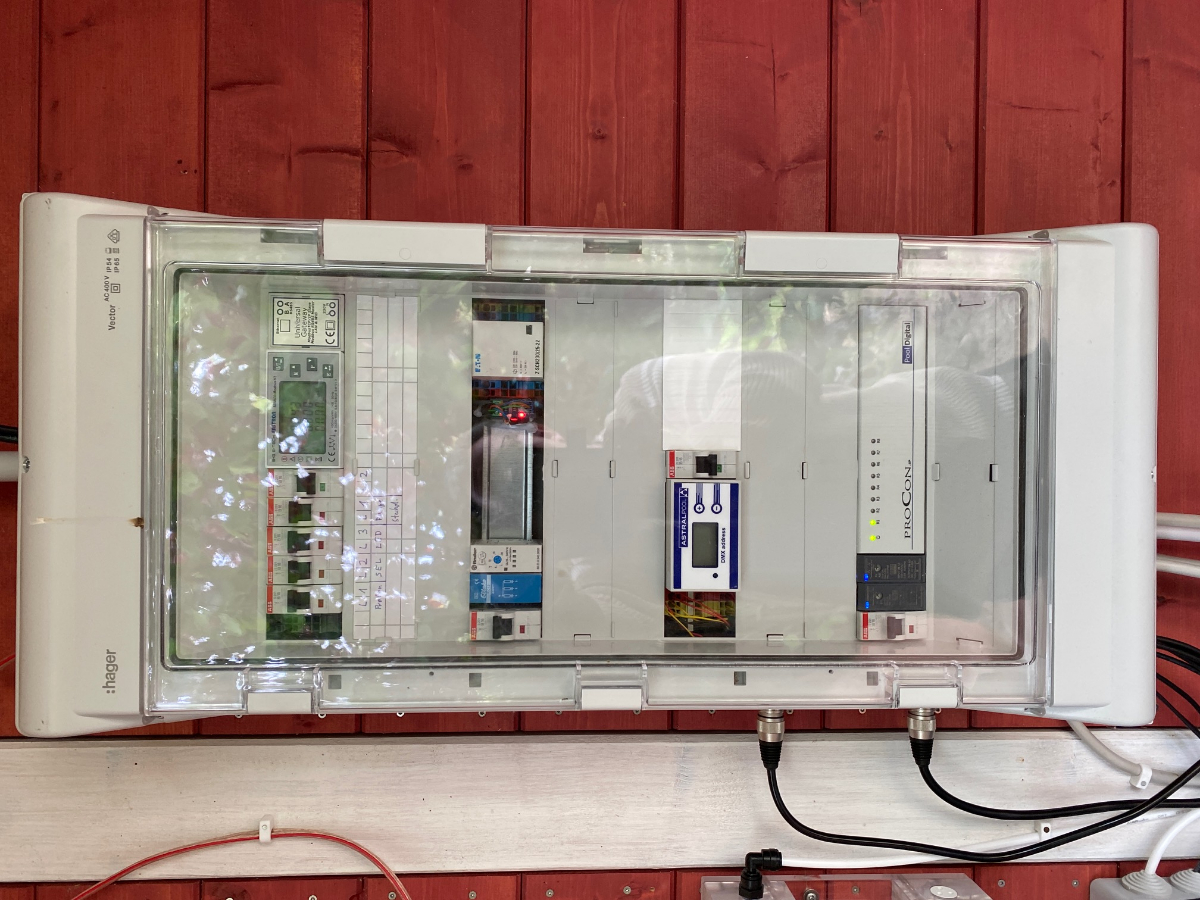

hier mal meine beiden Schaltkästen:


Steuerung, Sicherungsautomatn, Netzteile 5V und 24V, Strommesser mit Gateway um online zu überprüfen, Sniffer, Strommessung für Zelle


Ansteuerung DMX-RGB-Scheinwerfer + Netzteit für Elektrolyse

[thakikka]

Oh, danke dir! Sehr interessant, sowas mal zu sehen. Als absoluter Laie hat man ja keinen Plan, was da auf einen zukommt

[thakikka]

Kann man das eigentlich realisieren, dass bspw. die Filterpumpe zwar über den Poolcontroller gesteuert wird, ich aber via Schalter in der Technikbox dennoch manuell die Möglichkeit habe, die Pumpe zwangsweise ein- bzw. auszuschalten (bspw. für Rückspülung oder Wartung, etc.)?

[tyr0n]

Am Digital I/O kannst du einen Taster oder Schalter anschließen.

[Alex]

...und mit den Schaltregeln dazu dann definieren was passiert. Also ob Ausgang X z.B. EIN oder AUS gesetzt wird...

[thakikka]

Okay, verstehe. Also müsste ich mir dafür dann zwei Digital I/O Plätze belegen (1x EIN, 1x AUS)?

[Alex]

Ja, genau.

[DJ.Eddy]

Das gleiche habe ich auch noch vor, um den Rückspülvorgang auch ohne Handy zu bewerkstelligen.
Ich würde also mit dem ersten Schalter die Pumpe ausschalten und mit dem zweiten Schalter Stufe 3 einschalten ( Stufe 1 ist der normale Filterbetrieb, Stufe 2 für Absorber vorgesehen ).
Soll ich hierfür Schalter oder Taster verwenden? Was ist die bessere Variante? Zwei Schalter hätte ich noch vor Ort zu liegen.

[tyr0n]

Ich würde immer einen Drehschalter verwenden. Dann weißte auch wirklich was gerade geschaltet ist.

[thakikka]

Wäre der hier nutzbar?
https://www.voelkner.de/products/259319 ... -1St..html

Ich würde dann gerne bei der Stellung "Auto" die Steuerung wie gewohnt dem Poolcontroller überlassen wollen, bei "0" manuell AUSschalten und bei "Hand" manuell EINschalten.

Ist das damit so realisierbar?

[Alex]

geht schon, aber die Beschriftung am Schalter wird wohl am Ende nicht passen. Die Teile schalten normalerweise bei "0" nichts ... und auf "HAND" und "AUTO" schliessen sie jeweils irgendwo einen Kontakt.

[thakikka]

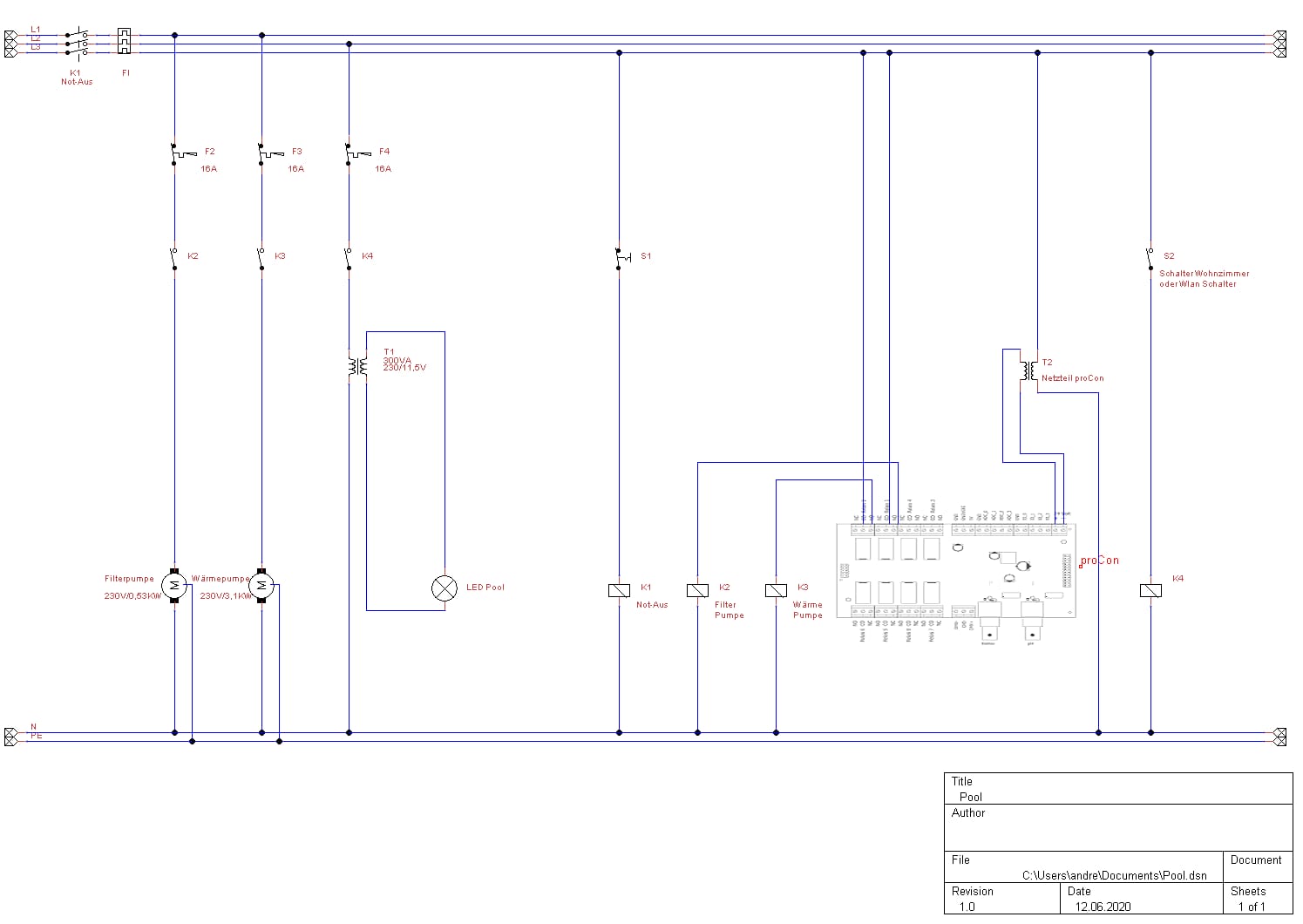

So, es gibt einen ersten Entwurf. Ich verstehe quasi nichts, aber vielleicht mag ja hier jemand mal drübergucken


[Alex]

...das Pool-Licht geht dann nur über den Schalter im "Wohnzimmer"?
Die Relias K2 und K3 würden dann jeweils ein Entsörglied an der Spule brauchen.

Die Wärempumpe sollte nicht über die 230V Versorgung geschaltet werden... der Lüfter kann so nicht nachlaufen, die kann so nicht abtauen und generell würgt man solche Geräte nicht einfach ab.
.... stand hier ja schonmal: viewtopic.php?f=17&t=1115#p18845

[thakikka]

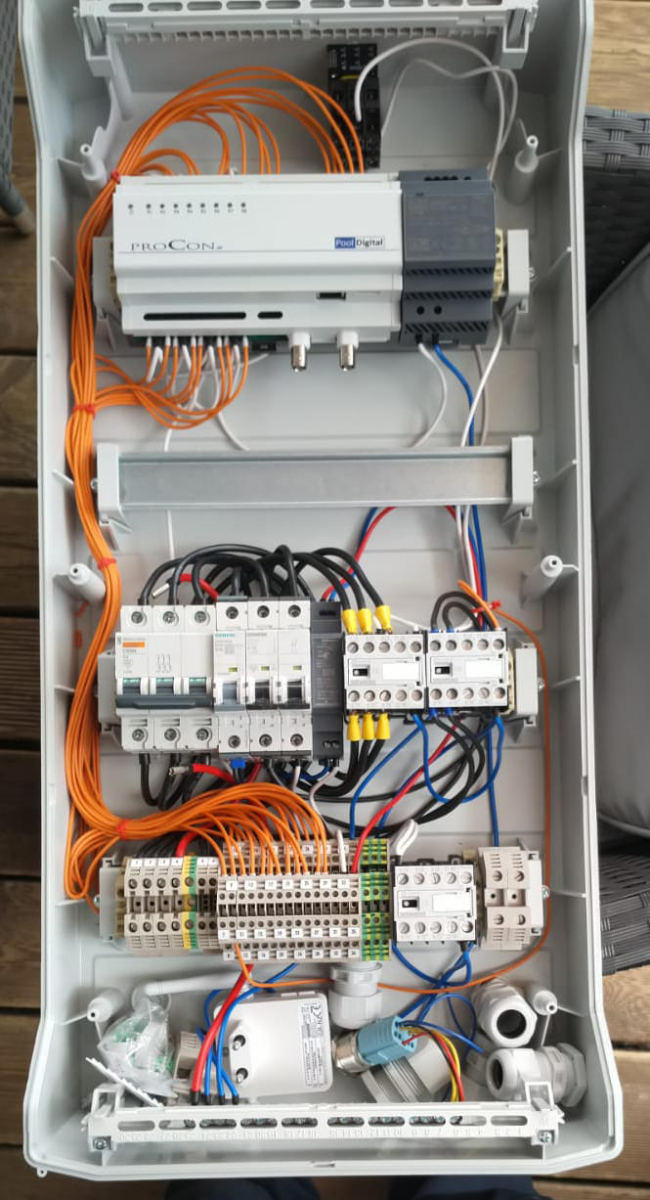

Ich habe Fotos vom aktuellen Zwischenstand bekommen.

"Der ganz linke Schutzschalter ist nur Platzhalter, da muss dann der FI rein."
"[...] die Farbe der Verdrahtung ist nicht ganz konform."



[Chris]

(Noch) Schön .

So hat es bei mir auch mal ausgesehen

Dann kam noch dies und das dazu, jetzt traue ich mich kein Bild mehr davon zu zeigen

Hab ernsthafte Überlegungen im Winter mal alles in nen größeren Schaltschrank zu verfrachten. ... vielleicht.
Aber ich denke mir dann immer "neuer change a running System"

[thakikka]

Ich kann via API-URL auf meine PV-Anlage zugreifen und bekomme ein Result wie dieses:

{"exception":"Query success!","result":{"inverterSN":"*****","sn":"*****","acpower":2061.0,"yieldtoday":1.5,"yieldtotal":8436.5,"feedinpower":-1170.0,"feedinenergy":6583.35,"consumeenergy":4518.54,"feedinpowerM2":0.0,"soc":0.0,"peps1":0.0,"peps2":0.0,"peps3":0.0,"inverterType":"7","inverterStatus":"102","uploadTime":"2020-07-26 09:40:05"},"success":true}

Kann ich damit irgendwie was anfangen? Interessant wäre natürlich vor allem "acpower", welches mir das aktuelle Erzeugnis anzeigt.

[thakikka]

Wie macht ihr das mit der Filterpumpe, falls ihr diese außerhalb der eingestellten Zeitintervalle einmal ein- oder ausschalten möchtet? Idealerweise vor Ort im Technikraum und nicht via Handy/Tablett über die Oberfläche des Poolcontrollers.

Einen Digital I/O belegen für einen Taster, der dann quasi manuell EIN oder manuell AUS schaltet? Wie komme ich dann aber von dem jeweiligen Status wie in den AUTO-Modus?

[Alex]

...bräuchtest zwei Schalter und zwei Digital-Inputs.
Einer der die Pumpe EIN schaltet, einen der AUS schaltet.... wenn beide nicht geschlossen sind, ist ja weiterhin alles auf Automatik.

[thakikka]

Warum ist die Kurve für "nach WP" niedriger dargestellt als die Kurve für "Zulauf", obwohl sie die höhere Temperatur hat?
