Drucksensor Konfiguration

[twister640]

Hallo,
habe einen 4...20mA Drucksensor der mir einen falschen Wert anzeigt.
Bei der Konfiguration habe ich die Werte eingegeben die Alex schon mal beschrieben hat.
Leider bekomme ich einen Wert bei Filterpumpe aus 0,82 bar und bei Filterpumpe an über 3 bar, tatsächlich soll es ca. 0,8 bar sein.
Steuerung ist die proCon.IP
Kann mir jemand weiterhelfen um reale Werte zu bekommen.

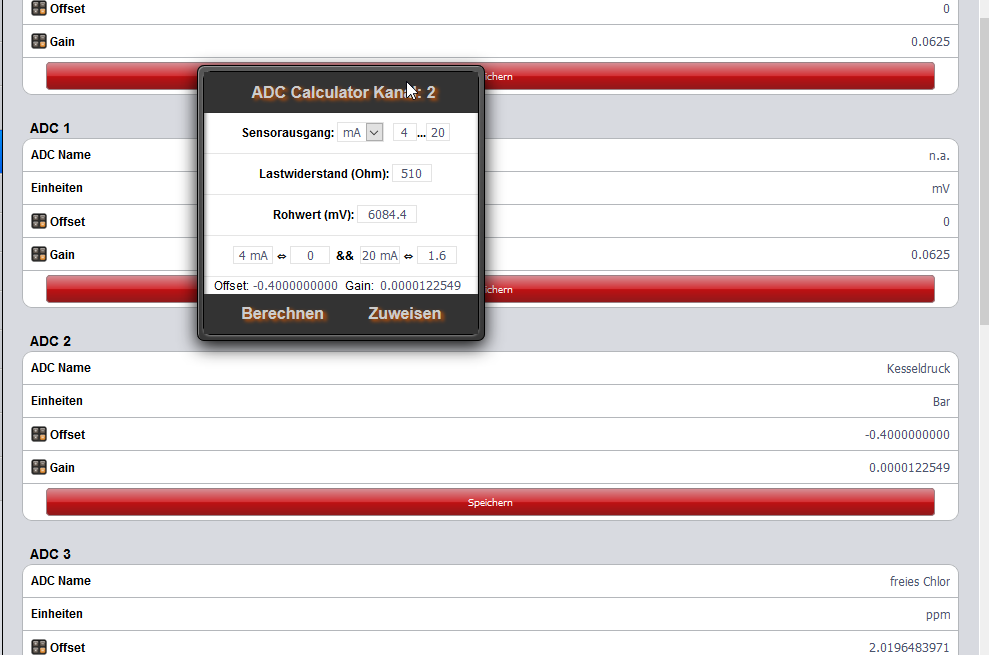

2019-06-20 19_34_26-Window.png (49.39 KiB) 173 mal betrachtet

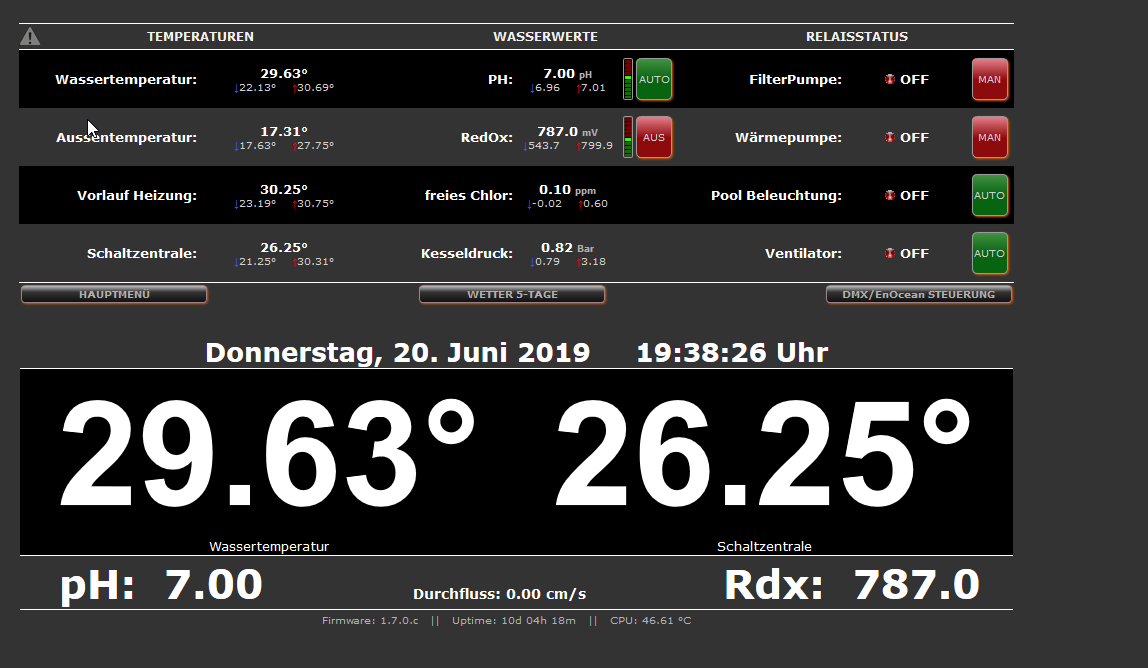

2019-06-20 19_38_26-Phase2 __ PoolControl.png (54.14 KiB) 173 mal betrachtet

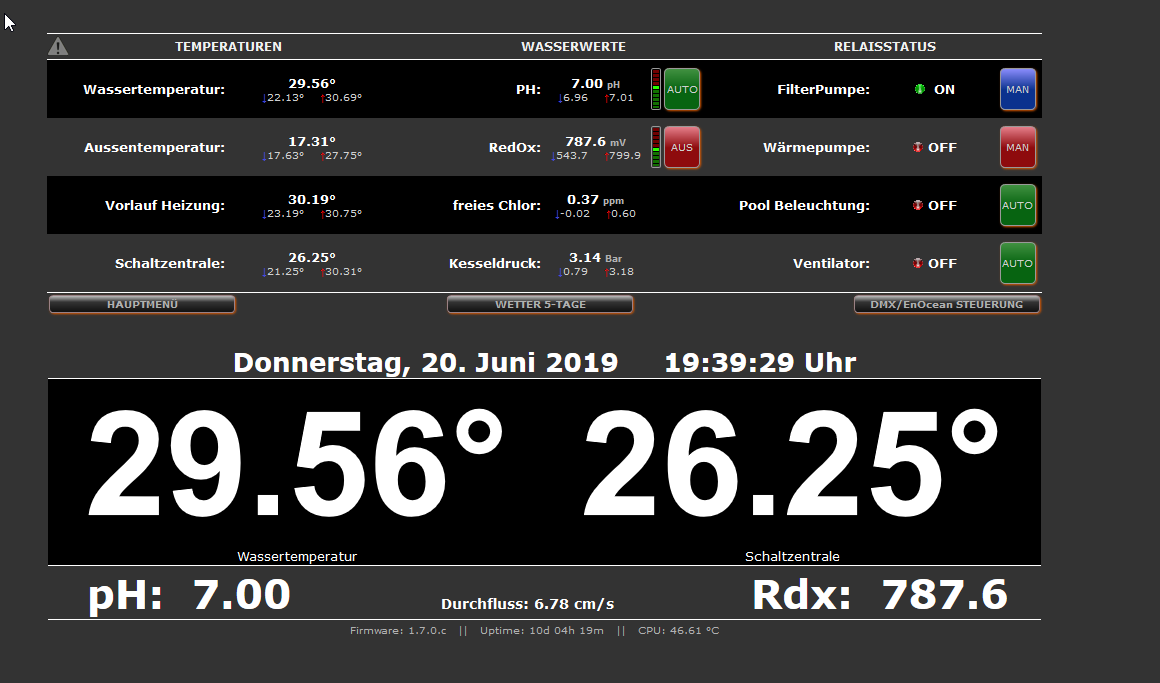

Filterpumpe ON_ PoolControl.png (54.2 KiB) 173 mal betrachtet

[Alex]

Was für einen Drucksensor (Hersteller, Typ, Messbereich, 2-Draht oder 3-Draht) und wie ist der angeschlossen?
Den Screenshot (vom Rechentool) hast Du auch gemacht als die Pumpe aus war?

[twister640]

Drucksensor ist von Pool Digital (Drucktransmitter 0 - 1.6 Barot
4..20mA, 9-30V DC, 316L, 1/4" Prozessanschluss; Messgenauigkeit
±0.1%;Temperaturkompensiert; Arbeitsbereich -40° bis +125°;
Überlastdruck 4.8 Bar; Berstdruck 8 Bar
0,260kg)
Der Screenshot vom Rechentool war bei Pumpe aus.

[Alex]

Dann wären die Daten für die Berechnung von OFFset und GAIN schon soweit richtig.
Angeschlossen ist er richtig? ROTer Draht an +24V des ProCon-Netzteiles... SCHWARZ an den Analogeingang (jeweils die Drähte die die Aderendhülsen hatten)?

War das jetzt von Anfang an so, oder ging er vorher schon?

[Valkryder001]

Hallöchen
Ich klink ,ich mal hier ein denn ich habe das selbe Problem. Hab meinen Pool seit ca. 4Wochen jetzt in betrieb.
Nun fängt man an mit den Spielereien ob denn auch wirklich alles zu 100% Korrekt ist und man überprüft alles.
Am Anfang hat alles gepasst Pumpe aus 0,0 Bar Pumpe an 0,9 bzw 1,1 Bar je nach dem wie viele Düsen ich offen hab.
Dann überprüfte ich vor drei Tagen die Eingaben und seit dem klappt es nicht mehr!!!
Pumpe aus 1,6 Bar Pumpe an 4,05 Bar!!!
Ich kapier´s einfach nicht. Schon mind 10 mal die Formel neu eingegeben Auch schon den Drucksensor Abgeklemmt (Anzeige -0,4 Bar)
Formel neu eingegeben angeklemmt dann wieder das selbe: aus 1,6 an 4,05 bar !?!
Hab den Original aus dem Shop. Hat am Anfang ja einwandfrei gefunst, wollt nur überprüfen ob alles korrekt ist.

[Alex]

OFFset und GAIN wie unten auf dem Screenshot mus rauskommen



Hast Du das so?

[Valkryder001]



Sieht genau so aus, hier der Beweis und es zeigt 4,04 bis 4,06 bar an

[Alex]

...sieht es nicht. Kuck es Dir doch bitte genau an.
OFFset passt... GAIN nicht!

[Valkryder001]

Bin ich blind was passt denn nicht ?!?

[Valkryder001]

Ich bin so blind

Ich hatte nen Zahlendreher hatte 150 statt 510 beim Lastwiederstand!!! ein einfacher Zahlendreher *GRINS

Danke

[Alex]

...zeigt er jetzt wieder richtig an?

[Valkryder001]

So wie vorher
0,9 bzw 1,1 bar
Manchmal sieht man den Wald vor lauter Bäume nicht
