Phase2 Ansicht Formatierung fehlt

[miki]

Hi zusammen,

nachdem mein Controller mit einer Uptime von 106 Tagen bis heute prima lief, sieht die Phase2 Ansicht s. Anlage aus. Scheint irgendwie ein Problem mit den HTML, CSS Files usw. zu sein, oder? Es ist Unabhängig vom Endgerät und Browser (also kein lokales Cache Thema), die Temperatur kann es auch nicht sein, da Indoor-Pool mit konstanten Werten über 365 Tage und ein Reboot vom Controller habe ich nun auch gemacht.

Ist sowas schon mal vorgekommen, hat jemand eine Idee oder Lösung?

Ansonsten würde ich bis heute Abend nach dem Pumpenlauf warten (er scheint ja zu dosieren) und würde dann mal die SD Karte auf Querverkettungen Scannen, das scheint er ja gerne zu machen.
Falls ich die nicht ohne Defekte auflösen kann, kann jemand sagen welchen Ordner ich aus dem Backup holen soll?

Danke & Gruss michael

[Alex]

Wenn Du Dir sicher bist das es nicht aus dem Cache kommt, dann sind die entsprechenden CSS Dateien im Ordner
/gui/phase2/css ...und /gui/phase2/css/gzip

Falls Du die Seite über einen Link auf dem Homescreen aufgerufen hast (WebAPP) ... hilft das leeren des normalen Browsercache aber nichts. Sowohl Android (Chrome) als auch iOS haben einen separaten Cache für WebAPPs (warum auch immer) den Du nicht separat löschen kannst - außer Du löscht den Bookmark und legst ihn neu an.

[ChrisBGL]

Hallo,,

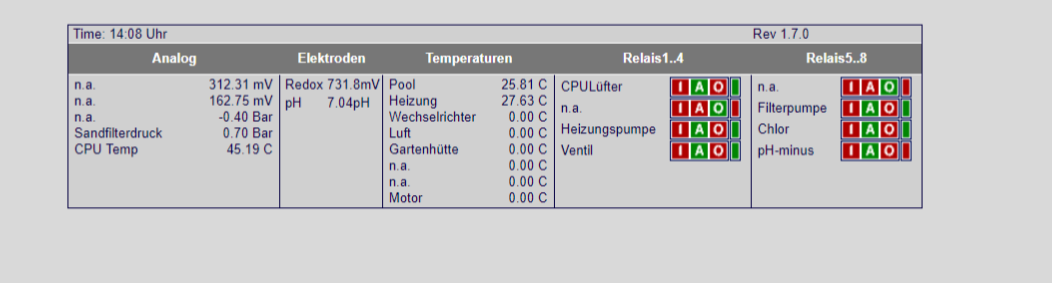

bei mir sieht die Phase2 so aus. Warum?


[miki]

@ChrisBGL: Du hast zwei Mal den Backslash vor dem GUI also "\\" da muss nur einer hin.
@Alex: Nutze keine WebAPP, aber interessante Info. Hatte zur Sicherheit einfach einen Rechner genommen, der noch nie auf dem Controller war um Cache auszuschließem.
Schaut auch mal wieder nach Querverkettung aus. Ich hatte das jetzt bei zwei komplett unterschiedlichen Controllern und vier verschiedenen SD Karten. Aktuell habe ich eine 2GB mit FAT16 drin, mit der bin ich jetzt immerhin seit Januar gekommen, bei den 4GB FAT32 kamen die Querverkettungen viel früher. Ich hänge mal die chkdsk Ausgabe unten an, wobei außer dem Sachverhalt, dass es so ist, Dir das vermutlich auch nicht helfen wird. Aber das Phänomen müsste ja eigentlich bekannt sein, wenn ich das bei zwei unterschiedlichen Controllern habe, kann's ja eigentlich nicht an mir liegen. Ist dem mal jemand nachgegangen?
Danke & Gruss michael

cmd:
G:\>chkdsk
Der Typ des Dateisystems ist FAT.
Volume MM erstellt 26.01.2019 10:30
Volumeseriennummer : 48CC-400A
Windows hat auf dem Datenträger Fehler gefunden, wird diese aber nicht repariere
n, weil der Parameter /F nicht angegeben wurde.
Fehler in Dateizuordnungstabelle (FAT) behoben.
Dateien und Ordner werden überprüft...
Der Eintrag \log enthält eine fehlerhafte Verknüpfung.
Der Eintrag \pics\gegnst14.jpg enthält eine fehlerhafte Verknüpfung.
Die Größe des Eintrags \pics\gegnst14.jpg ist ungültig.
Der Eintrag \pics\HitzeWe2.JPG enthält eine fehlerhafte Verknüpfung.
Die Größe des Eintrags \pics\HitzeWe2.JPG ist ungültig.
\history\2019\jul\23jul19.csv Erste Zuordnungseinheit ist ungültig. Der Eintrag
wird abgeschnitten.
\history\2019\jul\25jul19.csv Erste Zuordnungseinheit ist ungültig. Der Eintrag
wird abgeschnitten.
\history\2019\jul\26jul19.csv ist auf Zuordnungseinheit 256 querverbunden.
Querverbindung durch Kopieren aufgelöst
\history\2019\may\22may19.csv ist auf Zuordnungseinheit 256 querverbunden.
Querverbindung durch Kopieren aufgelöst
\history\2019\may\23may19.csv ist auf Zuordnungseinheit 256 querverbunden.
Querverbindung durch Kopieren aufgelöst
\history\2019\may\24may19.csv Erste Zuordnungseinheit ist ungültig. Der Eintrag
wird abgeschnitten.
\history\2019\may\26may19.csv ist auf Zuordnungseinheit 256 querverbunden.
Querverbindung durch Kopieren aufgelöst
\history\2019\may\27may19.csv Erste Zuordnungseinheit ist ungültig. Der Eintrag
wird abgeschnitten.
\history\2019\may\28may19.csv Erste Zuordnungseinheit ist ungültig. Der Eintrag
wird abgeschnitten.
\history\2019\feb\10feb19.csv ist auf Zuordnungseinheit 256 querverbunden.
Querverbindung durch Kopieren aufgelöst
\history\2019\feb\16feb19.csv Erste Zuordnungseinheit ist ungültig. Der Eintrag
wird abgeschnitten.
\history\2019\feb\17feb19.csv Erste Zuordnungseinheit ist ungültig. Der Eintrag
wird abgeschnitten.
Der Eintrag \history\2019\jan\27jan19.csv enthält eine fehlerhafte Verknüpfung.
Der Eintrag \history\2018\nov\9nov18.csv enthält eine fehlerhafte Verknüpfung.
\gui\phase2\css\gzip\style.gz ist auf Zuordnungseinheit 256 querverbunden.
Querverbindung durch Kopieren aufgelöst
Die Datei- und Ordnerüberprüfung ist abgeschlossen.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 415 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 430 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 435 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 436 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 437 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 439 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 443 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 445 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 447 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 451 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 453 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 456 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 457 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 462 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 465 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 468 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 471 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 475 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 478 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 482 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 484 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 487 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 493 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 497 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 501 berichtigt.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 503 berichtigt.
Verlorene Kette querverbunden in Cluster 505. Verwaiste Ketten abgeschnitten.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 511 berichtigt.
Verlorene Kette querverbunden in Cluster 670. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 675. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 683. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 686. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 690. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 699. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 711. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 722. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 726. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 733. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 737. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 747. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 757. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 760. Verwaiste Ketten abgeschnitten.
Fehlerhafte Verknüpfungen in verlorener Kette in Cluster 963 berichtigt.
Verlorene Kette querverbunden in Cluster 964. Verwaiste Ketten abgeschnitten.
Verlorene Kette querverbunden in Cluster 1023. Verwaiste Ketten abgeschnitten.
Verlorene Ketten in Dateien umwandeln (J/N)? j
5865472 Bytes in 179 wiederherstellbaren Datei(en)
Windows hat Probleme im Dateisystem festgestellt.
Führen Sie CHKDSK mit der Option /F (Fehlerbehebung) aus, um die Probleme zu
beheben.

1.966.833.664 Bytes Speicherplatz auf dem Datenträger insgesamt
32.768 Bytes in 1 versteckten Datei(en)
1.376.256 Bytes in 42 Ordner(n)
18.448.384 Bytes in 548 Datei(en)
1.941.078.016 Bytes auf dem Datenträger verfügbar

32.768 Bytes in jeder Zuordnungseinheit
60.023 Zuordnungseinheiten auf dem Datenträger insgesamt
59.237 Zuordnungseinheiten auf dem Datenträger verfügbar

G:\>

[miki]

@ChrisBGL: Ich spreche natürlich von 2x Slash also "//"
Sorry war mit dem Kopf in der DOS Box...
lg michael

[Alex]

>>wobei außer dem Sachverhalt, dass es so ist, Dir das vermutlich auch nicht helfen wird.
Jo, hilft leider nicht

>>Aber das Phänomen müsste ja eigentlich bekannt sein, wenn ich das bei zwei unterschiedlichen Controllern habe
Ja. Tritt immer dann auf wenn nicht vollständig oder fehlerhaft entstört ist. Der Controller (Prozessor) in der SD-Card ist wesentlich zickiger als "unser" Prozessor auf dem Board. Erzeugt irgendein Gerät noch EMPs, weil ein Entstörglied oder eine Diode fehlt, neigt der Controller der Card dazu die Card kaputt zu schreiben... zuverlässig und reproduzierbar.

[ChrisBGL]

@ChrisBGL: Ich spreche natürlich von 2x Slash also "//"
Sorry war mit dem Kopf in der DOS Box...
lg michael

Da wäre ich nicht drauf gekommen, danke!

[Koernell]

Ach mist, ich muss mich hier auch anschließen.
Bei mir fällt die SD-Karte inzwischen auch alle 2-3 Tage aus und ist unter Windows nicht mehr lesbar.

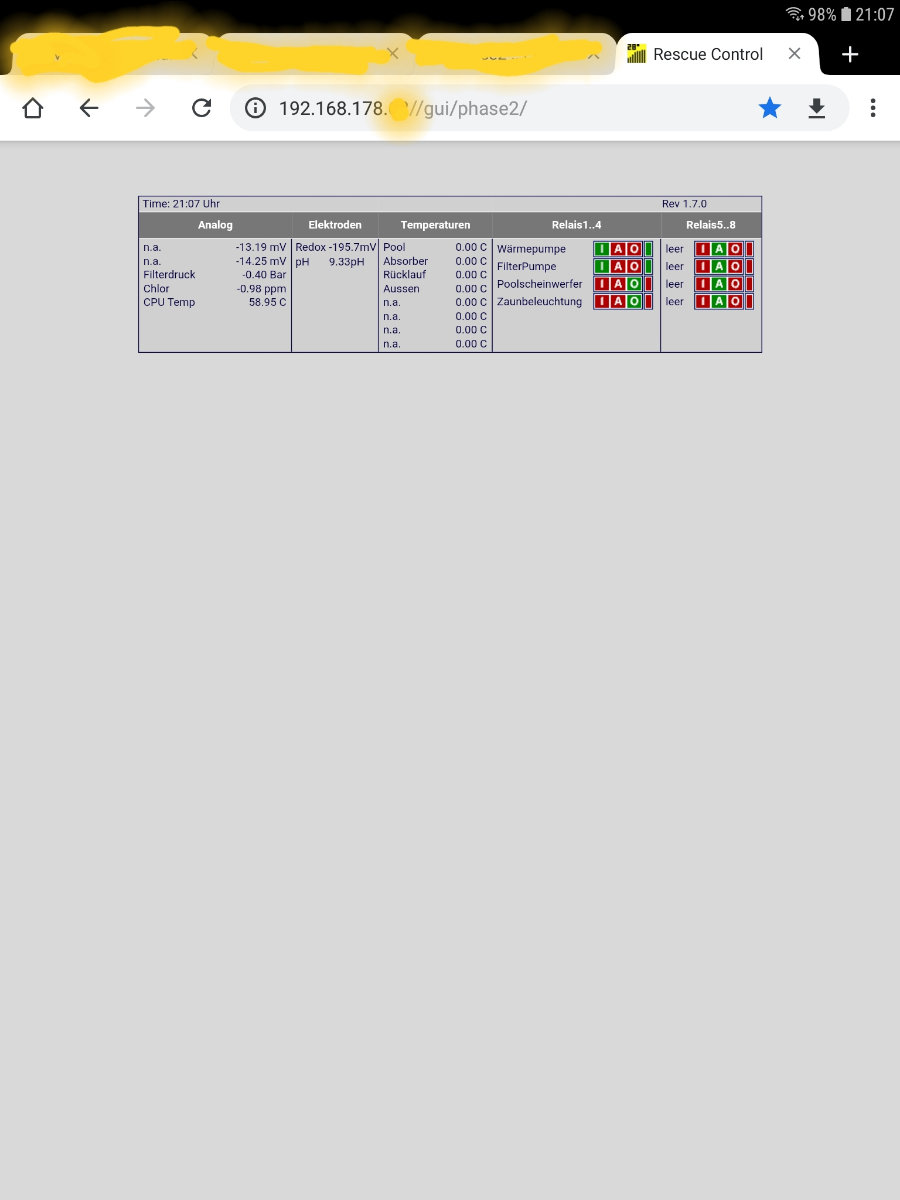

Ich erhalte die gleiche Ansicht wie ChrisBGL. Die Anlage läuft noch, aber ich kann nur noch auf diese Not-Ansicht zugreifen.
Parallel erhalte ich folgende Meldung per Mail:

"Von der SD-Card konnte eine Datei nicht gelesen werden oder diese Datei existiert nicht.
Prüfen Sie im Logfile um welche Datei es sich handelt.
Im Falle eines permanenten Lesefehlers auf der SD-Card wird empfohlen vor Ort(!) einen Reset durch
zu führen. Sollte ein Hardwaredefekt an der SD-Card vorliegen, wird der Controller evtl. nicht neu booten."

Mein System lief seit 3 Jahren problemlos und wurde nicht verändert. Alle Verbraucher sind mit Snubbern abgesichert.
Ich weiß echt nicht was ich machen soll.

[image]


[/image]

[Alex]

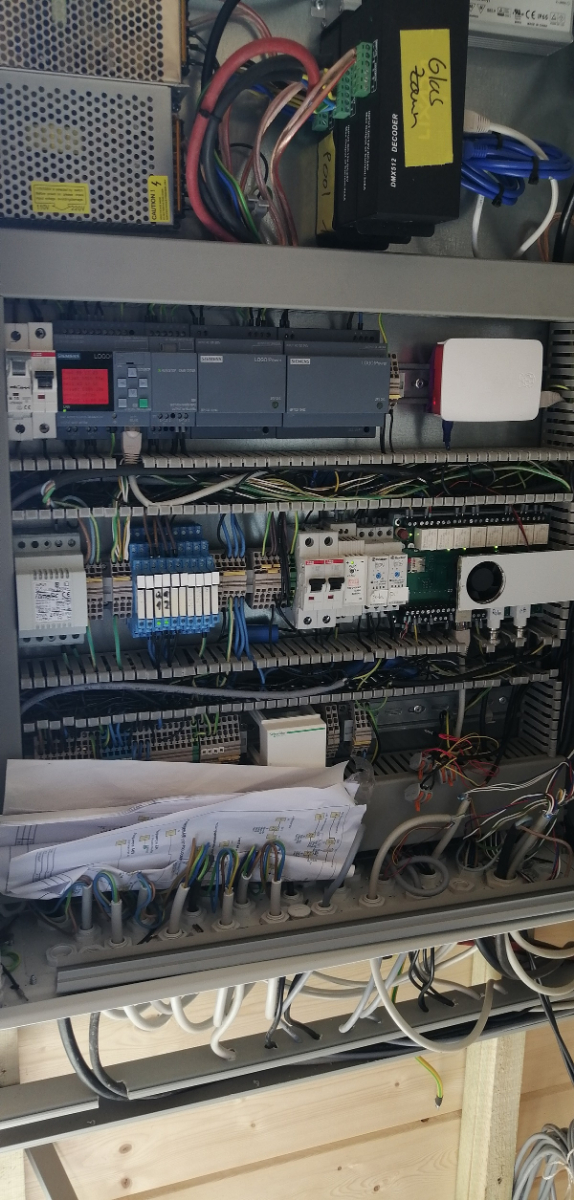

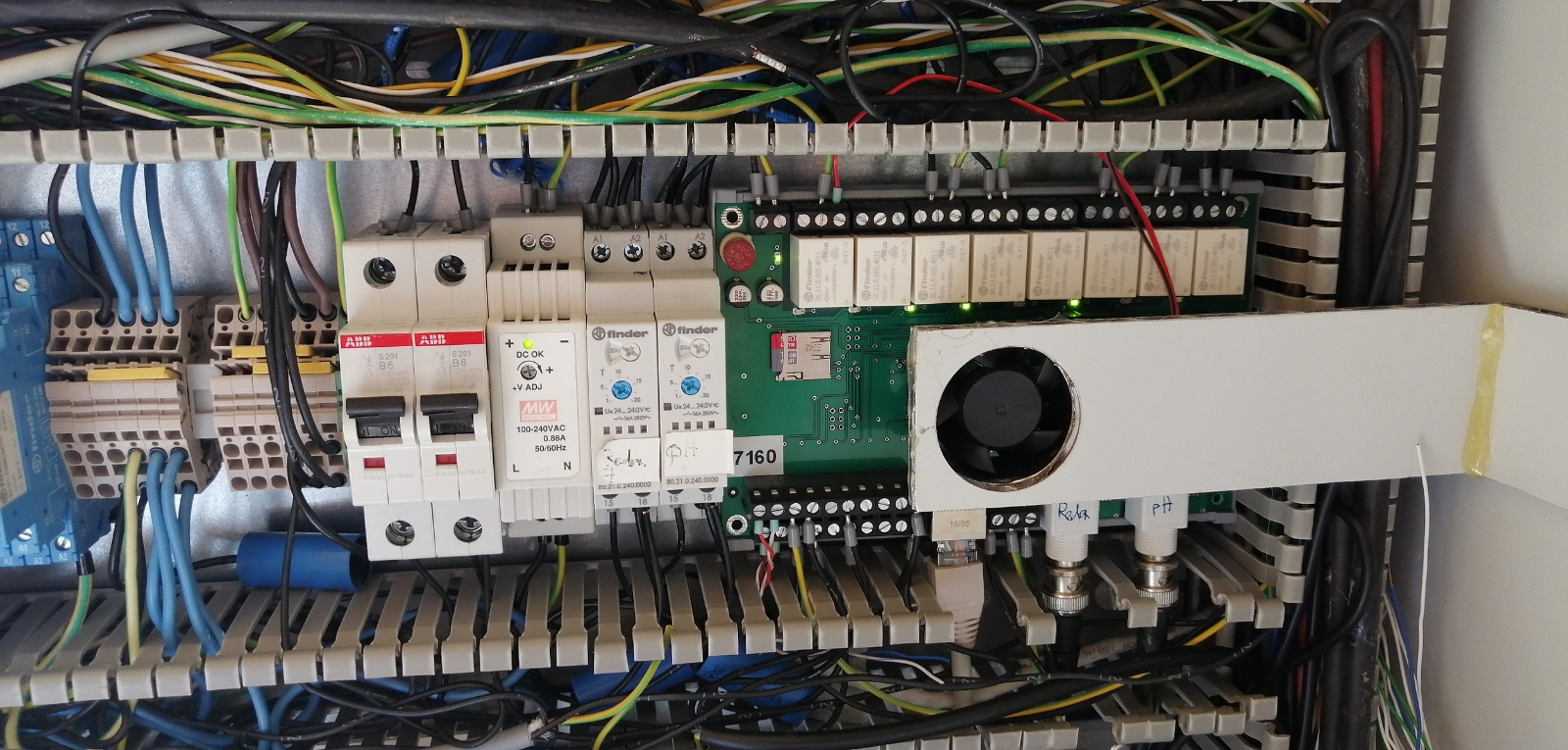

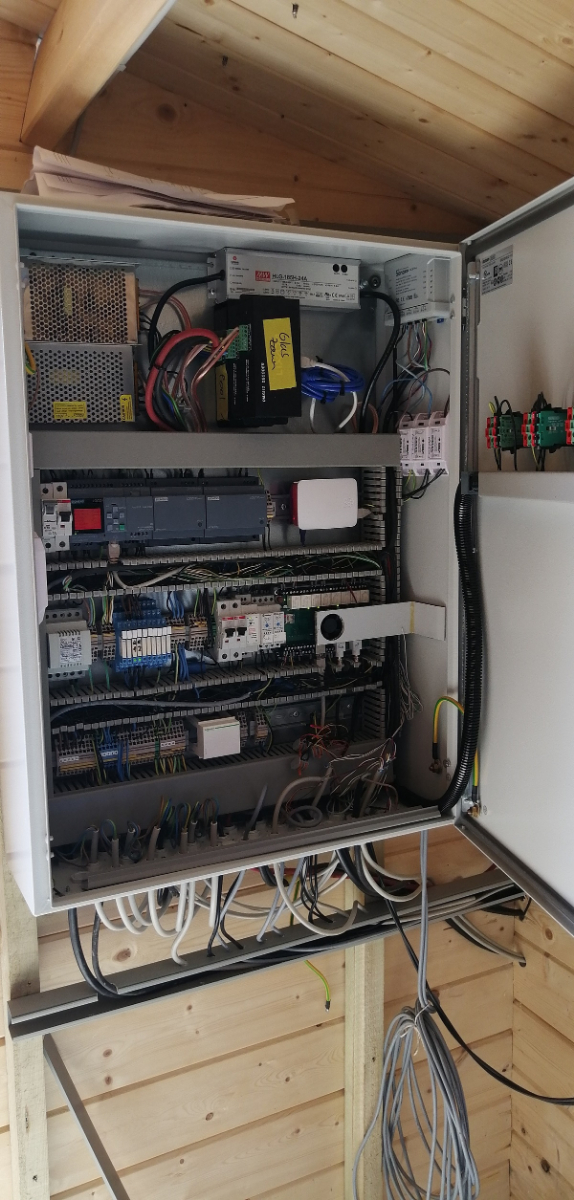

Mach bitte mal ein Foto von der Elektroverteilung (evtl auch so das man die Entstörglieder sieht, falls die da drin verbaut sind).

[Koernell]

Da wirst du relativ wenig erkennen, weil der Schrank ziemlich voll ist mit Hausautomation.

[Alex]

Ok. An den Finder-Wischern A1/A2 sind Entstörglieder dran, wenn ich das richtig deute... unten an Klemme 18 ist auch eines mit angeschlossen?
...wo ist das andere Ende dieser (unteren) Snubber angeklemmt?
Die Finder Wischer werden über Reials 7 und 8 angesteuert mit 230V an die Spule (A1/A2)?
Dosierpumpen sind auch 230V?


Was wird über Relais 1,3,4,6 der Steuerung geschaltet? (die mit den GelbGrünen Drähten)
...also wo gehen die hin? Oben an die HA?

[Koernell]

Relais 1 ist ein 24v CPU Lüfter, der entstört ist.
3 u. 4 geben Signal auf die Siemens logo für Heizungspumpe und Ventil. Ist also 24V und die sind nicht entstört muss ich zugeben.
6 ist die Poolpumpe, geht auch zunächst lediglich als Signal auf die Siemens Logo
7 und 8 sind ph- und Chlor die auf die Finder Zeitrelais gehen. Die sind entstört.

Das untere Entstörglied ist nochmal als Gesamtentstörer an meinen 24V Verbrauchern auf den Verteilklemmen geschaltet.

[Alex]

....diese Snubber entstören keine 24V. Nur 230VAC Verbraucher.

Also mit welcher Steuerspannung werden die Finder Wischer angesteuert (von Relais 7 und 8)?
Was für Dosierpumpen verwendest Du (welche Betriebsspannung). Wenn es 230V Dosierpumpen sind, haben die dann noch jeweils ein eigenes Entstörglied (müssen sie haben)?


Alles was auf die Logo geht... hm... das sind sowas wie "Schaltereingänge" an der Logo? Dann sollte das so passen, da gibts ja keinen induktiven Verbraucher.

[Koernell]

Die Wischer werden mit 230V Spannung angesteuert. Genauso wie die Dosierpumpen.
Sind aber nur auf der Dosierpumpenseite entstört. Dann werde ich mal auf der Steuerseite auch Entstörer einsetzen.
Oder ist es vorteilhafter auf 24V Steuerspannung umzubauen? Das wäre auch schnell machbar.

[Alex]

Nein nicht auf 24V umbauen.

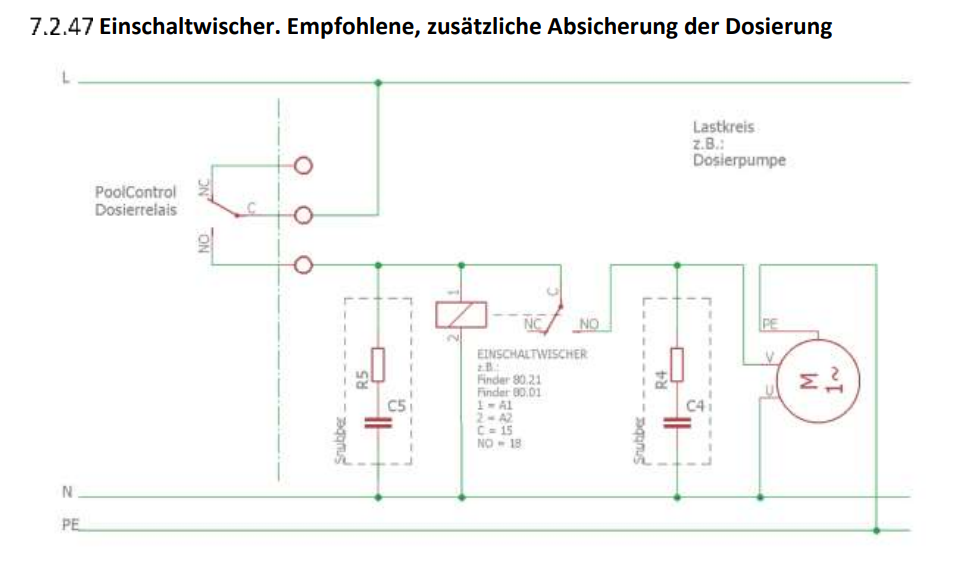

Die Schaltung sollte exakt(!) so ausgeführt sein wie in der Anleitung, ansonsten kann man die Wischer auch weglassen. Dann fehlt die Redundanz die dieser Aufbau bietet

[Koernell]

Danke Alex.
Dann werde ich jetzt erstmal versuchen auf der Steuerseite auch die Snubber einzubinden und sehen, ob das eine Verbesserung bringt.

Edit: mist, gerade die Kabel beiseite geschoben. Auch auf der Steuerseite habe ich bereits Entstörglieder.
Ist das egal, welche Seite an L und N kommt, oder sind die Richtungsgebunden?

[miki]

Hallo zusammen,

seit wenigen Tagen habe ich keine Statistik mehr in der Phase2. Dachte erst es sei der Cache meines Handy Browser. Leeren brachte aber nix. Zwei weitere Browser auf dem Gerät auch nicht, Reboot auch nicht. Anderes Handy gleiches Bild, jetzt am PC siehe Anlage. Die "alte" Ansicht hat kein Problem die Statistik anzuzeigen.
Ideen oder soll ich mal wieder die SD Karte mit Chkdsk prüfen?

Danke & lg michael

[miki]

Ach ja, meine Frage von vor 2Min bitte vergessen, habe grade erst das Thema gesehen. Danke für die Lösung!
lgm
