E-Planung

[markus]

Hallo zusammen,
als blutiger Anfänger habe ich mich dank des Controllers viel mit dem Thema E-Planung und E-Technik beschäftigt und möchte euch hier mal meinen ersten Entwurf zur Prüfung einstellen. Natürlich ist alles Laienhaft und entspricht sicher nicht der Norm. Auch Änderungen wird es vermutlich noch geben.

Wäre schön wenn Ihr einmal darüber schauen könnt, damit ich nicht in die komplett falsche Richtung laufe.

P.S. Das Relais beim Absorber habe ich nur verwendet, da es einen Manuellen Off/On/Auto Betrieb hat, den ich gerne als Physikalischen Zusatzschalter hätte. So könnte Notfalls auch ein Laie Gewisse Dinge auf meine Anweisung bedienen, ohne Controller Zugriff.

Vielen Dank und schöne Grüße,
Markus

Elektroplanung_Entwurf.pdf

(39.31 KiB) 441-mal heruntergeladen

[Alex]

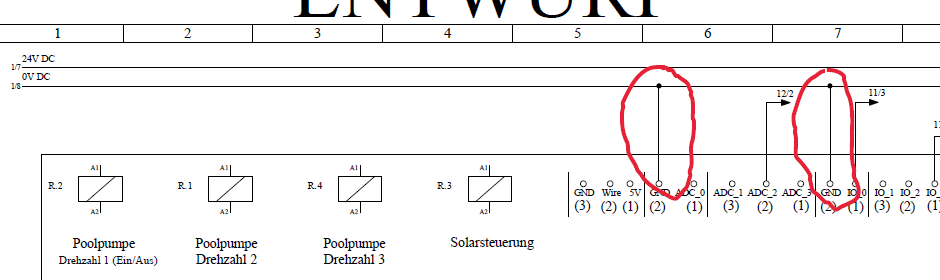

- Evtl. noch ein Entstörglied an L und N des Netzteiles der Poolbeleuchtung
- GND des 5V Netzteiles braucht noch irgendwo eine Verbindung an eine GND klemme der Steuerung (egal welche)
z.B. anstatt einer dieser beiden, den GND des 24VDC Netzteiles brauchst nicht extra an die Klemmen verdrahten


Sonst hab ich jetzt nix gesehen.
Was für einen Belimo hast Du? ... je nach Ausführung wird er gff. anders angeschlossen.

[Alex]

>>GND des 5V Netzteiles braucht noch irgendwo eine Verbindung an eine GND klemme der Steuerung (egal welche)
...ach ne sorry, is ja drin auf Blatt_1

[markus]

Frag mich bitte nicht nach dem genauem Typ, Strom an -> Fährt auf. Strom weg -> Federrückholung -> Fährt zu.

[Alex]

ja, dann passt es schon.

[markus]

- Evtl. noch ein Entstörglied an L und N des Netzteiles der Poolbeleuchtung
- GND des 5V Netzteiles braucht noch irgendwo eine Verbindung an eine GND klemme der Steuerung (egal welche)
z.B. anstatt einer dieser beiden, den GND des 24VDC Netzteiles brauchst nicht extra an die Klemmen verdrahten


Sonst hab ich jetzt nix gesehen.
Was für einen Belimo hast Du? ... je nach Ausführung wird er gff. anders angeschlossen.

Heißt ich brauche nur eine GND Klemme am Kontroller verkabeln, oder müssen beide an die GND Schiene?

[Alex]

Wenn Du - wie in Blatt_1 - die GNDs des 5V Netzteiles und des 24V Netzteiles schon zusammen auf einer "GND Schiene" hast, musst Du nichts weiter verdrahten.
Alle GND Klemmen an der ProCon sind sowieso intern mit dem GND Anschluss bei der Spannungsversurgung verbunden.

[markus]

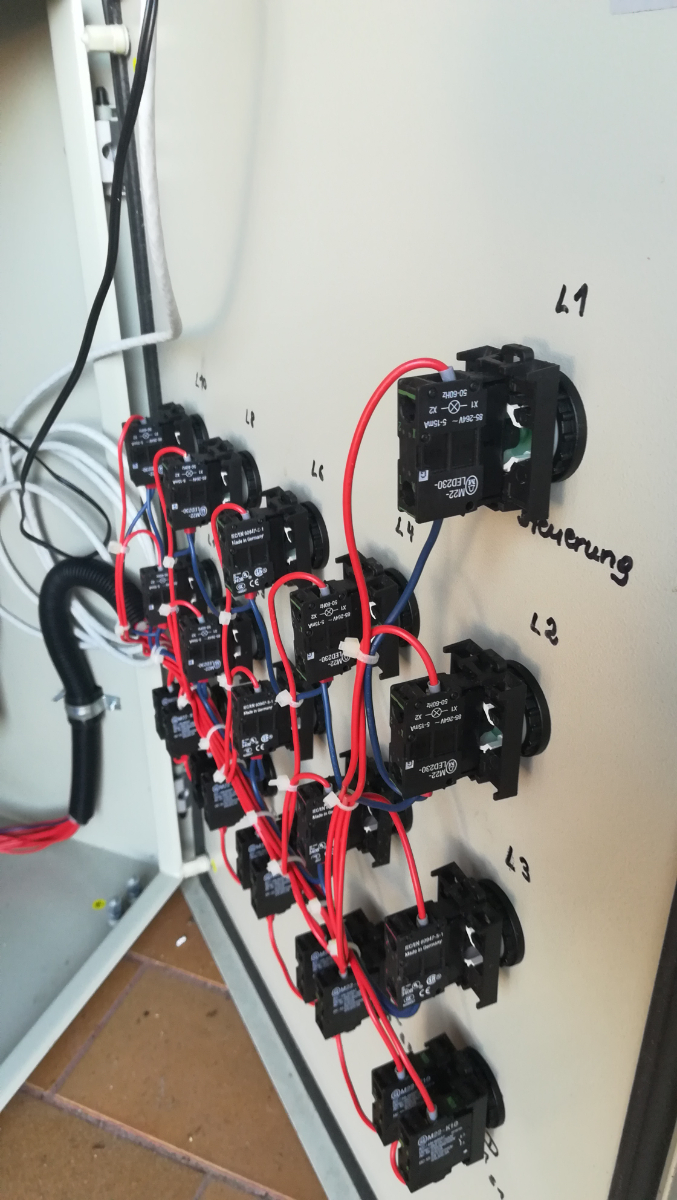

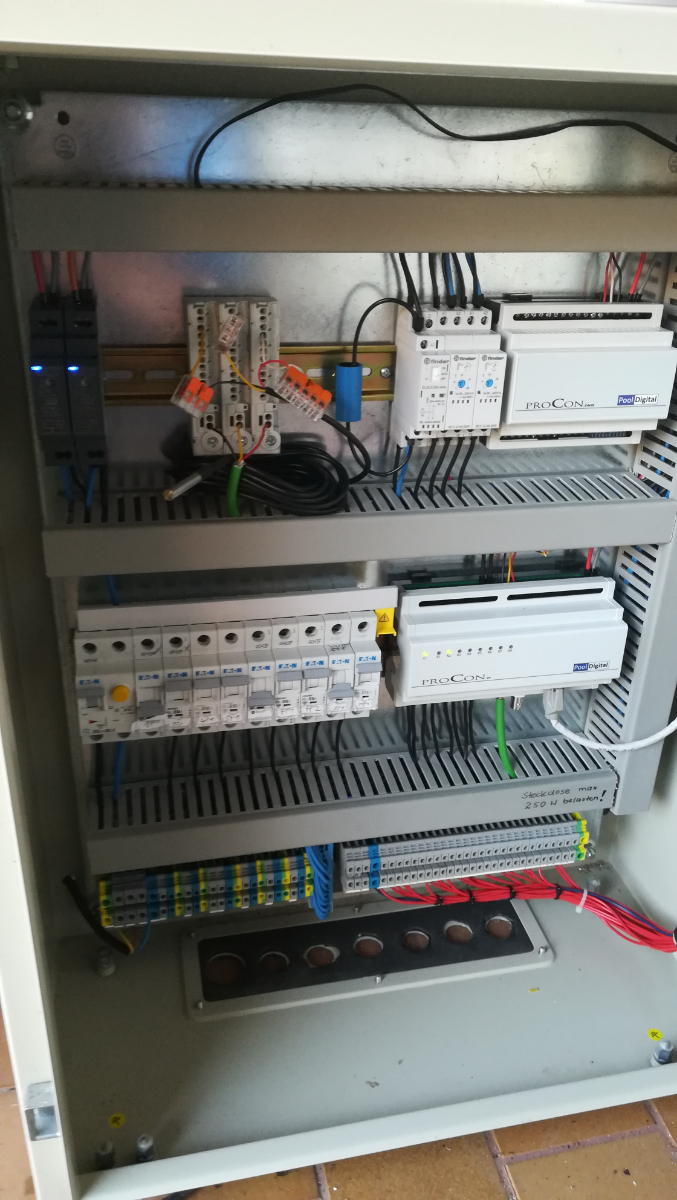

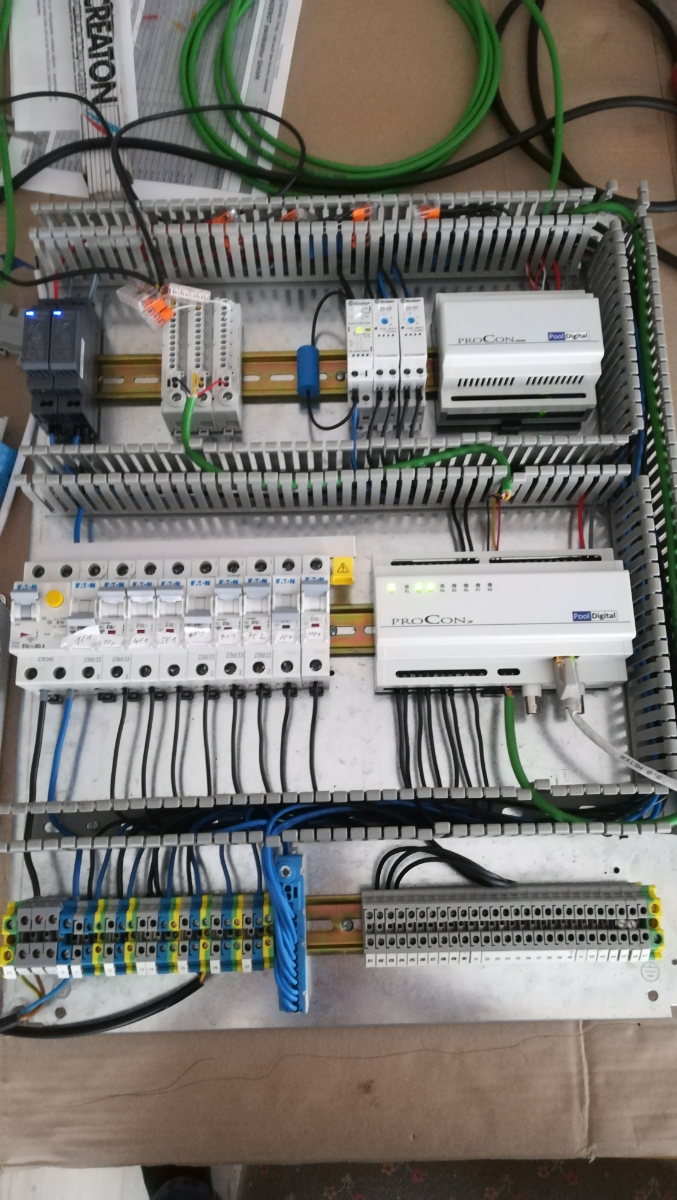

So,

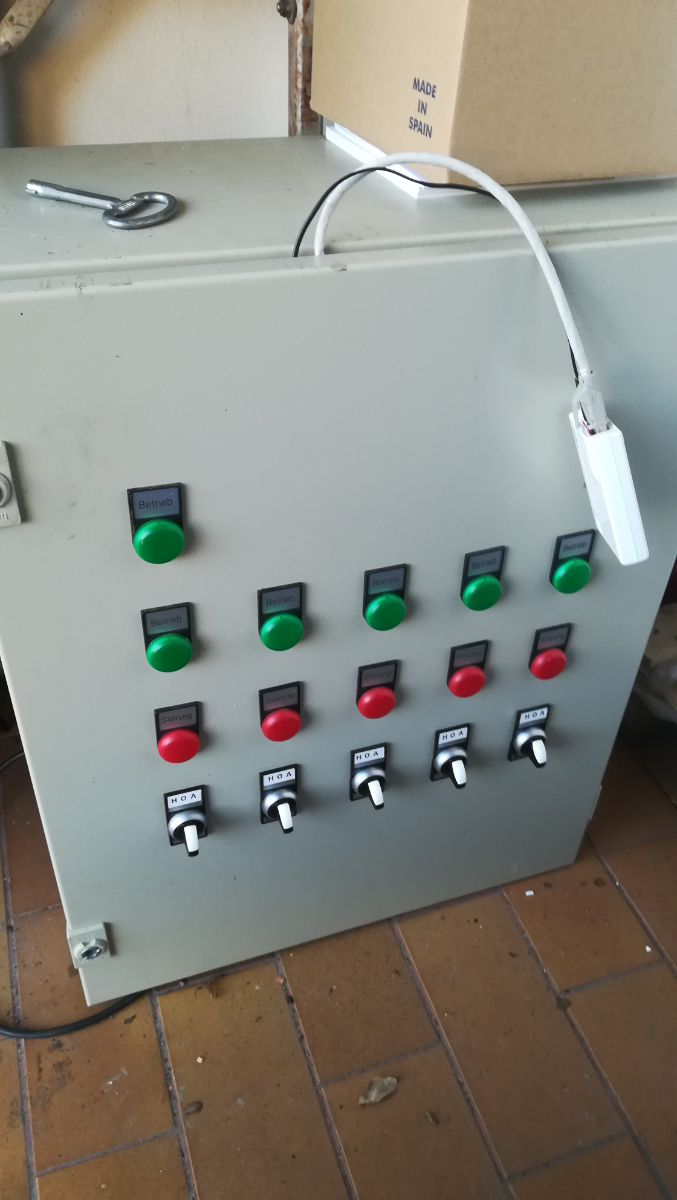

die freie Zeit genutzt und mal die Verkabelung gemacht. Den Schrank hab ich bei Ebay geschossen, deshalb die vielen Schalter und Lampen.
3 Lampen benutze ich zur Signalisierung von PH, CL und Solarabsorber. Der Rest ist noch nicht angeschlossen.






[braunrob]

Schön schön!
Sieht aufgeräumt aus, bis auf 1 Wire

Bei One-Wire gehst du in dem Klemmverteiler also Sternförmig zu den Sensoren.

Frage ich google nach Sternförmiger oder Serieller 1-Wire Verkabelung bekomme ich:
".... im 1-Wire Planungshandbuch 2.02 steht dazu auf Seite 23, dass Sternpunkte zu vermeiden sind, weil sich dort "Reflexionen addieren, was zu Signalverfälschungen führt". "

Was immer das auch heißt, bei meiner Loxone Haussteuerung habe ich beides versucht, beides funktioniert.

Bin gespannt auf deine Inbetriebnahme, bin grad selbst am Schaltschrank bauen!

[markus]

Danke.
Ja, im Moment ist da nur ein Testsensor angeschlossen...
Evtl. fasse ich auch noch außrhalb vom Schrank verschiedene Sensoren zusammen. Soviele hab ich ja nicht

[markus]

So, heute hab ich mal meine Rohrplanung vervollständigt. Vielleicht könnt Ihr mit Eurem geschulten Auge nochmal einen Blick drauf werfen, ob mir grobe Fehler unterlaufen sind....
Hab das ganze Probiert so zu zeichnen, wie es später dann auch an der Wand verschraubt wird.


P.S.: @Alex: Kannst vielleicht den Thread umbenennen, dann stell ich alle hier ein und nicht nur die E-Planung.

[Alex]

Jo, sieht OK aus.
Dosierung solltest halt über irgendeine Regel sperren wenn "Schwall" in Betrieb ist... an dem Impfstellen steht ja dann das Wasser nur rum, wenn die läuft.

[markus]

Du meinst über ne normale Analog Regel? Also ph/cl schaltet oft in Abhängigkeit von schwall?

[Alex]

Ja.. wäre z.B. eine Lösung.

Alternative - würde mir noch einfallen - mit dem Endanschlag des Belimo rumspielen und den z.B. nicht 100% umstellen. Dann steht das Wasser nie ganz im Rohr zu den ELDs und die Dosierung könnte weiterlaufen (für den Fall das irgendwer stundenlang unter der Schwalldusche steht und die immer wieder aktiviert)
