Wie fange ich an?

[arphex]

Hallo zusammen,

habe mir folgendes bestellt:
pooldigital
1x ProCon.IP Poolsteuerung Artikel-Nr.: PCIP001
2x Seko Dosierpumpe PE 1.5l/h 230V Artikel-Nr.: DP15001
1x Redox Glas-Elektrode, Platin, PG13.5, S8 Artikel-Nr.: ELRX001
1x pH Glas-Elektrode PG13.5, S8 Artikel-Nr.: ELPH001
1x Anschlusskit Messzelle Artikel-Nr.: AK06002
2x Elektrodenkabel BNC auf SN6, 2m
1x Kalibrierlösungen (Set) Artikel-Nr.: KS05001
1x 24V Schaltnetzteil, Meanwell HDR 15-24 Artikel-Nr.: HDR1524
1x 5V Schaltnetzteil, Meanwell HDR 15-5 Artikel-Nr.: HDR155
1x Durchflussgeber / Impulsgeber Artikel-Nr.: DG06001
2x Digitaler Temperatursensor, 3m Artikel-Nr.: TS03002 -
5x Entstörglied / RC-Glied Artikel-Nr.: RC01001
1x Drucktransmitter, Drucksensor, Filterdruckmessung, 4..20mA Artikel-Nr.: DT16001


rst
4x PVC T-Stück 90 Grad reduziert Artikelnummer: SHOP-1700-130R-PAPA
4x PVC Reduzierstutzen Artikelnummer: SHOP-1700-246-PAPA - 2x 1/4" (Messwasser) und 2x 3/8" (Impfventile)

pohltechnik
2x 1/2 Zoll Einschraub-Tauchhülse für Ø 6mm Sensoren Art.Nr.: TAUH-10-1/2"va50x6 -

1x Kombidurchflusszelle für Dos Cl 2 Deluxe und Dos pH/Rx Basic

Meine Basis ist das Verrohrungsschema auf Seite 126 der Procon Anleitung, bzw. aus diesem Thread
Das gilt es jetzt nachzubauen.

Was ich bis jetzt geamcht habe
- Das Loch in die Messzelle gebohrt
- nach Infos gesucht

Nächste Schritte
Ich würde nun mit der Messzelle beginnen.
Was mach ich jetzt als nächstes mit den Bauteilen die vor mir liegen.

Die Reduzierstücke klebt man in diesesT-Stück.
Wie gehts dann weiter?
Gehört dieses kleine 90° Stück in das Einsteckenede (unterhalb der pH-Elektrode)? Zerlegen war easy

[einsiedlerxx]

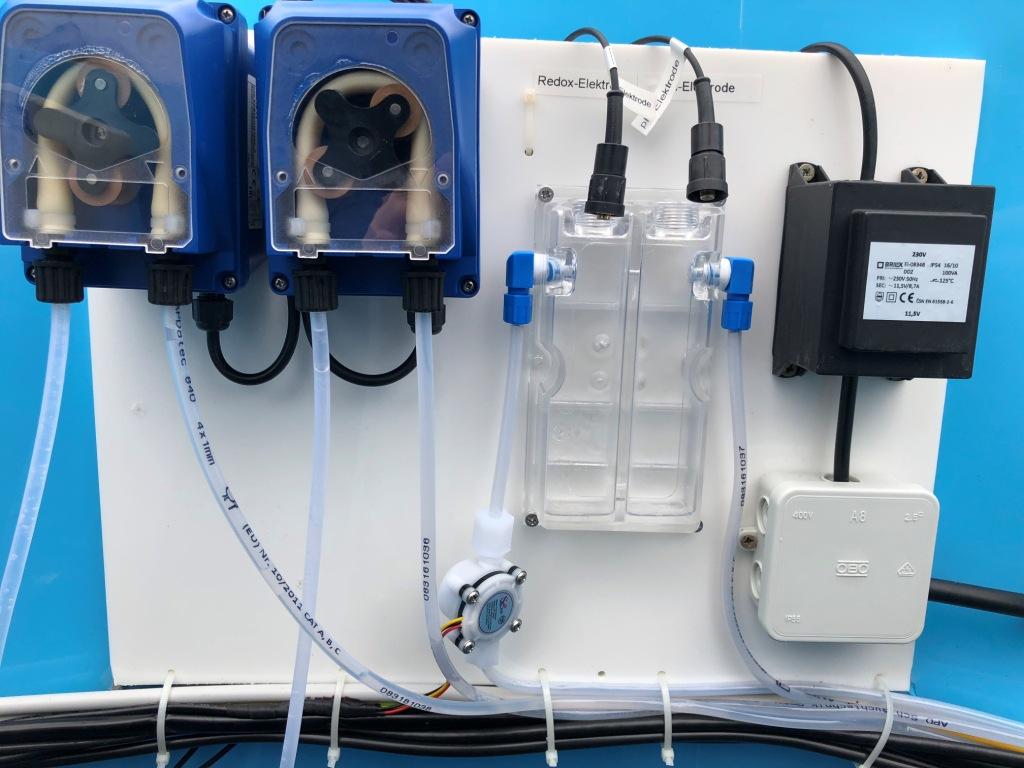

... schau mal, so muss es am Ende an der Messzelle aussehen:
dann die Reduzierstücke in die T-STücke einkleben, die Hähne mit Teflonband in die Reduzierstücke einschrauben, ein T-Stück kommt in die Verrohrung vor die Filterpumpe (Saugseite), das andere nach dem Filter (Druckseite).


[arphex]

Danke dir. Das hilft schon mal viel.

Habe das Kit hier gekauft: https://www.pooldigital.de/messzel ... -messzelle
Mir reicht dann der Stecker hier an den 1/4" Anschlüssen seitlich mit Teflonband oder?

[einsiedlerxx]

... sorry, ich habe noch das alte Set. Mit den QuickFit-Anschlüssen weiß ich nicht Bescheid. Wird Dir bestimmt Alex beantworten.

[Alex]

Wo die Kugelhähne hingehören ist auf den Bildern hier ja ersichtlich
viewtopic.php?f=47&t=12&p=19099#p13
Nachdem dann im Set schon nix anderes mit 1/4" Gewinden mehr übrig ist außer die kurzen Verschraubungen - gehören die entsprechend in die Messzelle
Die Winkel sind nach belieben zu verwenden.... oder halt eben nicht wenn man sie nicht braucht/will.

[arphex]

Das Basteln hat heute richtig Spaß gemacht. Man kann ja eh nicht viel anderes machen und meine Mädels habe ich mit Elsa ruhig gestellt.

Heut früh noch alles unberührt:


Nach Kleberei bisschen später, darauf geachtet, dass es nicht an der höchsten Stelle ist.
Den Stutzen vor der Pumpe sieht man leider auf dem Bild nicht, schaut aber auch nach unten.


Brett an die Wand gemacht für Pumpen, Zelle und Verteilerkasten.



Elektronik würde ich jetzt, ausgehend aus diesem Post so anordnen



Welcher nächste Schritt würde jetzt Sinn machen?
Folgt jetzt Kapitel 7.2.46?

[arphex]

So ein paar Tage her. Kam erst heute wieder dazu da ich endlich mal nen Tag Urlaub hatte.

Das System läuft nun seit 2h . Ich hab eigentlich alles geklebt. Auch für die WP gleich mal nen Bypass geklebt.
Frontend geht und auch meine Unterverteilung ist soweit fertig.
Tempsensor wird noch keiner in der Config angezeigt, muss morgen wenns hell ist mal schauen. RomCode ist irgendwie keiner da.

Auch komm ich schon vom Internet drauf, hab einfach den myfritz! Account genommen und auf http://blablabla.myfritz.net/gui/phase2/viewdsp.htm gelegt.
Das hängt jetzt auf einer Subdomain meiner Homepage. Klappt.

Finde aber keine Information zu der Wettereinstellung. Habe in der phase2 Konfig was von Wetter gesehen.
Hier angemeldet https://home.openweathermap.org/ aber welche API brauch ich?

[Alex]

Bei der kostenfreien Version von OpenWeatherMap gibts nur einen API KEY.
Die Anleitung kennst Du: https://www.pooldigital.de/trm/kurzanleitung.pdf ?
Da ist das ab Seite 13..14 beschrieben ... musst bei denen auf der Seite (wenn Du schon angemeldet bist) auf den Menüpunkt API KEYs klicken... dann wird der angezeigt... sollte er zumindest

[arphex]

Die Anleitung kannte ich nicht
Danke, nochmal was zum lesen

[arphex]

Welchen Kabel Querschnitt soll ich denn für die poolbeleuchtung nehmen?

Die LEDs haben 2x 48 Watt https://www.amazon.de/dp/B01N4FZSNT/ref ... KEb8NY7MQQ

Geht das direkt?

[Alex]

"Direkt"?
Du meinst direkt das Netzteil der LEDs über ein Relais der Procon schalten? ... ja.


>>Welchen Kabel Querschnitt...
Was sind das denn für Dinger... Betriebsspannung? und was für eine Strecke von Trafo/Netzteil bis Lampe?

[arphex]

"Direkt"?
Du meinst direkt das Netzteil der LEDs über ein Relais der Procon schalten? ... ja.


>>Welchen Kabel Querschnitt...
Was sind das denn für Dinger... Betriebsspannung? und was für eine Strecke von Trafo/Netzteil bis Lampe?

Netzteil ist keines dabei. Daher überlege ich mir ob’s auch ohne eines geht.
Procon zu den beiden Lampen ca 16m
Spannung denke ich 12v

[Alex]

Muss auf der Lampe oder dem Karton stehen was die brauchen... 12V ... 24V... AC ... DC.
Netzteil brauchst Du dann aber doch immer das die entsprechende Spannung liefert.

[arphex]

Ich hab die Lampen noch nicht.
Kommen erst nächste Woche per Post.

Hätte aber gerne Kabel vorbereitet.

[Alex]

...dazu muss aber eben die Spannung und die Leistung bekannt sein.

In der Krimskrams Beschreibung bei Amazon steht einmal was von 48W einmal was von 25W.... dann mal was von 12/24V ... dann mal Wechselspannung... in den Fragen was von DC (Gleichspannung)... da kannst erstmal nix mit anfangen.

[arphex]

Danke dir. Auch fürs mit-recherchieren.

Dachte wenn ich da ein universelles 3x1,5m2 reinziehe kann ich vllt nicht so viel falsch machen

[Alex]

mit einem 10mm² "machst nix falsch".
1.5 reicht in keinem aller Fälle.

Zur Not geht ein 6mm² vom Trafo zu jeweils jeder der Lampen... aber ohne genaue Daten...

[arphex]

Uja dann lag ich ja ganz falsch.
Also die Lampen haben 12v / 48watt

Ergo kommen vol Trafo 12v und 8A oder?
(Da ich ja zwei Lampen habe)

[Alex]

jo.. wenn 12V/48W richtig sind - 4A pro Lampe (und ein 6mm² Kabel zu jeder Lampe einzeln - 6mm² is zwar schon an der Grenze, aber geht noch)

[arphex]

Hi,
1. zu den LEDs nochmal: Den Trafo kann ich doch direkt schalten oder? Primär 230V und Sekundär 12V mit 100W?

2. An welchem Anschluss schliesse ich denn die Dosierpumpen an? Finde keine Beschreibung in der Anleitung dazu. Oder ist das egal und man konfiguriert sich das dann entsprechend?

3. Den Pool lasse ich gerade einlaufen. Was mach ich dann als erstes?

Gruß
