Was Elektrik an geht bin ich ein ziemlicher Laie und ich werde wohl Teile der Verkabelung wohl durch einen fachkundigen Elektriker durchführen lassen (müssen).
Trotzdem verstehe ich gerne die Zusammenhänge. Vielleicht kann mir einer von Euch dabei helfen ...
Den Controller selbst habe ich mit zwei Temperaturfühlern am Laufen - das war kein Problem. Der Anschluss der Dosierpumpe (mit dem Wischer) ist mir aber nicht klar ...
Ich treffe mal folgende Annahmen:
L (Braunes Kabel) // N (Blaues Kabel)
Ohne die 80.21er Wischer hätte ich die Verkabelung der Dosierpumpe wie folgt gemacht:
L an einen Relais Port CO angeschlossen -> NO an braunes Kabel der Dosierpumpe (V) und N an blaues Kabel der Dosierpumpe (U). Zwischen V und U hätte ich einen Snubber angeschlossen
Nun die Variante mit dem Wischer ins Spiel:

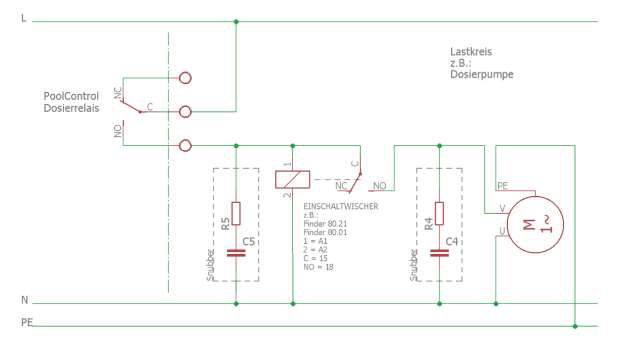

L an einen Relais Port CO angeschlossen -> NO an Port 1 (A1) des Wischers (vorher einen Snubber zwischen NO und N) Port 2 (A2) des Wischers an N
Jetzt fehlt mir irgendwie die weitere Verbindung zur Dosierpumpe
Kommt jetzt einfach ein Kabel von NO (18) nach V der Dosierpumpe und N wird einfach an U der Dosierpumpe angeschlossen? (zwischen V und U gibt es wieder den Snubber)
Danke und schöne Grüße
Marco
