Hilfestellung

[chagoi]

hallo
kann mir bitte jemand etwas zu meinem aufbau sagen?

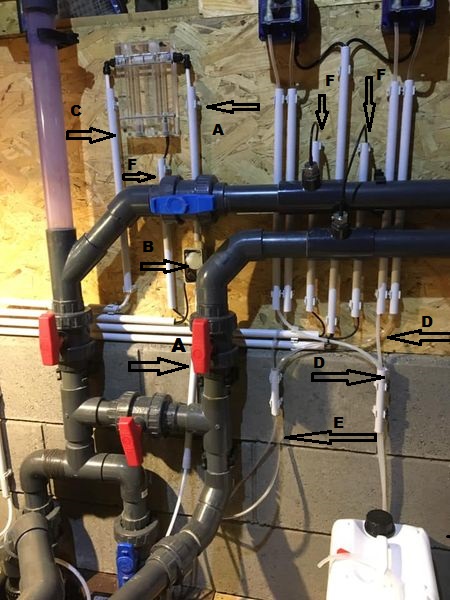

steuerung X.jpg (99.21 KiB) 169 mal betrachtet

A = zuleitung nach dem wegeventil zur messkammer
B = durchflussgeber
C = rücklauf aus messkammer in die entleerungs öffnung der pumpe
D = ansaugung zu den dosierpumpen
E = einspeisung in die rücklaufleitung zu den düsen
F = temteratursensoren

jetzt stehe vor einem berg von problemen wo oder wie erfahre ich wo ich welche pumpe anklemme?
temperatur habe ich hinbekommen.
gibt es einen anklemmplan für anfänger? über die suche bin ich nicht weiter gekommen.
gruß frank

[Alex]

...sieht fast richtig aus. Bei den Dosierpumpen ist der "weiße" Schlauch für die Druckseite, der transparente für die Saugseite (in den Kanister).

>> wo oder wie erfahre ich wo ich welche pumpe anklemme?
Gibt keine Vorgabe... Du kannst jedes beliebige Relais für alles verwenden. Das wird am Ende ja nur über die Konfiguration auf der Benutzeroberfläche festgelegt welches Relais "was" steuert.

[chagoi]

Hallo,

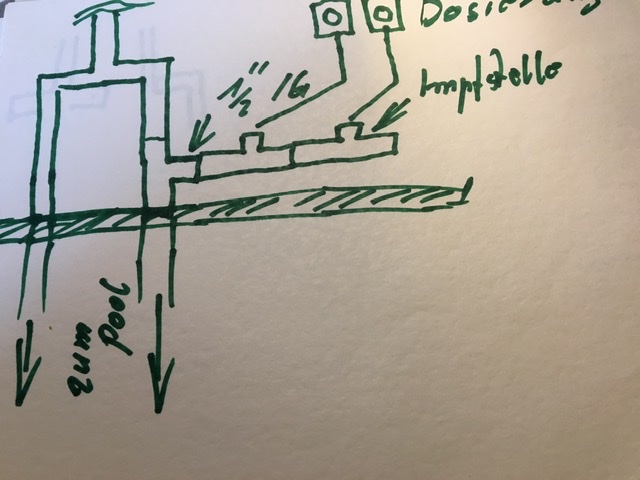

Ich ich bitte um Information ob das so funktionieren kann. Ich habe vor die
impfstellen wie auf der Skizze zu sehen ist einzubauen.
Ich vermute aber dass das vom Filter kommende Wasser welches zu dem Einlaufdüsen geht in den Abzweig der Impfstellen drückt. Ich wüsste gerne ob der Druck von den Dosiertpumpen reicht um
gegen das drückende Wasser anzukommen.


Gruß Frank


[Alex]

Ja, reicht schon. Ist ja so vorgesehen, das die Impfstellen im Haupt-Wasserstrom sitzen.

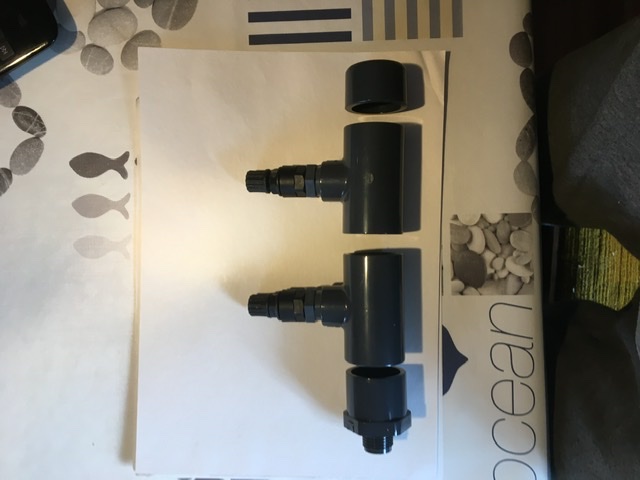

Die sollten aber nicht in so einen "toten" Abzweig gesetzt werden (so ist es nicht gedacht) sondern die sollen mit den T-Stücken tatsächlich direkt in das Rohr, das zurück zu den Einlaufdüsen geht.

[chagoi]

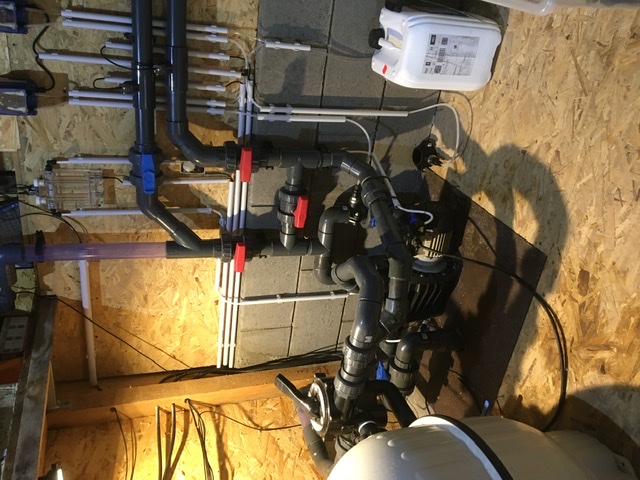

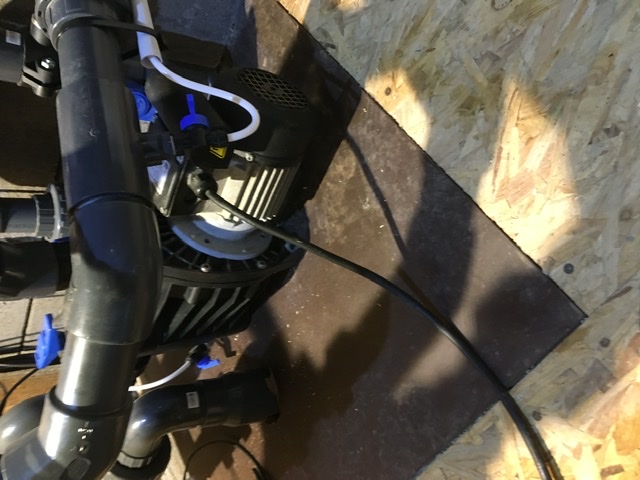

Abzweig für Impfstellen entfernt.
Schläuche von Dosier Pumpe getauscht.

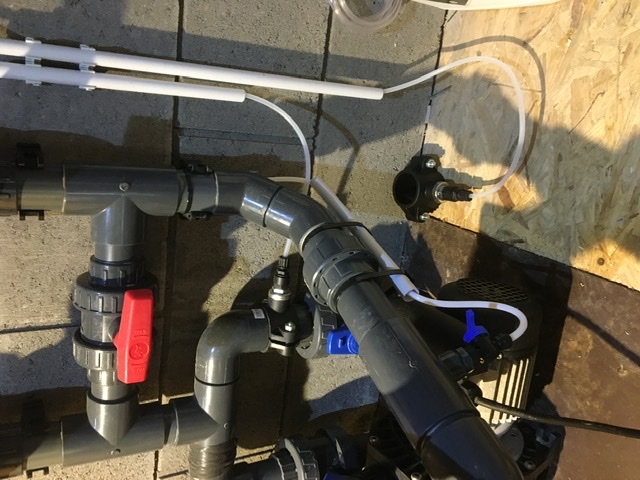

Vorlauf für den Durchflusssensor in die Druckleitung eingebaut.
Jetzt heißt es Bedienungsanleitungen wälzen damit ich den Durchflusssensor an klemmen kann.
Gruß Frank




[Alex]

>>Jetzt heißt es Bedienungsanleitungen wälzen damit ich den Durchflusssensor an klemmen kann.
...Seite 118

[chagoi]

Hallo Alex,
Ich habe gestern alles angeklemmt aber ich bekomme keine Anzeige oben links unter analoge Eingänge Anströmung.
Wenn ich den5 V Zrafo kurz stromlos mache und wieder einschalte kommt für drei 4 Sekunden eine Anzeige


[Alex]

...Prüf mal ob Du die "GND Verbindung" gemacht hast (Verbindung von 5V Netzteil GND, auf eine GND Klemme an der ProCon).

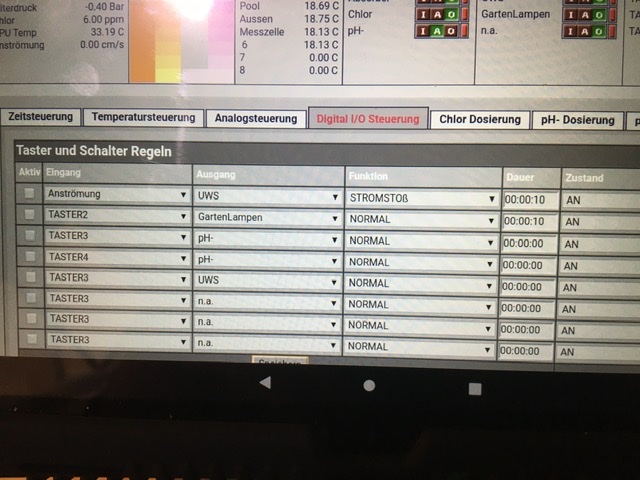

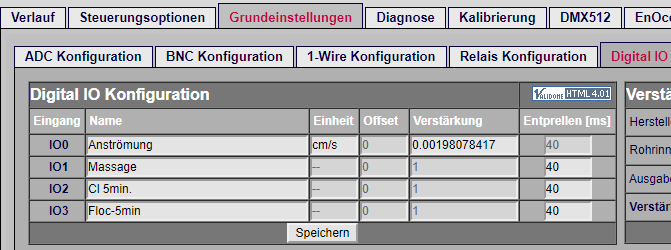

und GRUNDEINSTELLUNGEN -> DIGITAL I/O muss so aussehen (1.Zeile)

[chagoi]

Hallo danke für die schnelle Antwort habe den Fehler jetzt gefunden, Kann man halt nichts machen wenn man für die einfachsten Sachen zu blöd ist.
Ich hatte nur plus und minus am 5 V Ausgang des Trafos vertauscht.Meine an Strömung zeigt jetzt 14,39 cm Sekunde an.Was sagt mir der Wert

[Alex]

>>Was sagt mir der Wert
Das Wasser durch die Messzelle fließt
Kannst einen der Kugelhähne noch ein bisschen zudrehen... irgendwas zw. 2 und 10cm/sec ist ausreichend.
