Anschluss eines Tankgebers (Füllstand messen)

[Mario]

Servus,
ich bin gerade an der Planung bez. meiner automatisierten Rückspülung.
Im gleichen Atemzug wollte ich auch ein automatisches Nachfüllen und hierfür eine Pegelstandsmessung aufbauen.
Am liebsten wäre mir eine Pegelstandsanzeige die am Analog-Eingang (z.B. 0 oder 1) angeschlossen wird,
um für Aktionen dann die analogen Regeln/Alarme zu verwenden.

Über die mech. oder konstr. Lösung geht es mir hierbei nicht, hab da jetzt einen Lösungsansatz.

Ich benötige mal die Hilfe eines oder einiger „elektr. Fachkräfte“ hier…

Also ich würde gern einen Geber in der Art eines Schwimmerschalters nutzen, so etwa in dieser Art:
http://www.awn.de/awn-wasser-und-treibstoff-geber.html

Der den ich nutzen wollte, geht von 33 bis 240 Ohm (realer Nutzbereich vermutlich ab 85-100 bis 240 Ohm).
Flanschdm.-Lochkreis: 54mm M5, Schwimmerdm.: ~38mm, Länge-Nutzbereich: 25cm + Montageplatte mit Anschlussblock ca. 2cm
Pool voll = Schwimmer oben = 33 Ohm (bzw. dann 85- 100)
Pool (eher der Skimmer ) leer = Schwimmer unten = 240 Ohm
Nutzbar für 6V, 12V oder 24V.

Hierfür benötige ich Hilfe für den elektrischen Anschluss am Analog-Eingang…

Bevor ich den bestelle, geht das und wenn ja wie

Will den Controller ja noch nen Weilchen benutzen und bevor ich da was "zerlege" frag ich lieber mal nach...

[Mario]

Servus Norbert,
bez. des Links vom Alex, das ist nen Schalter (bräuchte für meine Vorstellung dann 3 Stk., mangelt mir an Eingängen hierfür)...

Der von mir verlinkte hat, wie du richtig bemerkt hast, 0-190Ohm...
Ich habe einen gefunden der von 33 bis 240 Ohm geht (sieht fast genau so aus) und hoffe mir damit eine bessere Auflösung (hab ich da falsch gedacht?)

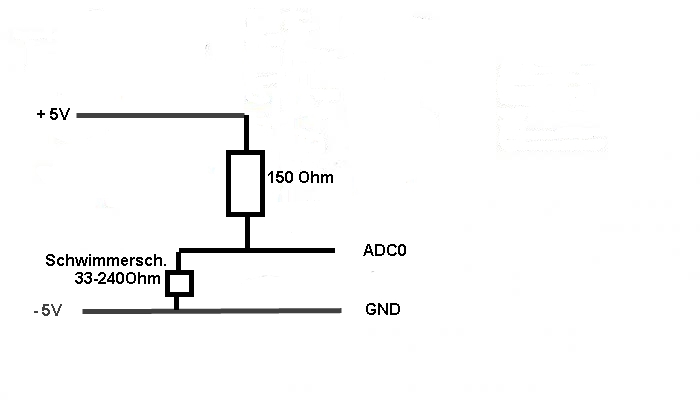

Zu deiner Schaltung, so richtig?

Klemmplan Schwimmerschalter.jpg (30.59 KiB) 528 mal betrachtet

[skoschke]

Die Schaltung ist richtig!

Ciao
Stefan

[Mario]

Danke soweit,
mit den Widerständen das werd ich nie begreifen...
weniger Widerstand und es geht runter auf 0,38V

Aber egal, drum fragt man ja

Mit den Wellen... da hab ich ne mechanische Lösung für (kenn ich mich besser mit aus)

Also nochmals danke


Edit:

Ground bleibt Ground, nicht -5V !!

Ich als "Fachpersonal" muss doch wissen wo ich das anklemmen tun soll

[Alex]

...Und bei 30 Ohm hättest Du 0,38V auf dem Eingang...

0,83V... oder? Hab da ja auch keine Ahnung davon

[etm]

Hallo zusammen

Die Ideen von Mario sind mal wieder der Hammer

Ich habe auch nach solchen Sensoren gesucht und wurde in der Bucht fündig. Vielleicht eine Alternative auch für Mario und andere

http://www.ebay.de/itm/CASN-SB-Fullstan ... 3a98696634

@Mario: Hab ich es richtig verstanden, dass dein Sensor in den Skimmer soll und darf dann fragen wie du den Wellenschlag kompensieren willst?

Gruß

Ralf

[Gunar]

Wer da aber mit der Salzelektrolyse arbeitet sollte sich noch einen Durchflußaufaddierer anlachen, den durch die Automatic geht jedes Gefühl oder Meßbarkeit zum Salznachfüllen verlohren.
Verdunstung macht ja nix, das Salz bleibt ja im Becken, aber Rückspühlen, da sollte das Ding aus sein.

[Mario]

Salzelekrolyse hab ich nicht und auch nicht geplant, (Ralf plant sowas, solltest evtl. über sowas nachdenken)
Man kann den ja auch nur zum Anzeigen nehmen um zu sehen wadd da los is um ggf. Meldungen abzusetzten...

Erst einmal zur Erklärung, mein Skimmer sitz frei zugänglich in einer Ecke vom Einstieg (1m*1m) zu meinem "Loch".
Oben ist den "Deckel" drüber, den sieht man also normal nicht, der Geber darf aber daher im Aufbau nicht höher werden wie die Oberkante vom Skimmer...

Ich plane vom Skimmer ein Abgang (dachte da an dm 20 / seitlich) zu einem Rohr (dm80 oder sogar 110 mal schauen was ich so rumliegen hab) in das "dicke" Rohr soll der Geber mit einem zusätzlichem Schutzrohr wo ein paar Löchlein rein kommen.
Von dem dicken Rohr geht unten wieder ein dünnes (evtl. auch dm20) ab und geht unter dem Skimmer in den Ansaug (KH dazwischen).
Mit dem Kugelhahn dann einen ganz geringen Durchfluss einstellen damit die "Brühe" da nicht ewig drin stehen bleibt.
Einziges Problemchen, evtl. kommt da mal Dreck rein (Laub oder ähnliches) was mir den "Ansaug" von dieser "Messstrecke" zusetzt, da dann diese Messtrecke über den "Absauganschluss" leer läuft, bekomme ich dann zumindest ne Meldung (via analog Alarm, hoffe dad gait).

@Ralf, hätte ich so ne Düse übrig wie du für den Poolsauger nehmen willst, würde ich dort sowas dran "basteln".
T-Stücke in die Ansaugleitung dann nach oben, KH + Rohr und dann in Wasserstandshöhe den Geber, beim Bodensauger KH schließen und sonst offen...
Da könntest du dann ggf. auch das Frischwasser "reinplätschern" lassen...
Ich hab sowas aber leider nicht, daher wird das etwas umständlicher...


Edit: also bekomme ich 1,2V bis 3,07V richtig?

[Mario]

@Ralf:
Den hier hatte ich im Auge, der gleiche wie bei dir aber 10 Tökken billiger:

http://www.ebay.de/itm/Tankgeber-Geber- ... 417bdb98ef

[etm]

@Ralf:
Den hier hatte ich im Auge, der gleiche wie bei dir aber 10 Tökken billiger:

Oh mano........ Jetzt dachte ich mal auch 'nen Tipp zu haben, da kommt der Mario wieder um die Ecke und setzt einen drauf *Prost *

Ich geb zu, der ist dann noch interessanter.

@Ralf, hätte ich so ne Düse übrig wie du für den Poolsauger nehmen willst, würde ich dort sowas dran "basteln".
T-Stücke in die Ansaugleitung dann nach oben, KH + Rohr und dann in Wasserstandshöhe den Geber, beim Bodensauger KH schließen und sonst offen...
Da könntest du dann ggf. auch das Frischwasser "reinplätschern" lassen...

Irgendwie fehlt mir da deine Vorstellungskraft. nach "T-Stücke in die Ansaugleitung....." war ist schon raus
Wenn ich dich recht verstehe, müsste ich nach dem T-Stück der Ansaugleitung über den Technikschacht heraus und diesen Zweig dann auch mittels Kugelhahn im Saugerbetrieb verschließen? Dem zufolge würde noch ein Stellmotor dabei kommen?

Noch bin ich zum Glück nicht verrohrt. Die Lieferung ist aber gestern schon gekommen. Spätestens nächstes Wochenende schreibe ich besser keine Beiträge mehr nach stundenlangem Tangitschnüffeln

Gruß

[Mario]

Ich mal morgen früh mal was für dich in deinen Plan rein wie ich das bei dir lösen würde.
(Hab jetzt leider nur das Handy am Mann)

[Gunar]

Und warum nicht einfach von unten gegen den Skimmerdeckel verschraubt.
Oder ist dir das zu einfach?

[Mario]

Würde sicher auch gehen mit nein paar kleineren Löchlein im Schutzrohr...

Aber dann hab ich ggf. das gleiche Problem wie früher am Trabbi...
Da hat bei den damaligen Straßenverhältnissen die Tankanzeige auch immer gezappelt...

Hoffe das damit eher beruhigen zu können...
Werde aber natürlich beides testen, wenn deine erwähnte Version funzt spar ich mir den Rest

Muss dann allerdings meinen Deckel überarbeiten...

[Gunar]

Das Schutzrohr würde ich mir auch sparen, den Wellen machen doch nix.
Wir können es doch definierenen , Signal steht 20 Sek an, dann schalte mal.

[Mario]

Is nicht bei analog Signal
Da kannst du höchstens was über die Hysterese abfangen...
Aber wenn ich da ne Arschbombe mach, geht das von min auf max im 2 sec. Rhythmus...

[Mario]

Dazu dann gleich nochmal eine Frage an die "elektro-Fachkräfte"...

Die heutigen Tankanzeigen sind doch auch deutlich "träger" wie die "Alten", könnte man das "Gezappel" nicht auch elektrisch lösen
Dann könnte ich das wirklich direkt in den Skimmer setzten (auf das Schutzrohr würde ich dabei trotzdem nicht verzichten).

[Alex]

Edit: also bekomme ich 1,2V bis 3,07V richtig?

nö

x= 30*5/180=1,2V

nö





Dat is 150/180 ... und dat is 0.83V .. in Bayern... bei den elektrischen
3,07 passen... is aber auch grenzwertig, weil der eigentlich nur max 3,0 soll

[Mario]

Dann lieber nein kleineren nehmen?
Hätte da noch 1*100 + 1*47
Oder 1*100 + 3*10... oder 4*10


Mag da nix putt machen tun wollen...

[Alex]

ne, nen größeren... 160Ohm bräuchtest, dann wären es 3.0V... hab aber jetzt auch keinen Plan was es so alles gibt.

[Mario]

Hätte da 150 + 10, gehen da 2 in Reihe?
