Entstörglied an 3p-Schütz

[selfmade]

Ich male gerade einmal was ich die letzten Tage verdrahtet habe, um auch in 4 Wochen noch zu wissen was wo angeschlossen ist.
Dabei bin ich nun an dem einzigen Punkt angekommen den ich noch nicht in die Realität umgesetzt habe. Den Anschluss der Gegenstromanlage.
Ich habe parallel zu jeder Spule eines Eaton-Schützes für Filterpumpe und Schwallduschenpumpe ein Entstörglied gesetzt und auch an jeder Steckdose an der die Pumpen hängen.

Das wirft nun die Frage auf, ob ich konsequenter Weise zwischen jede Phase der Gegenstromanlage ein Entstörglied schalten sollte?

[selfmade]

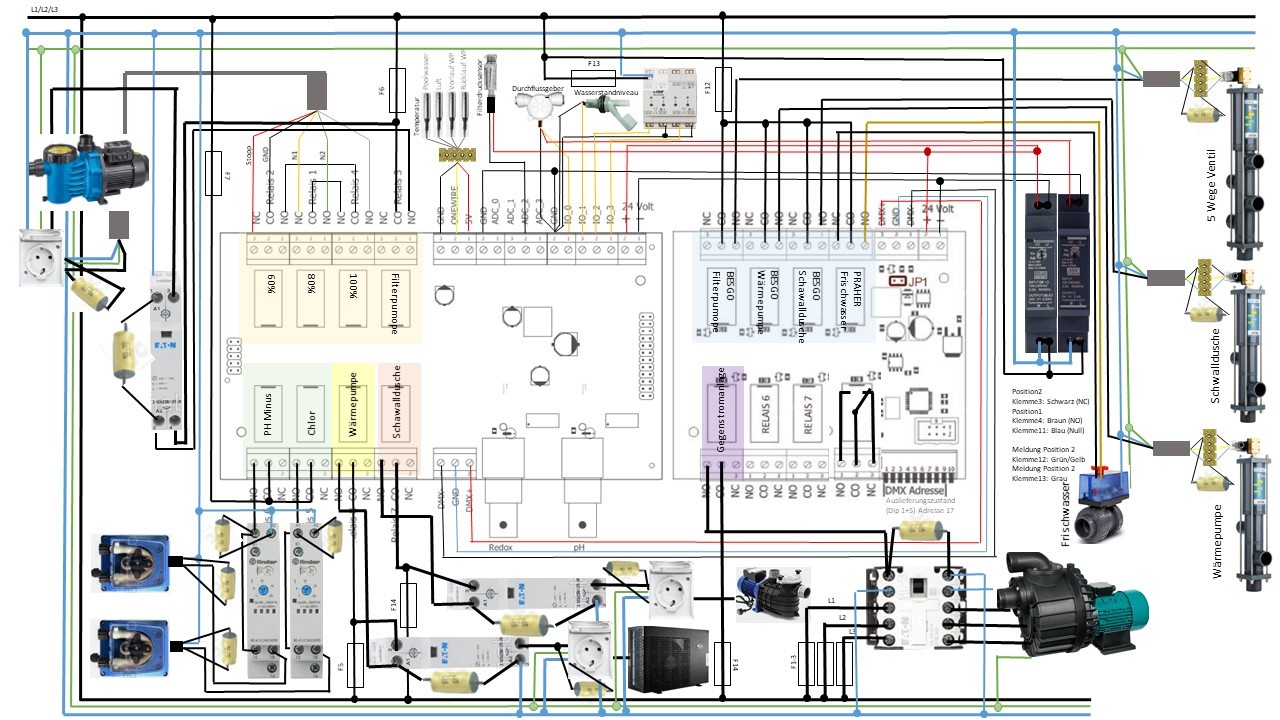

Da ich ja auch von den Ergüssen der Community partizipiert habe, poste ich hier, auf Idee einer Zeichnung aus dem Forum, meine Verdrahtung. Vielleicht hilft es der Nachwelt. Offen ist eben noch das Thema Entstörglied an dem 3phasen Eaton Schütz.

[selfmade]

Noch eine Frage hinterher. Bei dem Praher 2-Wege-Ventil meine ich hier im Forum gelesen zu haben, dass das bereits entstört wäre. Ist dem so oder besteht da noch Handlungsbedarf?

[Alex]

Nein, Praher sind mit die einzigen Stellantriebe, die nicht entstört sind... nimmst den tatsächlich nur für's Frischwasser?
Da hätte es jetzt aber auch irgendein 50,- € Messing-Motorhahn getan

400V Schütz (Spule) braucht einen Snubber, sonst nichts weiter.

...die Steckdosen für WP, Schwalldusche und Filterpumpe brauchen eigentlich auch keinen (macht aber auch nix, wenn welche drin wären).
Die einzige Ausnahme wo "zwei" drankommen ist (so ist es ja auch gezeichnet) die Dosierpumpen mit den Wischern.

[selfmade]

... nimmst den tatsächlich nur für's Frischwasser?

Meine Oma als Schneiderin hatte mir mal eine Lebensweisheit mit auf den Weg gegeben und sagte:

"Einen Knopf annähen, dass kostet 5 Pfennige. Gewusst wo kostet 5 Mark."

Und da ich das eben nicht besser wusste mit dem günstigen Motorhahn, hat es es eben mehr als 5 Mark gekostet. Ist Lehrgeld und geht im Rauschen dieses Projektes unter.

Danke, dann werde ich die restlichen Endstörglieder die ich noch habe als Daisy Chain an den Praher klemmen.

[tyr0n]

Ich glaube du hast dem Alex den Vorrat an Entstörglieder leergekauft

[selfmade]

Ist das so? Ich habe noch genügend übrig und kann liefern. Der Preis ist gerade stark gestiegen. (Muss ja meinen Strom irgendwie Strom bezahlen können.)

[Alex]

Meine Oma als Schneiderin hatte mir mal eine Lebensweisheit mit auf den Weg gegeben und sagte:
"Einen Knopf annähen, dass kostet 5 Pfennige. Gewusst wo kostet 5 Mark."

Schlaue Oma

Hast den schon gekauft?

Da gabs hier mal ein Thema: viewtopic.php?p=16594#p16594 (da war was verlinkt)

[selfmade]

Hast den schon gekauft?

Ja..bereits gekauft, eingeklebt und soeben völlig verstört endstört.

Den Artikel schaue ich mir mal in Ruhe an.

[selfmade]

Ich denke, ich habe das Konzept der der digitalen Schalter IO_x noch nicht verstanden.

Ich schließe IO_3 duch einen Schalter gegen den GND kurz.
Dann ordne ich eine Regel zu:

Nun ist meine naive Ansicht, daß ich damit das Besgo Ventil einschalten.
Tut es aber nicht. Denke ich falsch, mache ich was falsch oder läuft was falsch?

[Alex]

Nö, die Ansicht ist schon richtig.
Wenn Du einen Schalter (keinen Taster) angeschlossen hast, dann löst die Regel aus, solange der Schalter geschlossen ist (so wie es oben konfiguriert ist).

Wenn das Relais nicht schaltet... wird es von einer anderen Regel auf AUS übersteuert ... oder es ist generell manuell AUS geschaltet und steht nicht auf AUTO.

[selfmade]

Danke! Das war der entscheidende Hinweis.
Ich hatte alle Ventile vorläufig auf AUS gesetzt.
Da war er wieder, der Satz mit dem "gewusst wo".
Mit AUTO funktioniert es tadellos.
Danke und ich mache jetzt Feierabend.

[Alex]

...kostet 5 Mark

[selfmade]

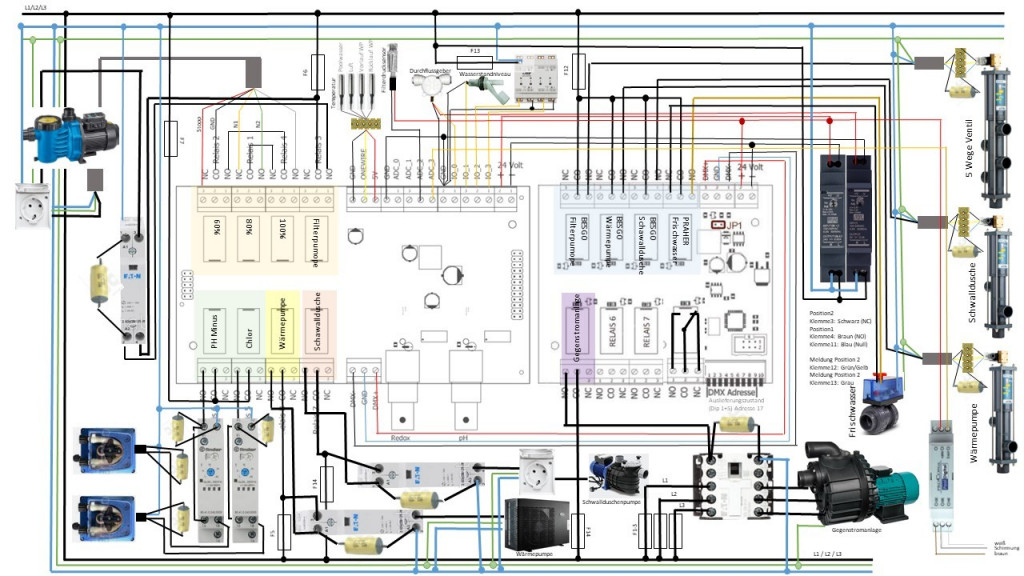

Für die Nachwelt und mich halte ich neben einem laminierten Exemplar an der Wand meine Verdrahtungs-Wimmelbild nun noch an zentral öffentliche Stelle fest.
Änderungen zur ersten Version in diesem Beitrag:
- Endstörglieder an den Steckdosen entfernt
- Fehler Anschluss Gegenstomanlagen Pumpe als Stern-Schaltung
- nicht vorhandene Steckdose an WP entfernt
- Potentiostat hinzugefügt

[selfmade]

Danke für die Unterstützung und dann hoffe ich mal, dass in wenigen Wochen, wenn ich erstmals Wasser einlasse alles dicht ist und funktioniert.
Letzte Übung ist nun das ganze Orchester von Aktoren noch einzustimmen.
Denke das ich da sich noch mit der ein oder anderen Frage um die Ecke kommen werde.
