ADC0: 0-10V Eingang einstellen

[pjuecat]

Hallo,

ich verwende den analogen Eingang für meinen Hallsensor zur Strommessung der Elekrolysezelle. Jetzt habe ich einen neuen Sensor verbaut und wollte den über die Phase2 Seite konfigurieren:

2023-08-17 21_30_21-Clipboard.jpg (18.4 KiB) 41 mal betrachtet

d.h. beim Rohwert wären das 0A und bei 5V am Eingang sollten 50A angezeigt werden.
Wenn ich die Daten so übernehme, werden aber bereits 11A angezeigt, obwohl die Elektrolyse nicht läuft. Was mache ich da falsch?

lg
Jürgen

[Alex]

Wenn am Eingang tatsächlich 495mV gemessen werden (bei 0A), dann wird auch "0" (A) angezeigt, wenn Du Offset und Gain auch so übernommen und gespeichert hast.

[pjuecat]

Mit dem Voltmeter habe ich später mal 525mV gemessen, das kann aber auch keine 11A ergeben würde ich sagen. Offset und Gain habe ich nach der Berechnung natürlich übernommen.

[Alex]

Was der Eingang tatsächlich als Rohwert misst, siehst Du ja wieder im Rechentool (Rohwert).
1490mV wäre - bei der Konfiguration - irgendwas um 11Ampere (etwa 90mV pro Ampere)

[pjuecat]

Habe nun auch mit Volt- und Amperemeter kontrolliert. Rohwert ca. 500mV = 0A im Leerlauf, bei Betrieb der Zelleca. 3730mV = 40A (mit Stromzange gemessen)

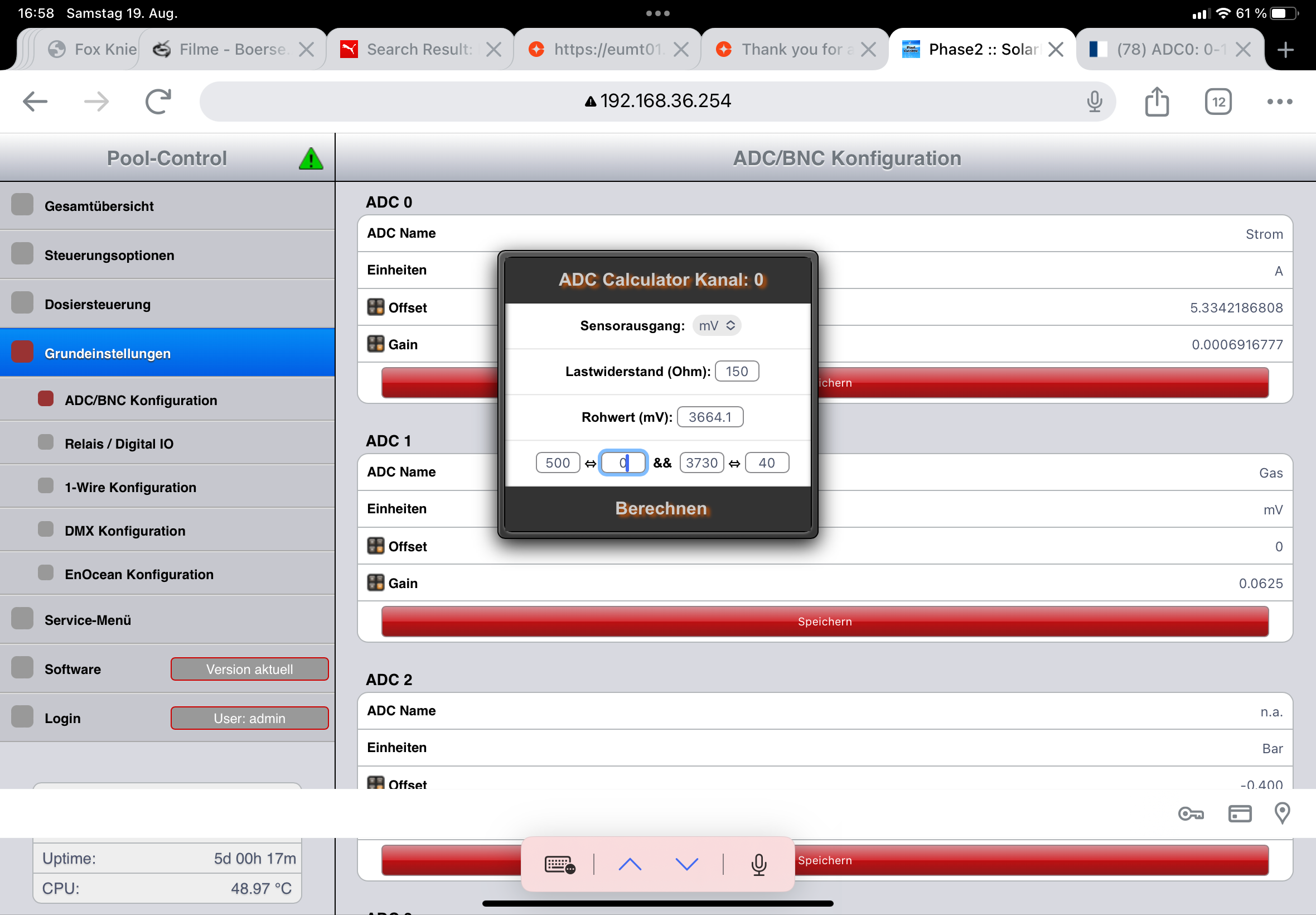

Einstellung über das Rechentool und Überrnahme der Werte.
Danach habe ich bei geringfügig reduziertem Rohwert:

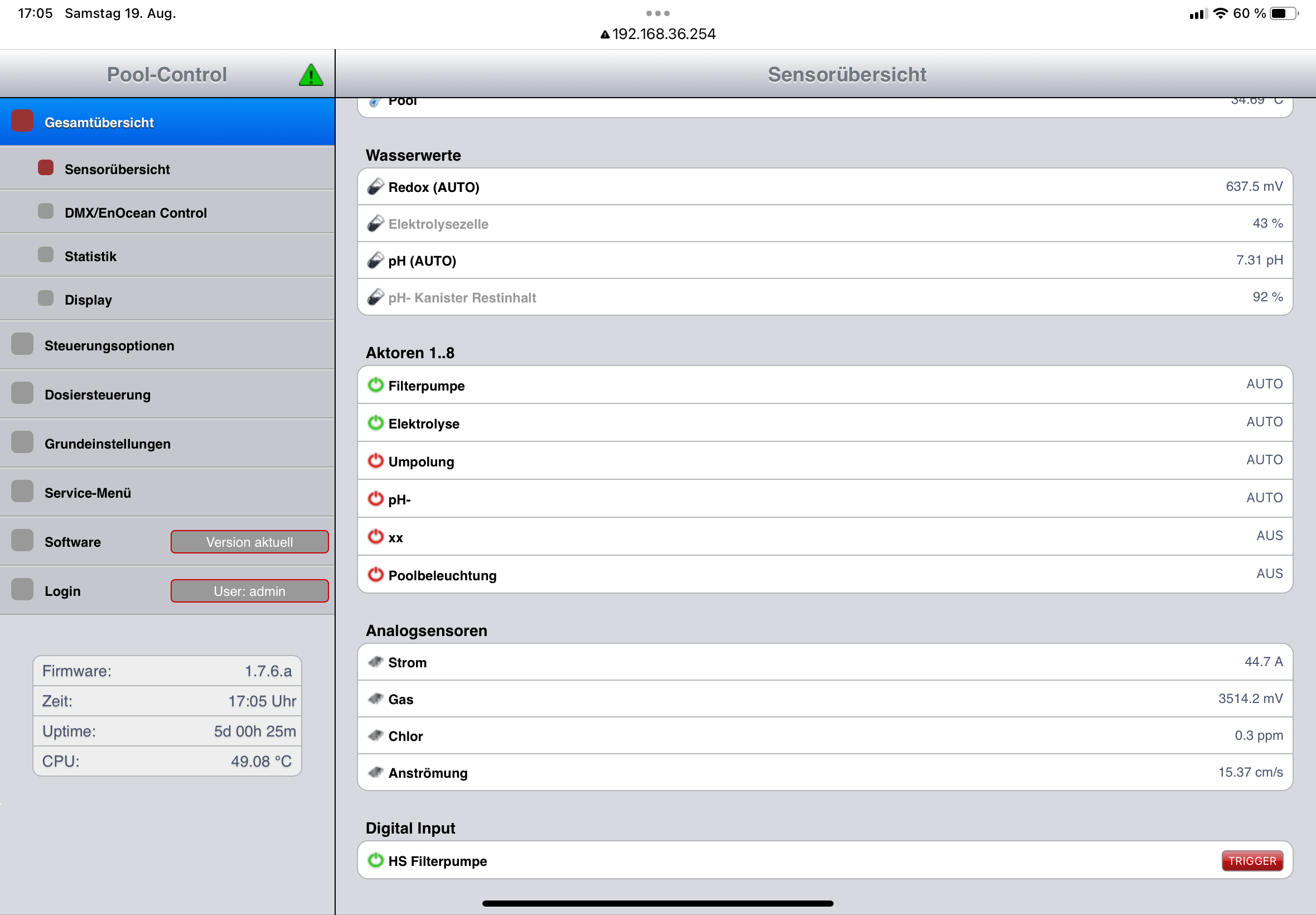

über 44A Strom:

Wie gibts das? Ich finde keinen Fehler.

[Alex]

wenn du
500 <=> 0 && 3730 <=> 40
eingibst, kommen diese Werte raus

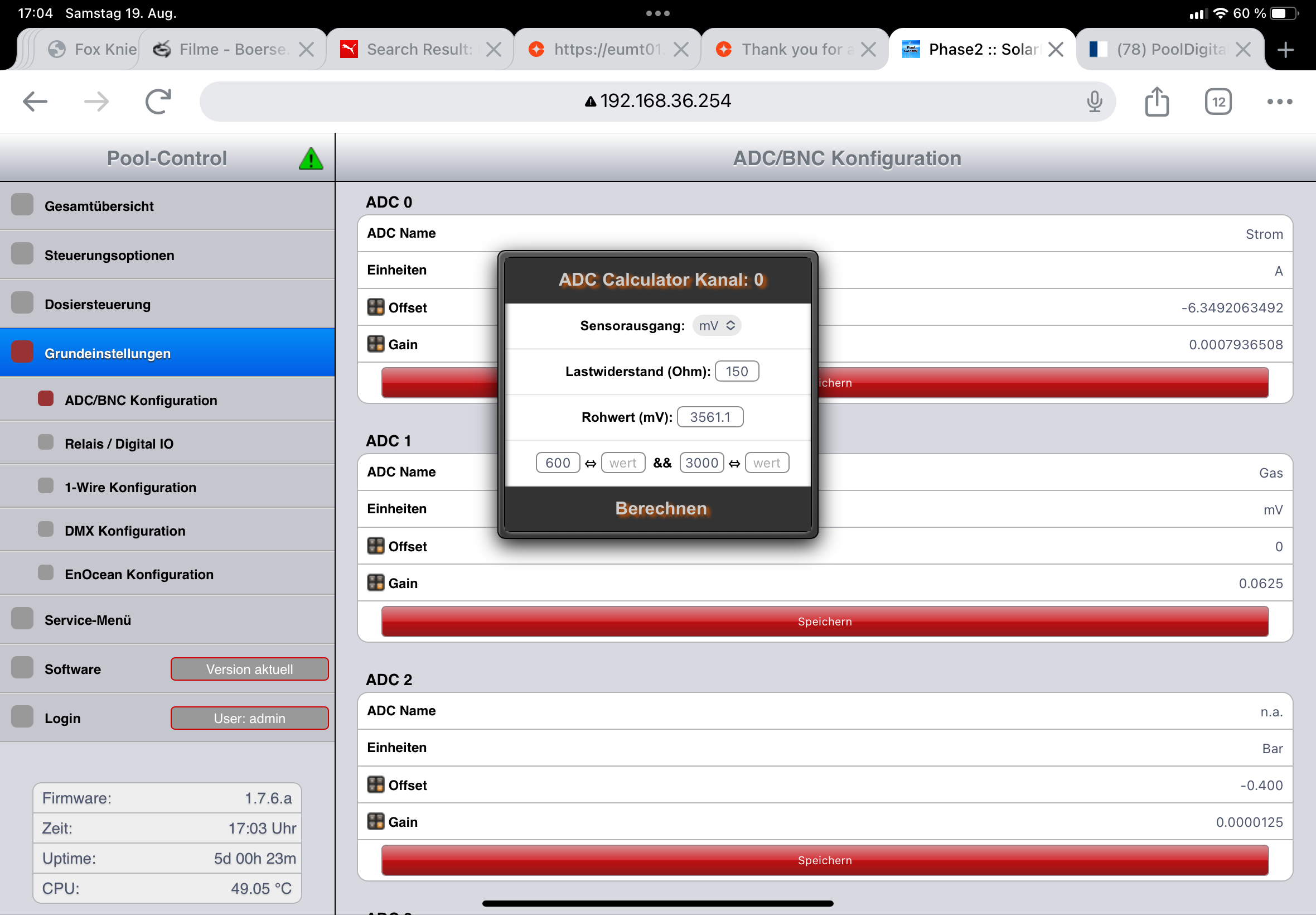

auf deinem Screenshot ist was leicht abweichendes hinterlegt
...und was ist das für eine Zelle die 40A zieht?

[pjuecat]

danke für denHinweis - Fehler gefunden

Werte waren nicht gespeichert, hab ich erst dann bemerkt, als statt „Speichern“ nur „Lade Daten“ angezeigt wurde. Nach Reboot passt nun alles, speichern und auch die korrekte Strom Anzeige.

Zelle ist eine Aqualine Fresh für 80m3

lg
Jürgen
