BEISPIEL: ABSCHALTEN DER DOSIERUNG BEIM RÜCKSPÜLEN

[Alex]

Beispielhafte Konfiguration einer Analogregel zum abschalten der Dosierung beim Rückspülen oder bei zu niedrigem Filterdruck (kein oder wenig Durchfluss).
Voraussetzung: Klar abgrenzbarer Druckunterschied zw. Filterdruck beim normalen filtern und Filterdruck beim Rückspülen.
Annahme: Sollte kein eigener Durchflusswächter zur Messungen des Durchfluss an den Sonden zur Verfügung stehen, kann indirekt über den Drucksensor die Dosierung während des rückspülens oder bei zu niedrigem Filterdruck (mangelnder Durchfluss) gestoppt werden.
Für dieses Beispiel angenommener Druck beim normalen Filtern: 0.8 Bar oder mehr; Angenommener Druck beim Rückspülen 0.5 Bar oder weniger.


Es sind zwei identische Regeln notwendig. Eine für das Relais der pH Dosierung, eine für das Relais der Chlor Dosierung.

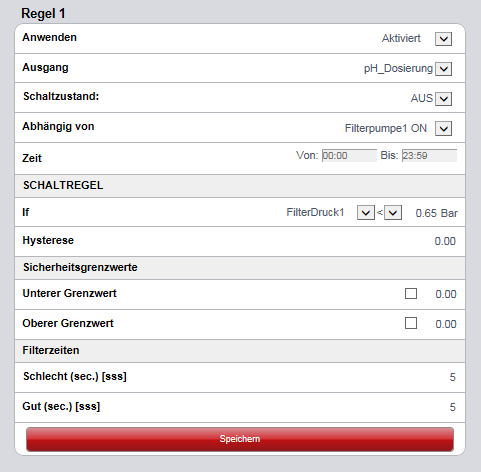

Als Ausgang für die 1. Regel wird das Relais der pH Dosierung gewählt.
als Schaltzustand: AUS
Als Abhängigkeit wird das Relais für die Filterpumpe gewählt, da die Überwachung nur erfolgen soll wenn die Filterpumpe läuft (nur dann ist auch die Dosierung aktiv).
Hysterese: nicht notwendig (0) eintragen.
Schaltregel: WENN FILTERDRUCK < 0.65 Bar

Sollte also im normalen Filterbetrieb (Annahme oben mind. 0.8 Bar) ein Druck von 0.65 Bar unterschritten werden (z.B. durch das rückspülen) wird das Relais für die pH Dosierung direkt deaktiviert. Nachdem wir hier von einem "temporären Zustand" ausgehen (rückspülen) ist eine dauerhafte Degradation (Abschalten) irgendeines Relais oder eine Emailbenachrichtigung nicht notwendig und die Monitor-Limits (Sicherheitsgrenzwerte) werden nicht benötigt. Sobald der Filterdruck nach dem Rückspülen wieder 0.65 Bar überschreitet ist das Relais für die pH Dosierung wieder aktiv. Für das Relais der Chlor Dosierung ist eine zweite, identische Regel an zu wenden.

[pointer13]

Gibt es schon integriert eine automatische Regel wenn man einen Durchflussmesser hat oder sollte man diese Regel umschreiben in Abhängigkeit der Anströmung?

[Alex]

zum Sperren der Dosierung über den Durchflussgeber gibt es ein Konfigurationsbeispiel:
https://www.poolsteuerung.de/viewtopi ... =314#p4932

Prinzip ist aber schon das gleiche wie beim Drucksensor. Die Monitor-Limits (wie im verlinkten Beispiel beschrieben) kann, muss man aber nicht unbedingt verwenden für diesen Fall. Je nachdem ob man eben eine Benachrichtigung möchte oder nicht.
