BEISPIEL: ALARMKONTAKTE EXTERNER GERÄTE ANBINDEN

[Alex]

Gelegentlich sind bei Indoor-Anlagen Dinge wie z.B. ein Leckwassermelder im Einsatz. Solche Geräte besitzen in der Regel einen potentialfreien Alarmkontakt mit dem man z.B. Hebeanlagen, Pumpen oder irgendwelche Signalgeräte ansteuern kann. Solch eine Funktion lässt sich problemlos mit einem der DigitalInputs und einer entsprechenden Schaltregel dazu - ohne weitere Steuergeräte - realisieren.

Teilweise macht es aber durchaus Sinn eine Alarmierung solcher Überwachungseinrichtungen per Email/SMS zu erhalten - was diese Geräte natürlich nicht bieten. Mit Hilfe des Controllers und entsprechender Regeln lässt sich dies aber umsetzen. Da die DigitalInputs keinen Email-Alarm auslösen können, muss man etwas anders vorgehen. Für solche Zwecke nutzt man die Analog-Eingänge 1 oder 2, die als Spannungseingänge für entsprechende Sensoren konfiguriert sind. Wir müssen den Eingang dazu etwas zweckentfremden und leiten über einen Spannungsteiler, der aus zwei 100kOhm Widerständen besteht, die Spannung des Controller-Netzteiles über den Alarmkontakt der Überwachungseinrichtung (z.B. Leckwassermelder) auf einen der beiden ersten Analog Eingänge.

WICHTIG. Der Analogeingang darf mit maximal 3 Volt angesteuert werden, deswegen nie die volle Spannung des 5 Volt Controllernetzteiles direkt anschliessen. Der Spannungsteiler mit zwei 100kOhm Widerständen gilt für die Verwendung des 5V DC Netzteiles des Controllers. Setzt man andere Netzteile mit höheren Spannungen ein, muss auch der Spannungsteiler anders berechnet werden.

Durch den 1:1 Spannungsteiler liegen bei geschlossenem Alarmkontakt dann 2500mV am Analog Eingang an, bei offenem Kontakt deutlich weniger (der Eingang "rauscht" dann mit wenigen 100mV Messwert vor sich hin). Darüber lässt sich dann eine Analogregel z.B. zum einschalten von "irgendetwas" erstellen und das MONITOR-LIMIT HIGH kann zum absetzen einer Bewarnung per Email/SMS genutzt werden.

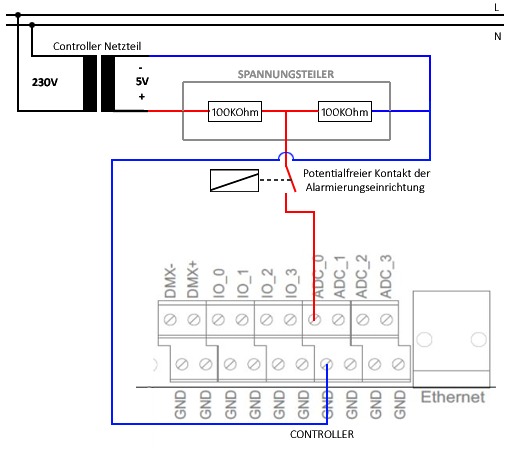

Schaltschema für den Spannungsteiler ist wie folgt:

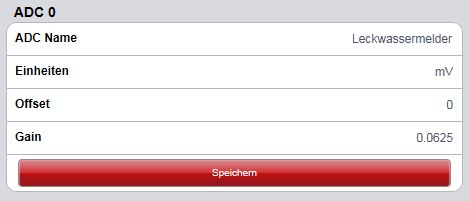

Konfiguration des ADC Einganges:


Der Controller misst mit dieser Konfiguration direkt die anliegende Spannung am ADC in mV.

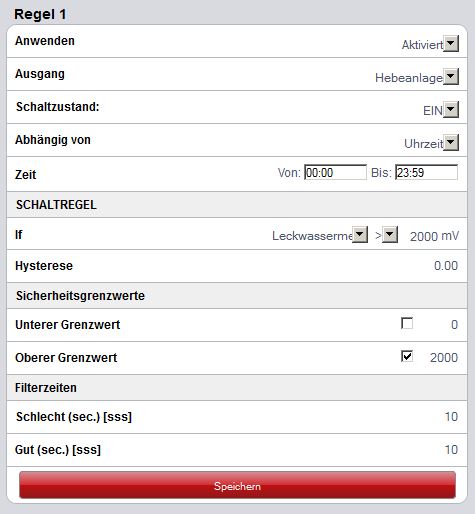

Passende Schaltregel, die z.B. eine Hebeanlage aktiviert und eine Alarmierung auslöst:


Auf gleiche Art können natürlich auch "Alarmierungen" anderer Geräte mit potentialfreien Kontakten realisiert werden.
Z.B. über einen Schwimmerschalter im Skimmer kann ein Trockenlaufschutz der Pumpe realisiert werden. Über das MONITOR-LIMIT mit passender "Filterzeit" kann in so einem Fall z.B. die Filterpumpe dauerhaft deaktiviert werden wenn der Schwimmerschalter durchgehend X-Sekunden den Kontakt schliesst und somit "zu wenig Wasser" meldet. Die Filterzeit muss in dem Fall groß genug gewählt sein um bei Wellengang im Becken nicht permanent Fehlauslösungen zu verursachen.
