[farmer6]

Hallo Kollegen

Kann mal einer von Euch über meine config drüber schauern.

Ich denke irgendwo ist ein Fehler.
Ich benutze zur
Temperaturüberwachung 3 Stück Temp Sensoren: Sensor 1 Pooltemp, Sensor 2 Außentemp, Sensor 3 Messzelle
Durchfluss Messzelle Standardimpulsgeber IO-0
2 Analoge Drucksensoren auf ADC_2 -->Filterdruck und ADC_3 --> Frischwasserzulaufdruck
1 Analoger Drucksensor für den Füllstand an ADC_1 mit Parallel geschalteten 150 Ohm Lastwiederstand

Relais 1: Filterpumpe und UV
Relais 2: Wärmepumpe
Relais 3: Pumpe für Schwalleinlauf
Relais 4: UWS
Relais 5: Frischwasserventil
Relais 6: Chlorpumpe
Relais 7: PH Pumpe
Relais 8: Gegenstromanlage--> Jet-pumpe

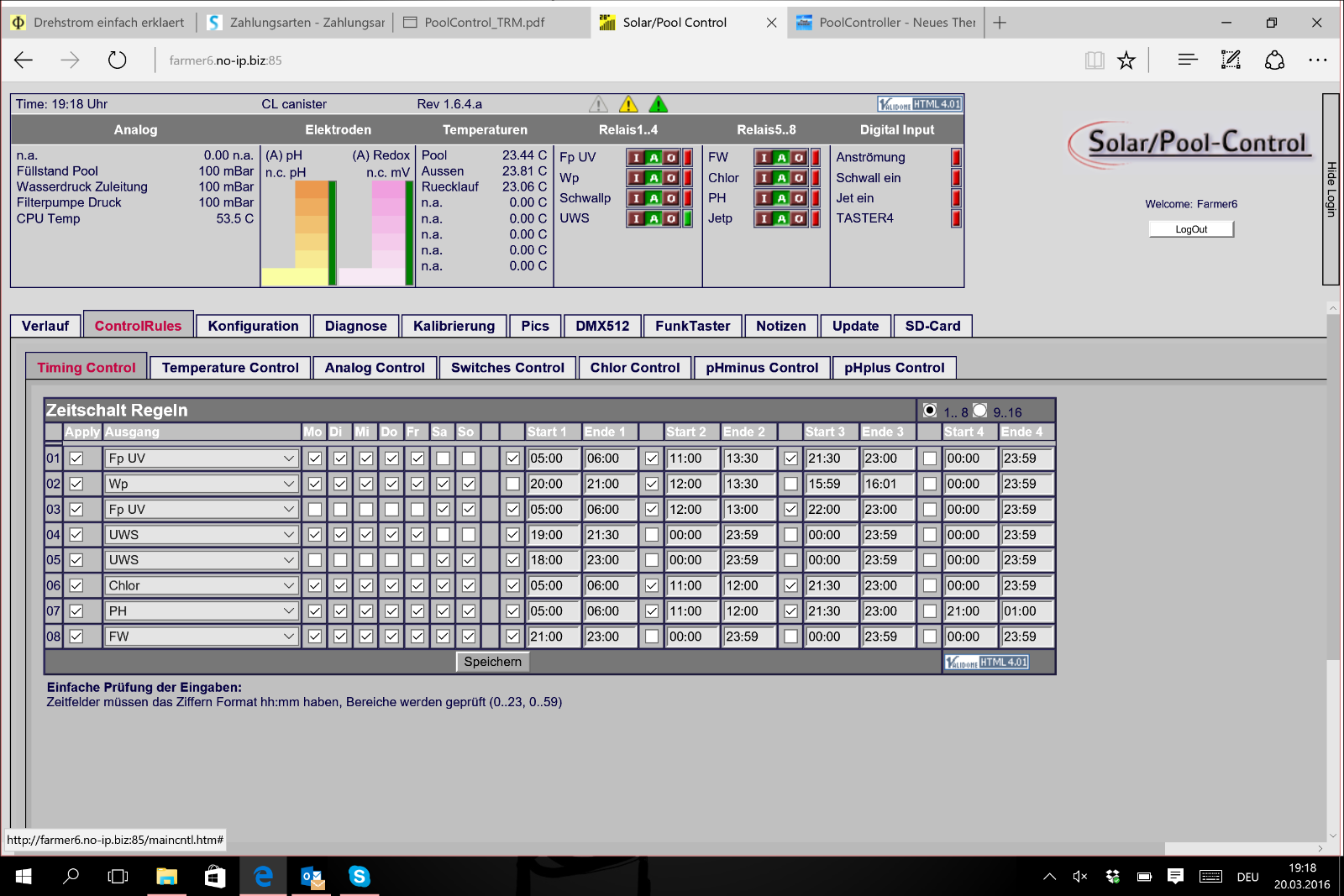

2016-03-20 (11).png (317 KiB) 337 mal betrachtet

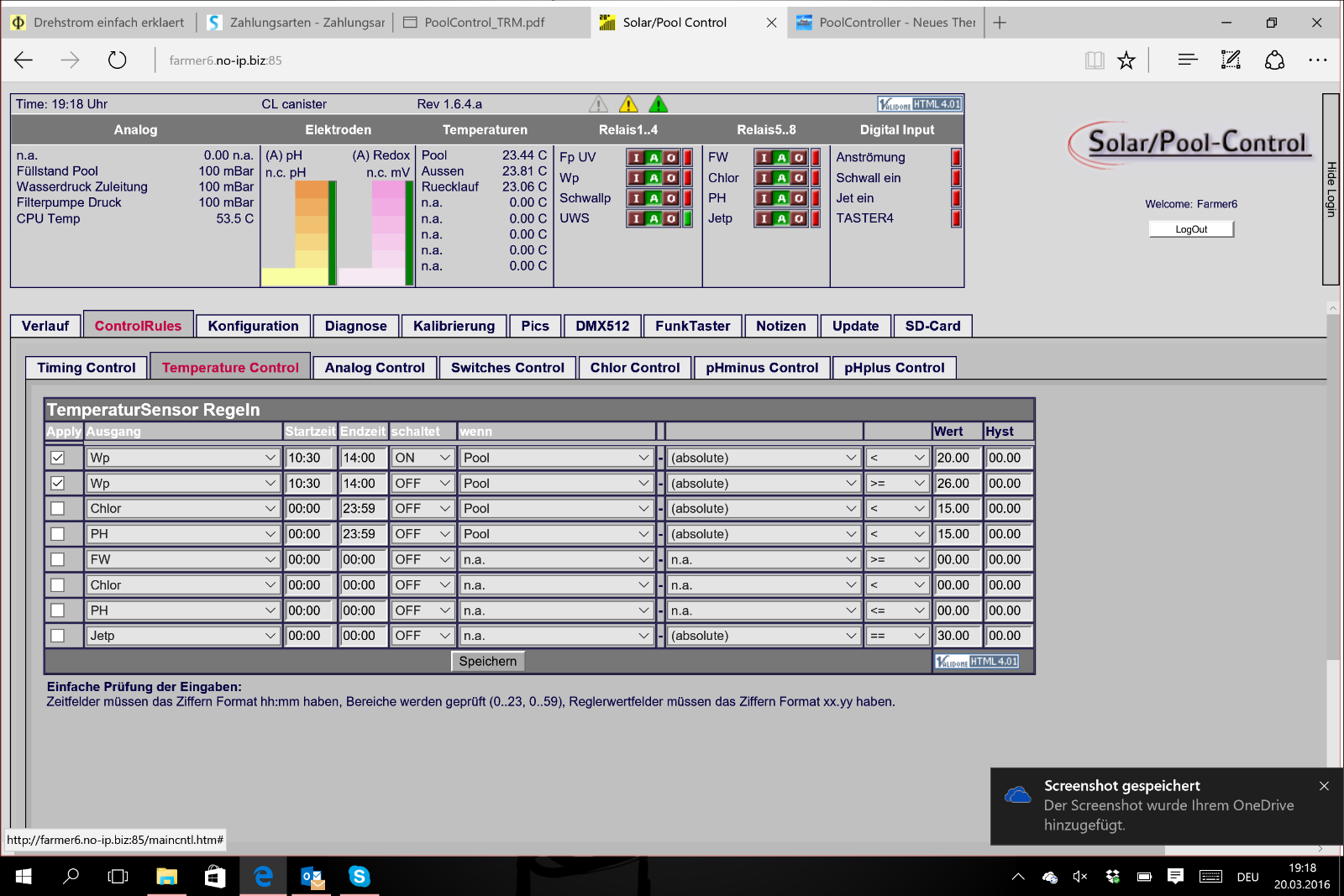

2016-03-20 (12).png (300.49 KiB) 337 mal betrachtet

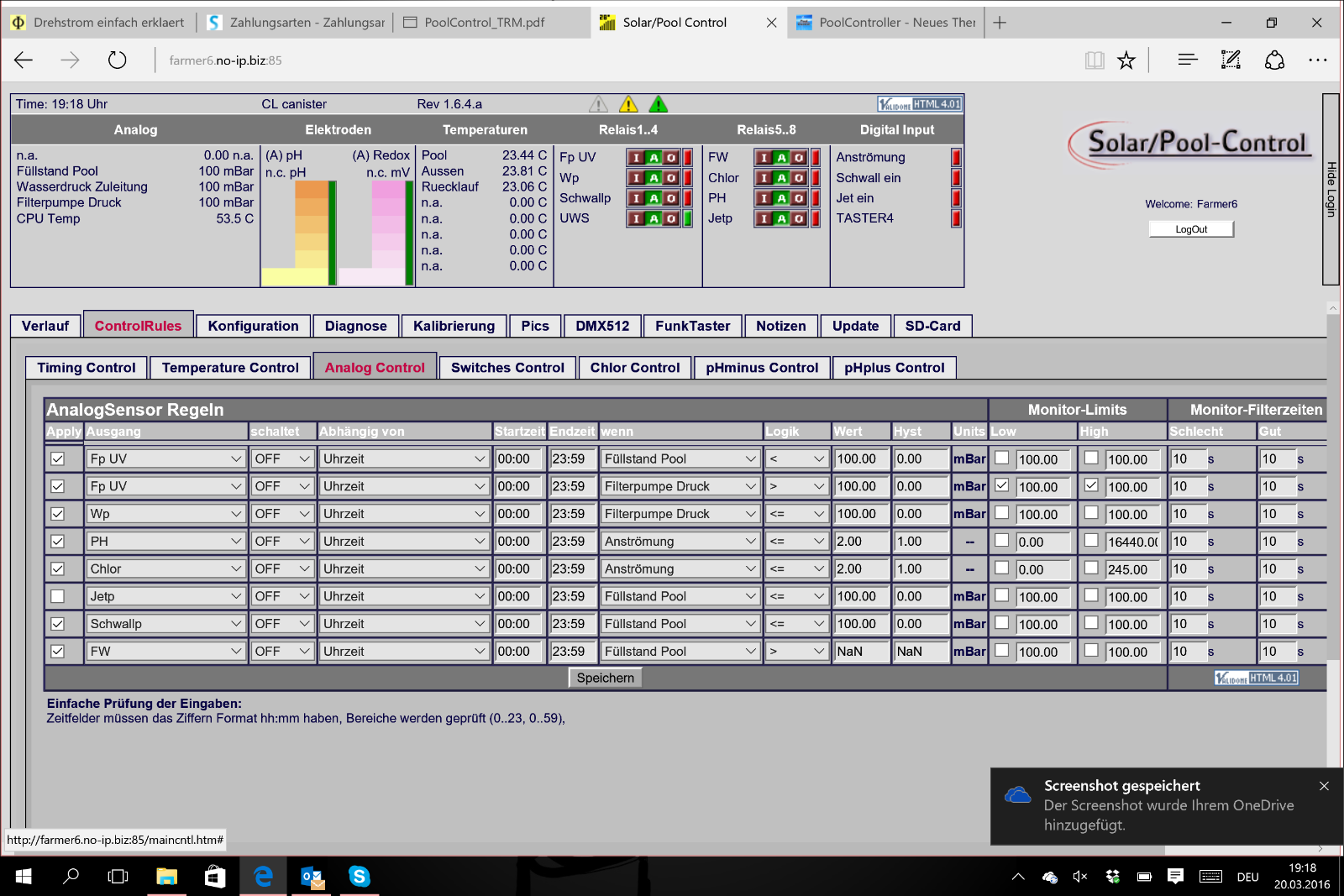

2016-03-20 (13).png (333.26 KiB) 337 mal betrachtet

2016-03-20 (14).png (263.35 KiB) 337 mal betrachtet

[farmer6]

Und hier noch die Sensorik Einstellungen.

Ist natürlich nur mal nach Schema eingestellt um es offline zu testen.

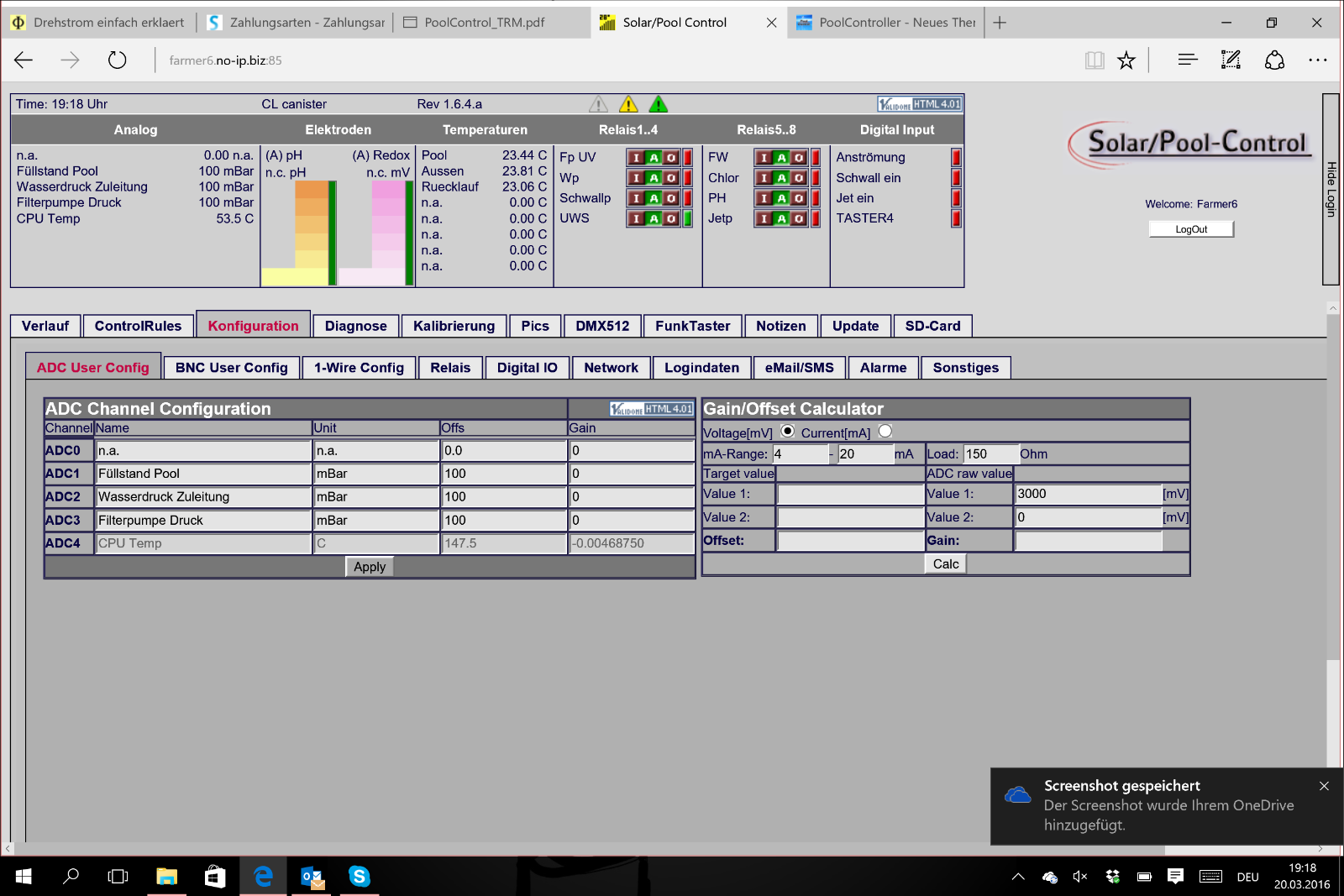

2016-03-20 (15).png (264.33 KiB) 337 mal betrachtet

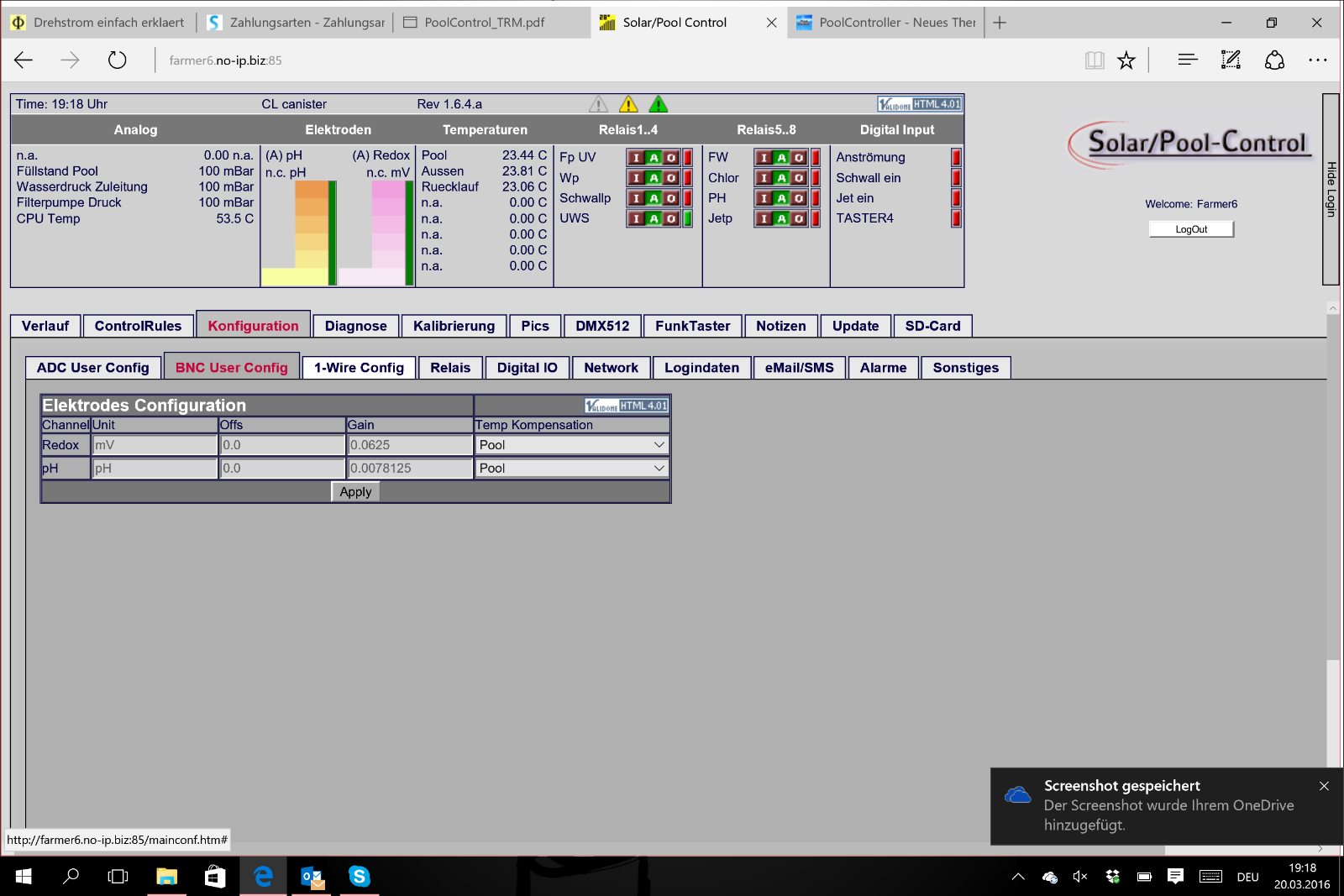

2016-03-20 (16).png (227.63 KiB) 337 mal betrachtet

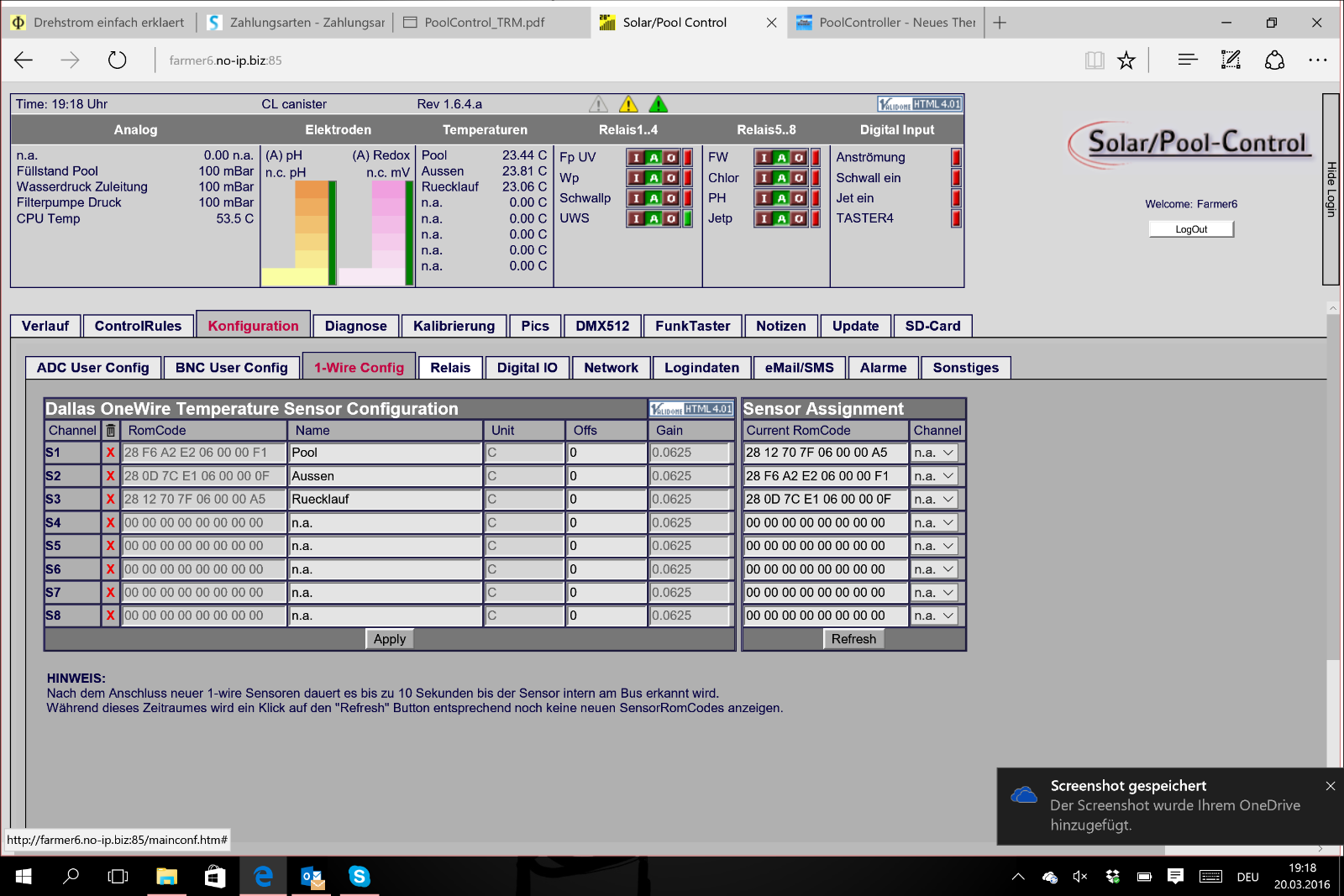

2016-03-20 (17).png (330 KiB) 337 mal betrachtet

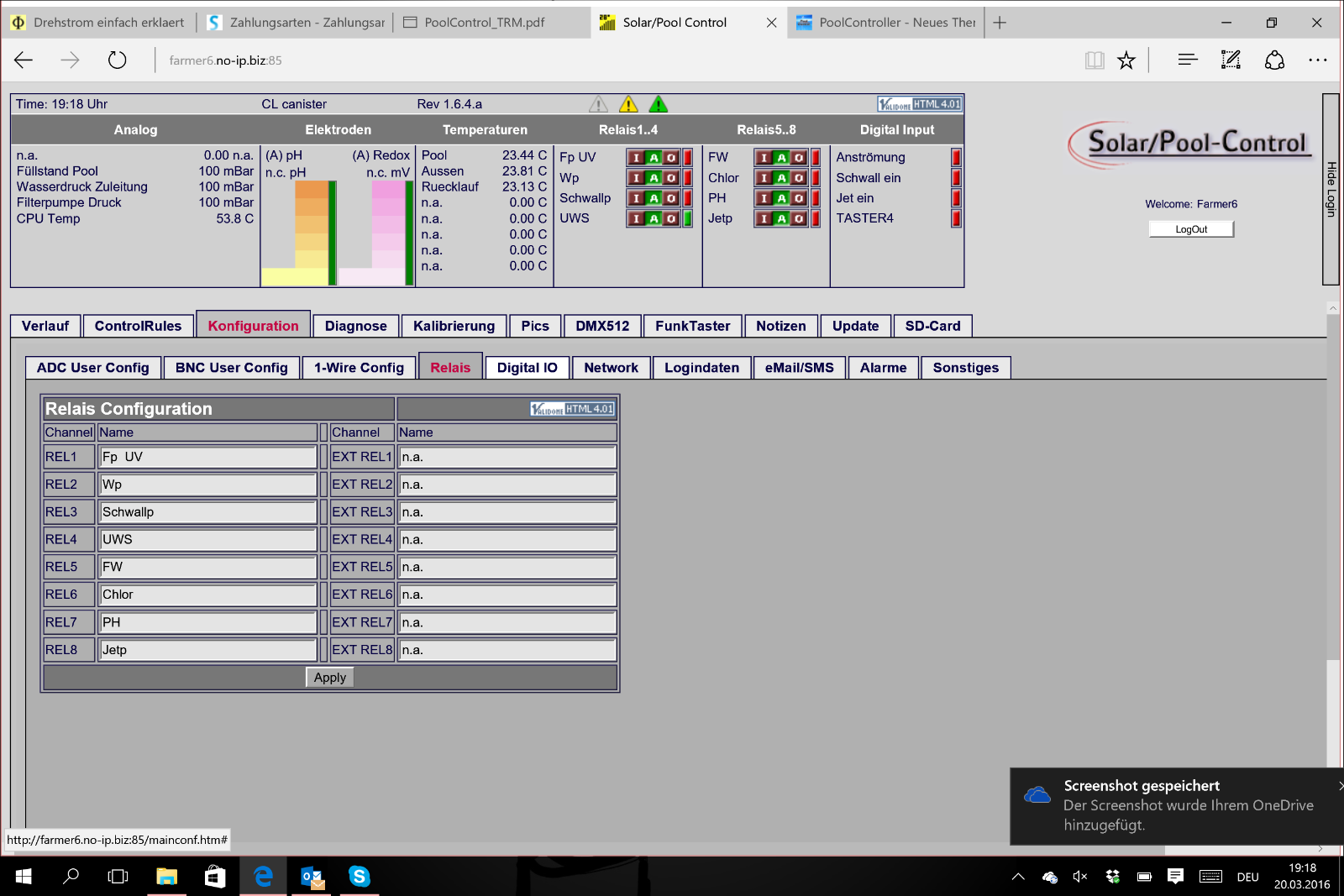

2016-03-20 (18).png (248.68 KiB) 337 mal betrachtet

2016-03-20 (19).png (232.9 KiB) 337 mal betrachtet

[Frankie]

Hi Farmer
was ist denn jetzt die konkrete Frage ?
wonach soll ich gucken ? was geht nicht , oder was funktioniert denn nicht ?
gruß
Frank

[Alex]

...glaub es geht einfach nur mal um generell alles? Ja?


...was ich jetzt auf die schnelle sehe:
Die Drucksensoren sind noch nicht konfiguriert. Man müsste dann danach auch erst die Analogregeln dazu einstellen. Wenn Du OFFset und GAIN für die Drucksensoren eingibst, verändern sich auch die entsprechenden Werte auf der Analog-Control nochmal. Also erst die Druck-Sensoren konfigurieren, dann die Analogregeln dazu.

Und der FlowSensor müsste aktiviert werden. KONFIGURATION -> SONSTIGES - Haken bei ENABLE FLOW SENSOR setzen
(Und am besten auch bei TCP-IP Boost)

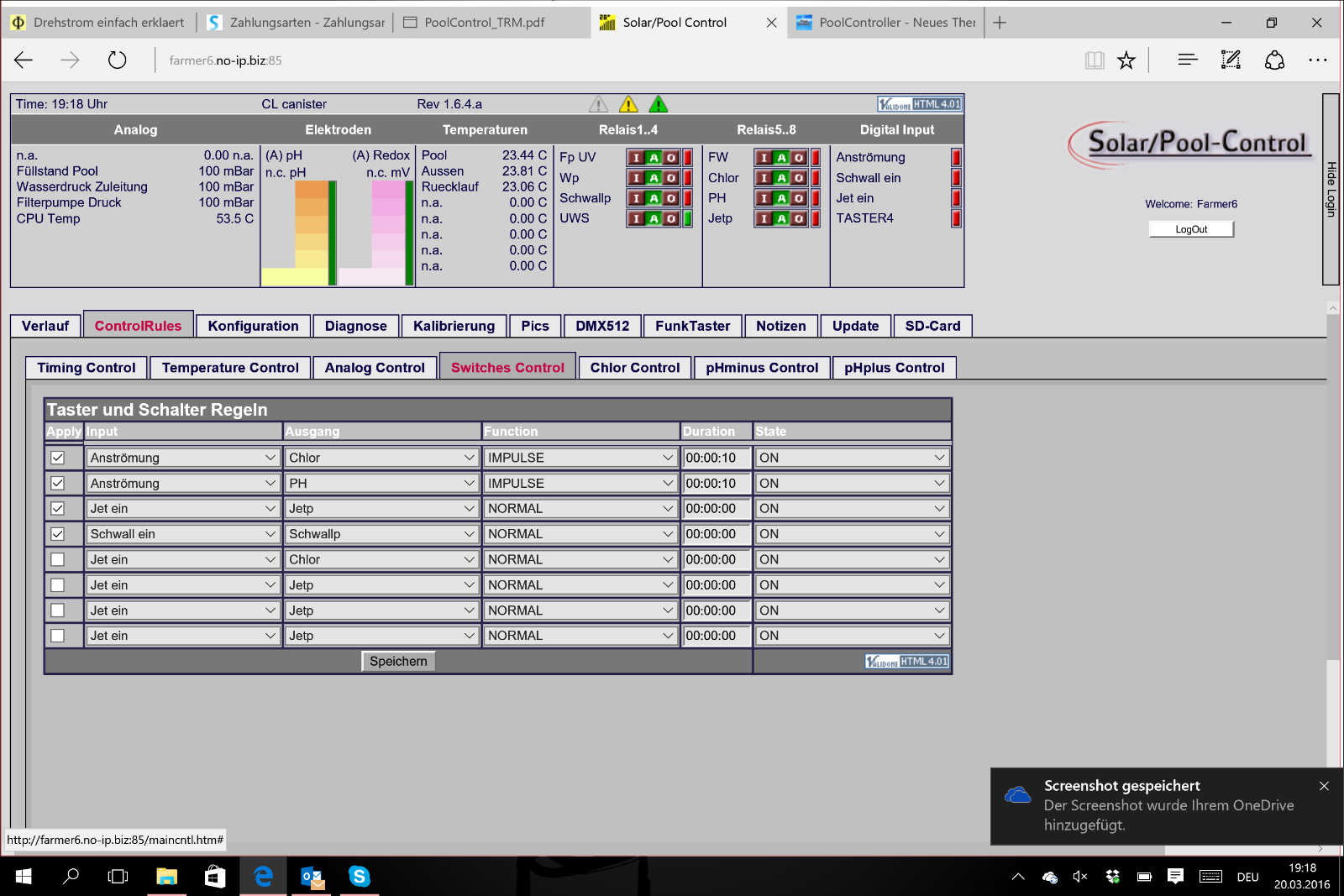

Switches Control... die beiden Haken für die Regeln mit der ANSTRÖMUNG entfernen. (werden sowieso nicht berücksichtigt, wenn der Flow Sensor aktiviert wurde).
Was war der Hintergedanke dabei?

Ebenso TimingControl
Alle Regeln die die Relais "pH" und "Chlor" betreffen... wegmachen. !!!
Du kannst die Dosierung so nicht zeitlich einschränken. Das hätte nur den Effekt, das die entsprechende Dsoierpumpe durchläuft, nachdem Du die Dosierautomatik mal auf OFF stellst und somit die Zeitregel plötzlich Kontrolle über das Relais hat.
Die Dosierung wird intern abhängig der Filterpumpe gesteuert. Ist die Filterpumpe aus, läuft auch die Dosierung nicht. Weiteres abschalten/einschränken ist erstmal nicht notwendig.

[farmer6]

Hallo Frank

Ich hab alles nach meinen besten wissen konfiguriert.

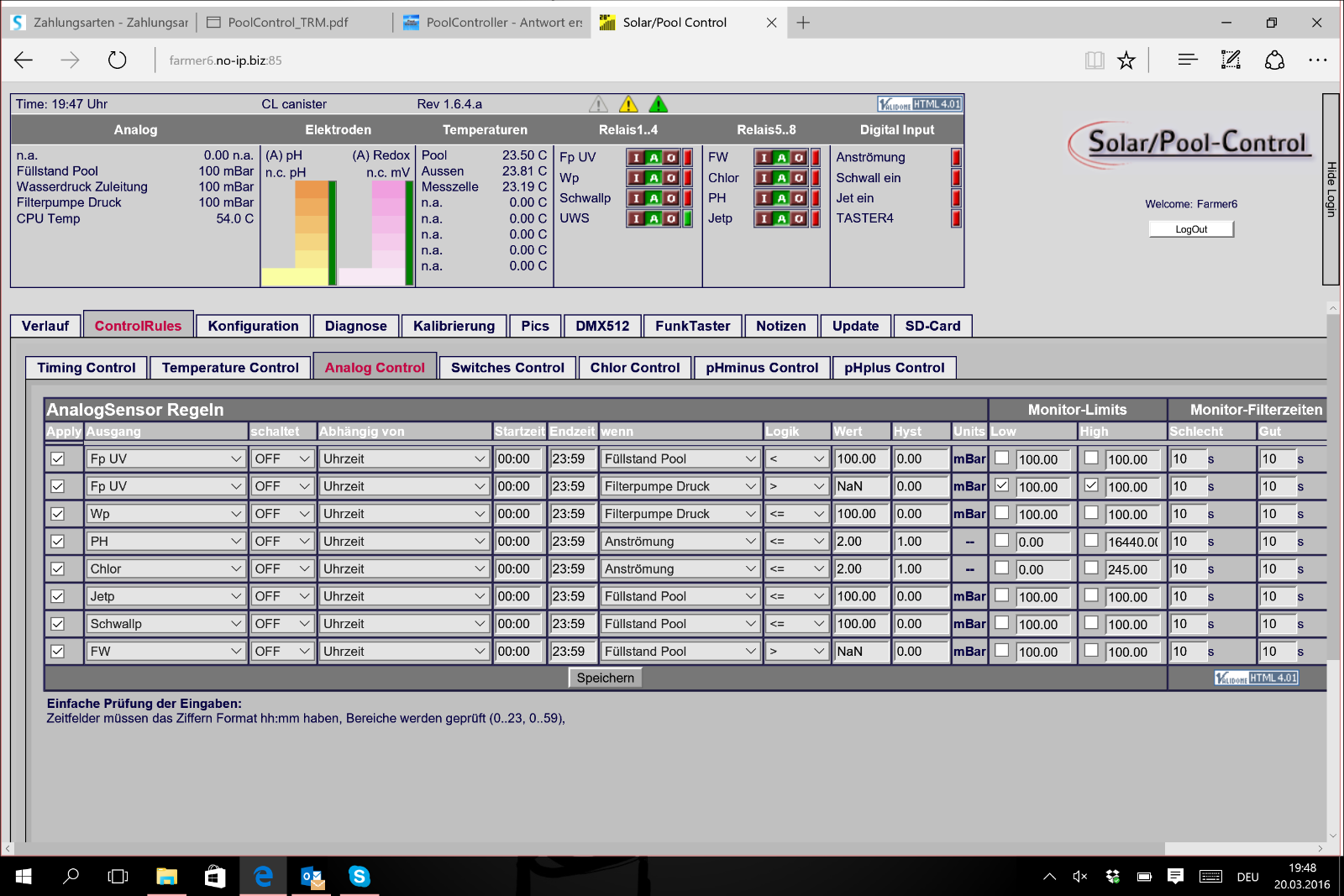

Ich will mit der 2ten Regel die Filterpumpe ausschalten wenn der Druck > 1400mbar geht.
Allerdings übernimmt er mir den Wert nicht.
Das selbe bei Regel Nr. 8. Hier soll das Frischwasser Ventil ausgeschalten werden bei erreichen eines Wertes >300 mbar

[Alex]

...siehe Posting von mir. Du müsstest erst die Drucksensoren konfigurieren, dann die Regeln.
Was hast denn da für welche. Messbereich und Ausgangssignal?

[farmer6]

Drucksensoren hab ich jetzt konfiguriert.
Sind alle Analog
ADC1 -50 bis 1000mbar 4-20mA
ADC2 und ADC3 sind -1000 bis 4000mBar 4-20mA

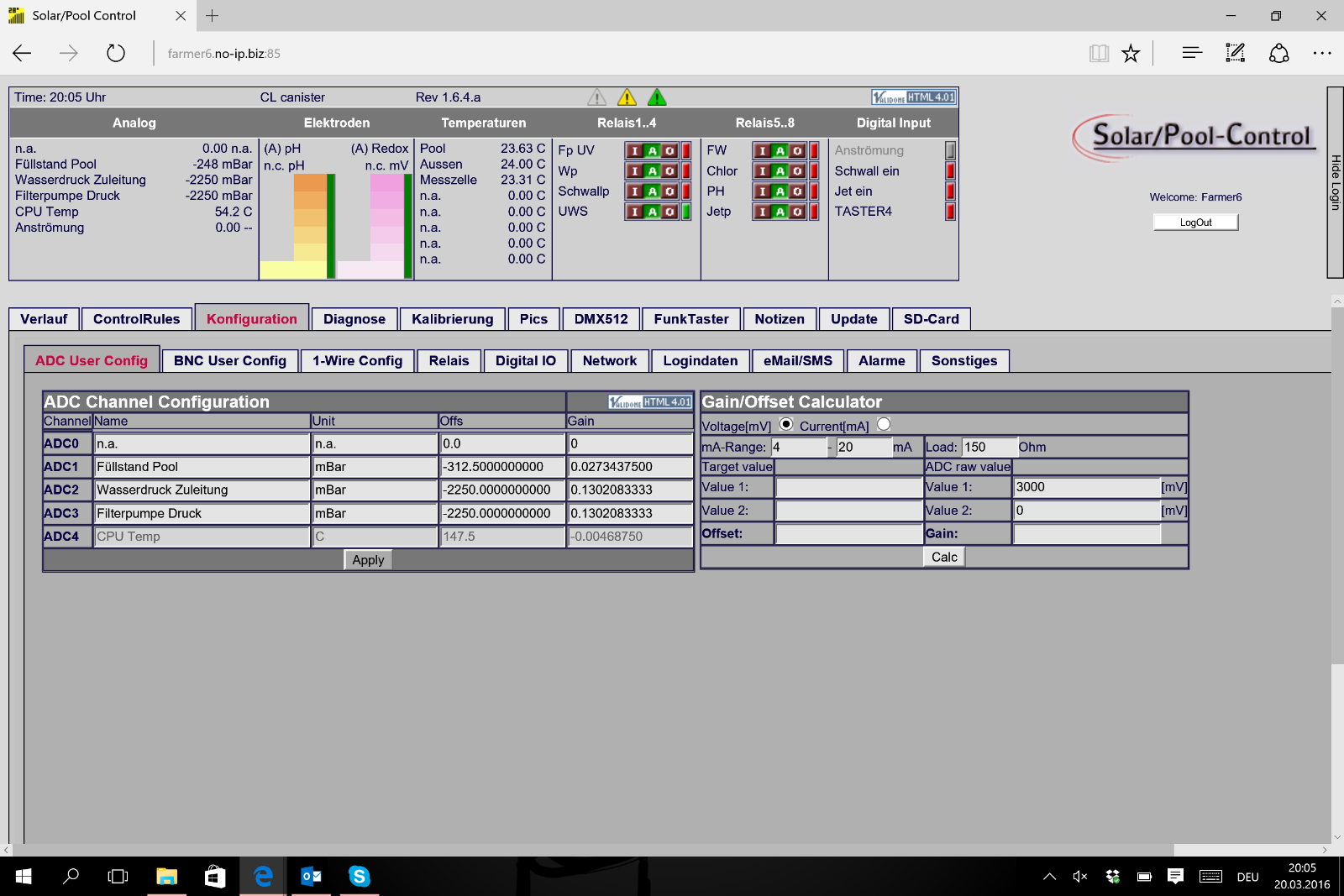

2016-03-20 (23).png (249.66 KiB) 329 mal betrachtet

[farmer6]

Das funktioniert jetzt.
Sehr gut.
Muss ich jetzt noch irgend eine Regel für die Dosierung erstellen oder wird das nur über die Chlor und PH Einstellungen geregelt.
Gibt es hier einen speziellen Eingang wo der Flow Sensor und der Temp Sensor für die Dosierung ran muss?

Danke

[farmer6]

Wer lesen kann ist klar im Vorteil.
Hab das mit dem Flow Sensor schon gefunden. IO 0 und Einstellung über Gain calculator.

[Alex]

Separaten Temperatursensor brauchst Du nicht wirklich. Es wird die Temperatur von "Pool" zur Berechnung/Kompensation des pH herangezogen. Das ist soweit auch richtig eingestellt.

Du kannst wahlweise noch eine Analogregel anlegen (bzw zwei)... die das pH-Relais und Cl-Relais auf OFF setzen, wenn Filterdruck < x mBar ist.
Als Absicherung wenn z.B. der Controller die Pumpe einschaltet... aber gar kein Wasser gefördert wird (warum auch immer).
Gleiches kannst Du auch mit der "Anströmung" realisieren: Also wenn ANSTRÖMUNG < x cm/sec, dann pH-Relais OFF... und eine zweite Regel für das Cl-Relais.
Die "Anströmung" wäre wohl die bessere Wahl, da man damit auch den Fall abdeckt bei dem nur durch die Messzelle kein Wasser fliesst (warum auch immer).

[farmer6]

Hallo Alex
Wird dann der Temperatursensor Pool direkt in die Messzelle eingebaut?

[farmer6]

Hallo Alex

Ich werde wohl oder übel nicht darüber hinaus kommen das ich das Erweiterungsmodul für die Relais benötige.
Kann ich das direkt über dich beziehen?

Gruß Florian

[Alex]

Hallo Alex
Wird dann der Temperatursensor Pool direkt in die Messzelle eingebaut?

Wäre die einfachste Möglichkeit
Kannst ihn aber auch an beliebiger anderer Stelle verbauen wenn es Dir lieber ist... oder auch zwei separate nehmen, wenn Du möchtest
Ein "Muss" ist das aber keines, das kannst Du machen wie es Dir am besten gefällt.

Kann ich das direkt über dich beziehen?

Is nich sooo einfach. Aktuell haben wir gerade keine mehr und sind noch am entwickeln einer neuen, etwas abgewandelten Variante.
Gibt dafür aber aktuell keinen fertigen "Zeitplan", wann die verfügbar sein wird.

[farmer6]

Hallo Alex

Hab heute mal den Steuerschrank verkabelt und die Sensoren angeschlossen.
An ADC2 und 3 sind 2 Drucksensoren mit Analogausgang
An ADC1 hab ich ebenfalls einen Drucksensor den ich als Pegelsonde verwende. Hier hab ich einen 150 Ohm Wiederstand direkt von ADC1 Eingang auf GND zwischengeschalten.
Wenn ich aber hier einen Sensor anschließe bekomm ich den Fehler "Load at ANALOGUE OUTPUT TOO HIGH " am Sensor.
Sobald ich einen der beiden Sensoren an ADC2 und ADC3 abstecke ist der Fehler wieder weg.
Sensorik ist von IFM.

Spannung an allen 3 Ausgängen gemessen ca. 500mV
Spannung der Sensoren 24V.

[farmer6]

Sobald ich die Spannung m Netzteil erhöhe auf 26V funktioniert alles.
Die Sensoren funktionieren von 18-32V

[farmer6]

Ich bin jetzt mit der Spannung auf 29V. Da funktionieren die Sensoren ohne diesen Fehler.
Allerdings wenn ich die Sensoren mit dem Tool Gain Offset Calculator berechne stimmen die Werte am Sensor nicht mit den Werten an der Anzeige überein.
Kann man die Differenz irgendwie Kalkulieren und gegenrechnen.
Ich vermute wenn ich nur die Differenz vom Offset abziehe und den Gain nicht ändere wird der Sensor falsch rechnen oder?

[Alex]

Kannst Du den Ausgang am Sensor evtl skalieren? Also kann man dem Vorgeben welchen Messbereich er auf seinen Analogausgang legt?
Wie viel Weichen die Werte denn ab... und was sind das genau für Sensoren?

[farmer6]

Hallo Alex

Folgende Sensoren kommen zum Einsatz. 2x Wasserdruck IFM PG2455 (diese sind etwas übers Ziel geschossen) und 1x IFM PI2797

Die Sensoren können laut Range -1 bis 4bar bei 4-20mA
Wenn ich diese Werte jetzt eingebe beim Calculator und dann die gerechneten Werte bei dem Sensor einsetze zeigt er nicht 0mBar an sondern -1329mBar

[farmer6]

Hallo Alex

Original sind die Sensoren von 0-4000mBar oder von 0-1000mBar bei 4-20mA.
Ich hab das Fenster jetzt verstellt und den Minuswert der an der Steuerung angezeigt wird im Sensor verschoben.
Jetzt Zeigen sie das richtige an.
Was mich etwas Stört das ich die Spannung so weit nach oben drehen muss.
In der Sensorbeschreibung steht ich soll den Wiederstand am Ausgang reduzieren. (Reduce load at Output on increase the supply voltage)

[Alex]

ok.. steht in der Bedienungsanleitung aber, das der Analogausgang parametrierbar oder einlernbar ist.
Denke da müsstest mal prüfen was eingestellt ist.


4.3 Analogfunktion Der Analogausgang ist parametrierbar
[OU2] legt fest, ob der eingestellte Messbereich abgebildet wird auf 4...20 mA ([OU2] = ) oder 20..4 mA ([OU2] = [InEG])
Die Skalierung kann durch Teachvorgang eingestellt werden oder durch Eingabe eines Werts für die Parameter ASP und AEP
Teachen des Analogstartpunkts [tASP] oder Einstellen des Parameters [ASP] legt fest, bei welchem Messwert das Ausgangssignal 4 mA beträgt (20 mA bei [InEG])
Teachen des Analogendpunkts [tAEP] oder Einstellen des Parameters [AEP] legt fest, bei welchem Messwert das Ausgangssignal 20 mA beträgt (4 mA bei [InEG])
