Ich habe einen belimo 230 asr der hat eine StellungsRückmeldung
2V = zu
6V = 50% auf
10 V = 100% auf

Kann man diese Spannung am adc Eingang anschließen. Ich weiß da dürfen max 3V dran, aber vielleicht einen Lastwiderstand dazwischen hängen

Danke Michael

[skoschke]

Wenn überhaupt dann einen vernünftigen Spannungsteiler aus 2 Widerständen, ein Lastwiderstand wird nichts!

Ciao
Stefan

[michaelv]

Du meinst 2 oder mehrere widerstände in Reihe um auf unter 3 V zu kommen

[Alex]

Ne, ein "Spannungsteiler"...
Wie hier beschrieben: https://www.poolsteuerung.de/viewtopi ... eiler#p348

[michaelv]

Ich möchte den ab nicht als Schalter oder Taster haben das mache ich über ein Relais
Ich möchte an Hand der Spannung den öffnungszustand ablesen und habe aber hier eine Spannung
Zwischen 2V und10 V anhand dieser Spannung weiss ich wie weit der belimo geöffnet hat

[Alex]

Geht ja in dem Fall auch nur um den Spannugsteiler an sich, dessen Aufbau Frank in diesem Posting recht ausführlich beschrieben hat, inkl eines Schaltbildes. Und damit also, wie du die 10V richtig auf eine niedrigere Spannung bekommst (eben mit Hilfe eines Spannungsteilers).

Zum berechnen helfen einem dann gerne auch mal passende Tools die man online findet ... Z.b. http://www.peacesoftware.de/einigewerte ... eiler.html
Gibst dann die 10V ein die Du hast, die 3V die du brauchst und als ersten Widerstand z.b. mal die 100'000 Ohm aus Franks Spannungsteiler-Beispiel... Dann ergibt sich ein zweiter Widerstand von 39'000 Ohm. Und dann hast die beiden Widerstände die Du brauchst (100kOhm und 39kOhm) und auch ein Schaltbild wie Du sie verwenden musst.

[michaelv]

Danke jetzt versteh auch ich es

[michaelv]

So hier nun mal wieder eine Rückmeldung.
Ich habe einen Spannungsteiler eingebaut.
Es sieht jetzt so aus

554 mV = BELIMO Offen

2775 mv = Belimo geschlossen

Ich habe das jetzt durch gain und Offset so eigestellt das ich auf folgende Werte komme

0.54 mv = Belimo offen

100.38 = Belimo geschlossen

Soweit so gut aber jetzt kommen meine 2 Probleme

Ich bekomme % nicht als Einheit bei adc1 eingetragen

Und ich bekomme die 2 Nachkommastellen nicht abgeschnitten

Gist es hier irgendeine Möglichkeit

Gruß Michael

[Alex]

Hallo Michael,

"%" ist kein zulässiges Zeichen, deswegen kannst es nicht eingeben... das wird bei der Eingabe "gefiltert". Auf welcher Oberfläche willst die Nachkommastellen gerade verstellen?

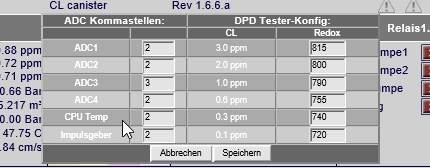

Auf der "älteren" Oberfläche kann man (zumindest) die Nachkommastellen für die ADC Kanäle einstellen in dem man oben auf den "virtuellen Tester" klickt.
.

Für Phase2 muss man eine Datei bearbeiten... /gui/phase2/js/sort.js ...die enthält u.a. eine Zeile die in etwa so aussieht:
/*Konfig der Nachkommastellen*/
commaArray = new Array("0","2","2","3","2","2","1","2","2","2","2","2","2","2","2","2","-","-","-","-","-","-","-","-","2","-","-","-","-","-","-","-","-","1");

Wobei der 2., 3., 4., 5. Wert den Nachkommastellen für die ADC Kanäle 1-4 entspricht.

[michaelv]

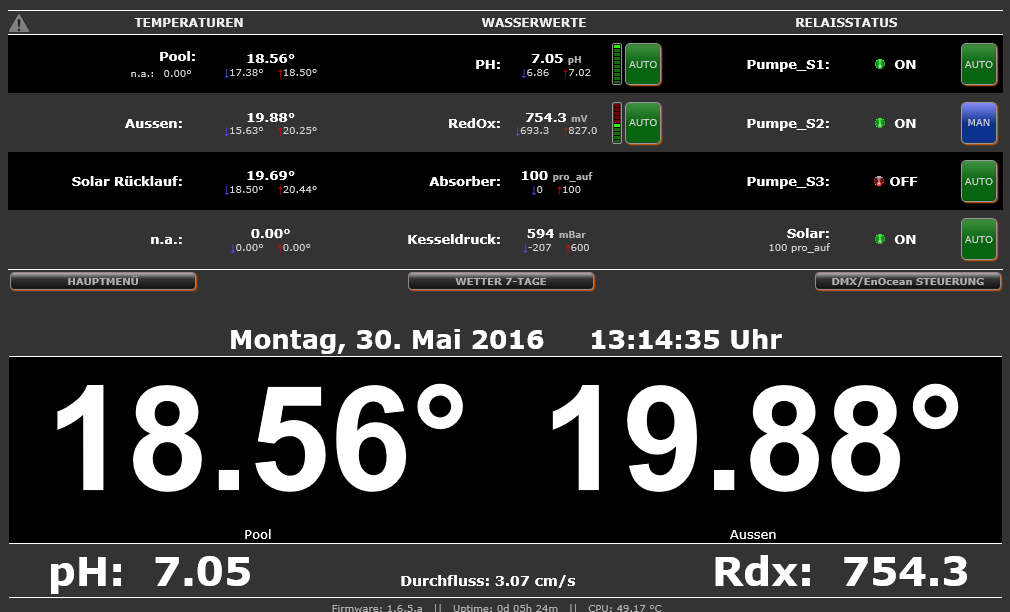

Danke hat funktioniert und ich habe anstatt % pro_auf als Einheit genommen
in der klassischen Ansicht funktioniert es auch. Ich wußte garnicht das es das Menü
mit den Nachkommastellen gibt.

Danke und Gruß Michael

[Alex]

Hab da neulich auch mal ne recht kreative Kombi °/. gesehen

[michaelv]

Super Idee da muß man erstmal drauf kommen
