Einbindung einer Tiefbrunnensonde

[cederick]

Hallo zusammen,

da ich über eine automatisches Rückspülen meines Sandfilters nachdenke, sollte mein Höhenstand des Pools ja nicht unterhalb des Skimmers kommen.
Daher habe ich mir gedacht ich setze eine Tiefbrunnensonde ein um den Höhenstand analog zu messen.
Gesagt getan, von Kobold ein Tiefbrunnensond Typ NTB 4 - 20 mA Messbereich 0 - 5 mWs mit 15 m Kabel besorgt.
Eingesetzt und angeschlossen:



Klappt.

Als nächstes suche ich jetzt ein 3/4 Zoll MV, das der Controller bei min Niveau schaltet um Wasser nachzuspeisen.

LG Cederick

[cederick]

Klappt doch noch nicht so gut
Ich habe dort m. E. eine sehr große Streuung die ich mir nicht erklären kann.
Nach Rücksprache meines Kollegen, der mehrere solche Sonden im Einsatz hat, ist dieses absolut ungewöhnlich.

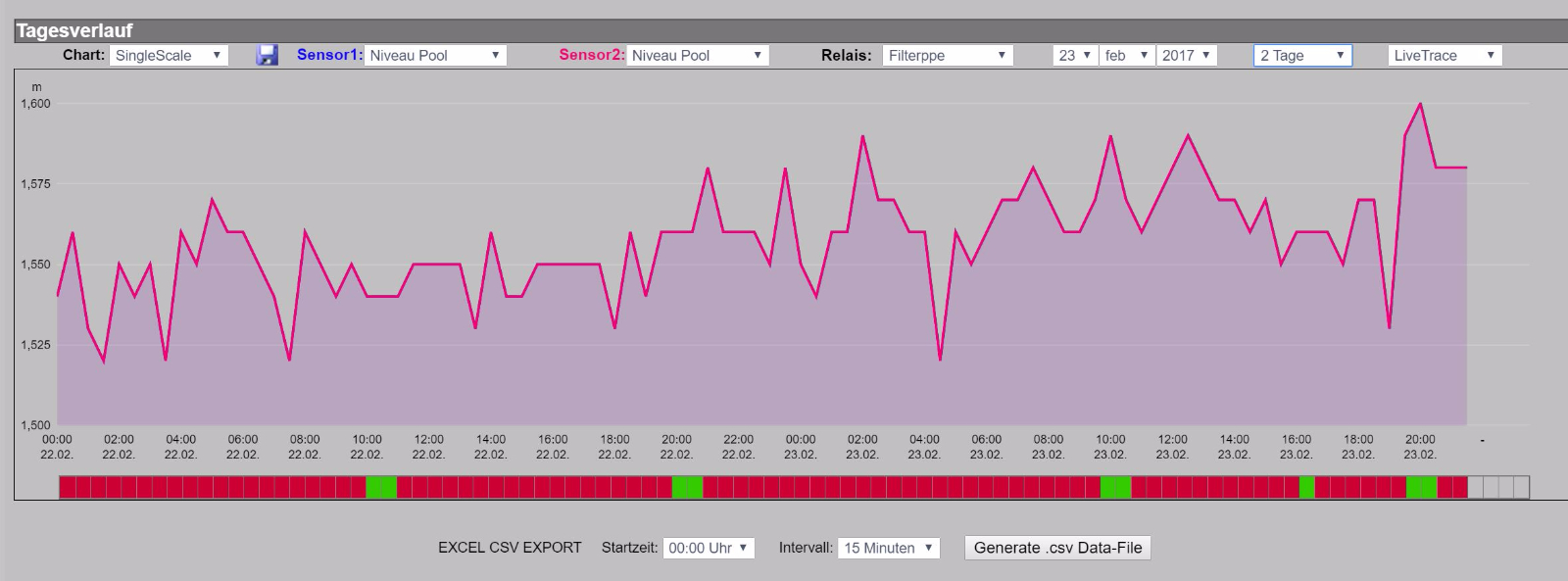

Niveau Pool.JPG (339.9 KiB) 96 mal betrachtet

Im Moment weiß ich jetzt erstmal nicht weiter. Vielleicht hat ja einer von euch eine Idee.

Gruß Cederick

[Alex]

hm... wie sieht's denn mit "Wellen" im Becken aus.?... bisschen Wind, evtl Wasserbewegung?
Oder ist alles abgedeckt?

[cederick]

Ne nicht abgedeckt.
Aber permanent bis zu 6 cm Wellen?
Nein das kann nicht sein, heute ein wenig stürmisch, okay, aber bestimmt keine 6 cm.
Damit eine Niveauregelung aufzubauen wird so nicht funktionieren.
Kann man irgendwie dämpfen?

[Alex]

...sind vermutlich wohl nur 2..3cm Wellen. Wasser geht ja auch wieder nach unten - um ne ähnliche Höhe wie die Welle selber.
Würde also immer um den "Soll" Wasserstand pendeln +/- 2.5 cm ergeben dann Werte mit 5cm Unterschied... theoretisch.

Dämpfen: Kondensator mit an den Eingang klemmen. Weiss aber nicht ob der das in dem Rahmen ausgleichen kann. "Beruhigen" auf jedenfall etwas.
Mit was für einem Netzteil wird der Sensor mit Spannung versorgt?

[cederick]

Der Kollege setzt diese Sonden auch für Pumpensteuerung bis 30 cm an Prozessleitstationen für Pumpen Abschaltungen (Trockenlaufschutz) ein.
Ohne solche Schwankungen. Er sagte sie wären sehr genau und stabil, auch in dem Bereich.
Ich könnte ja nochmal eine andere Sonde verwenden, er glaubt aber nicht, dass es daran läge.
Ihr habt doch auch Sonden im Shop, Erfahrungen damit?

[Alex]

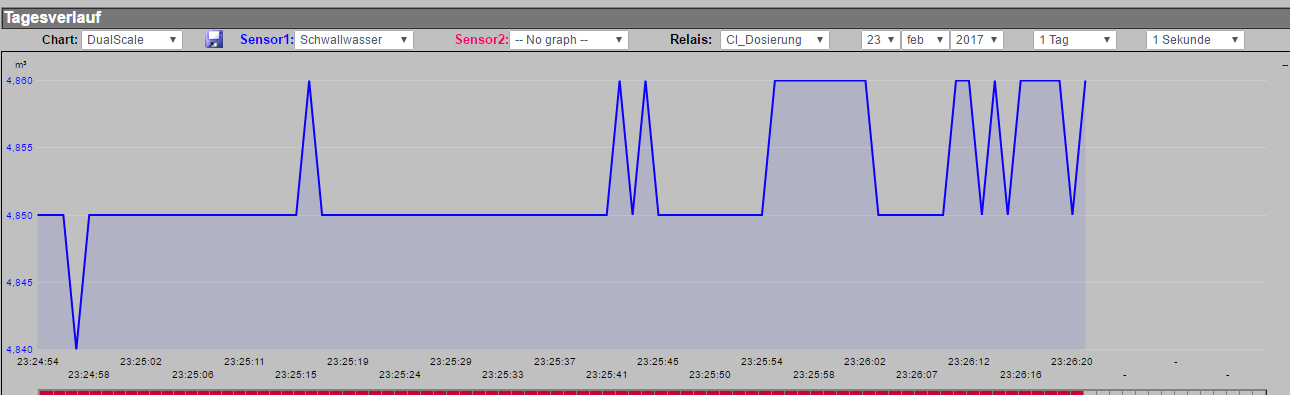

Is aus meinem Schwallbehälter. Ein Auflösungsschritt entspricht hier 2mm Wasserstand. Schwankt also +/-2mm bei dieser Sonde mit 2.5m (250mBar) Messbereich. Mit Deiner wären das dann theoretisch +/- 4mm. 25uF kondensator ist am Eingang mit dran... und keine wirklichen Wellen. Wasseroberfläche ist aber auch nicht 100% ruhig, weil der Rücklauf der Messzelle in den Behälter läuft (oberhalb der Wasserlinie)

Steck die mal morgen in einen Eimer oder einen Behälter in dem definitiv keine Wellen sind und kuck Dir den Messwert an.

[Alex]

siehe oben noch: ... was für eine Netzteil versorgt den Sensor? Schaltnetzteil?

[cederick]

Eimer.....super Idee, warum bin ich nicht selbst darauf gekommen
Laufe jetzt los

[cederick]

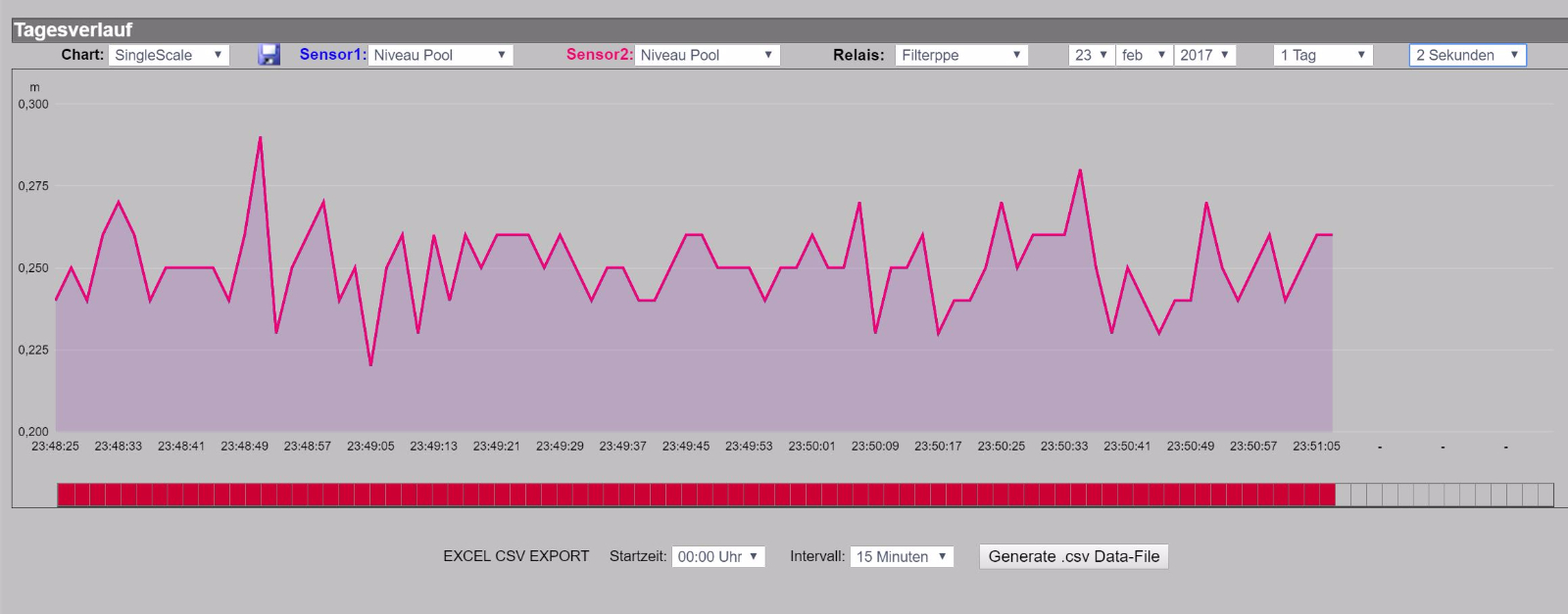

So, Sonde im Eimer 25 cm gemessen, Controller auf 2 sec getaktet.


[Alex]

Sieht nur unwesentlich besser aus. Hast Kondensatoren?

[cederick]

Anderen Analogeingang nehmen?
Liegt auf ADC0 mit 150 Ohm Widerstand , besser mal ADC2 oder 3 nehmen?

[cederick]

NE, was nimmt man den da?

[Alex]

ne, 2 oder 3 sind zum Spannung messen. Die gehen nicht.
Ist aber egal. Es gibt nur einen Analogwandler. Das Signal wäre überall gleich.
