Hallo zusammen,

nun möchte ich mich auch mal kurz vorstellen. Ich heiße Michael und lese hier und im PPS-Forum schon eine Zeit lang mit. Ich habe letztes Jahr Ende Oktober mit dem Pool-bau angefangen. Jetzt steht der Rohbau eines Rechteckpools 7x3,5,1,65 aus Styroporschalsteinen. Für die Technik habe ich einen Technikschacht an schmaleren Seite des Pools mit den Maßen 3,5x2,25m und einer Stehhöhe von 2m.
Als nächstes steht bei mir die Verrohrung des Technikschachtes an. Hier möchte ich meine bisherigen Gedanken veröffentlichen und euch um eure Meinung bzw. um Verbesserungsvorschläge bitten.


Meine Idee ist, das Dreiwegeventil in der Saugleitung über ein Bilemo zu steuern und damit von der Saugseite (Skimmer/Bodenablauf) komplett auf den SaugerAnschluss umzustellen. Funktioniert das so, oder ist eine Einlaufdüse ohne Kugel zu eng für die gesamte Saugleistung?

Auch würde ich später gerne den Wasserstand über eine Sonde messen. Sollte ich hierfür in der Verrohrung etwas vorsehen?

Auf eure Kritik und weitere Ideen freue ich mich.

Gruß
Michael

[Mario]

Funktionieren tut das sicher, allerdings würde ich die Saugsaite möglichst ohne "Verengung" bauen/verlegen.
Das 3-Wegeventil ne Nummer größer? Kostet dann aber auch gleich nen paar Groschen mehr...

Sonst sehe ich erstmal nix...

[miknu42]

Das 3-Wegeventil ist, wie die gesamte Verrohrung in 63. Außerdem steht die Pumpe 1m unter der Wasserlinie. Meinst du ich brauche trotzdem ein größeres?

Hast du noch eine Idee für die Verrohrung für eine Füllstandssonde?

[Mario]

Brauchen würde ich das nicht nennen wollen.
Ist halt ungünstig, gerade in der Saugleitung, da die Kugeln (egal ob 3-Wege oder einfacher Kugelhahn) im Innendurchmesser immer kleiner wie das eigtl. Rohr ist.

Kommt drauf an was für eine Sonde das werden soll.
ich würde eine zusätzliche Düse einbaun, die bis über die Wasserlinie verrohren und dort die Sonde rein platzieren.
Zusätzlich den Rücklauf der Messstrecke dort rein, damit dort auch ein Wasseraustausch statt findet.
Kommt aber auf deine Gegebenheiten an, wo sitzt die Technik etc.
Wäre so meine Idee...

[Alex]

>>Funktioniert das so, oder ist eine Einlaufdüse ohne Kugel zu eng für die gesamte Saugleistung?
Ja, das funktioniert schon. Ist ja kein Dauerzustand. Bei mir ist der Sauganschluss auch so eine normale Durchführung, ohne eingeschraubte Düse.

Pegelmessung... ja. Ist die Frage wie Du das umsetzen willst.
Wenn mit einer Pegelsonde, dann so in etwa wie Mario beschrieben hat. Rücklauf der Messzelle da rein oder das Frischwasser darüber füllen, wäre eine ganz gute Idee, damit etwas Wasseraustausch da drin ist. Man braucht halt den Platz nach oben, damit das korrespondierende Rohr auch über die Wasserlinie reicht (und etwas weiter, damit bei höheren "Wellen" im Becken da nichts rausschwappt).
Alternativ kann man auch nur "unten" am Becken über eine (separate) Düse einen Drucksensor einbauen, der den Wasserdruck und damit den Wasserstand misst. Geht genauso... ist allerdings etwas ungenauer, wenn man keinen Drucksensor mit entsprechend kleinem Messbereich nimmt (0 - 0.2 Bar)

[miknu42]

so, musste erst einmal über eure Ideen schlafen. Also, der Technikschacht liegt genau hinter dem Pool. Der Saugeingang der Pumpe liegt auf Höhe des Bodenablaufes. Für weitere Düsen ist es bereits zu spät. Die Decke des Technikschachtes liegt auf Höhe der Wasserlinie (also zu tief). Einzig die Leitung zum Kanal muss ich über Poolniveau in das Fallrohr der Garagenentwässerung führen.

Jetzt wird es Kompliziert.
Frage: kann ich nicht den Sauger-anschluss und die Kanalleitung verbinden? Dann könnte ich außerhalb des Pools das Rohr für die Sonde auf entsprechende Höhe setzen. Müsste dann nur zum Saugen und Rückspülen die Verbindung per Kugelhahn trennen.

[Alex]

Hab ich jetzt grad nicht verstanden.
Sauganschluss und Kanalleitung verbinden...? Der Sauganschluss muss ja auf die Saugseite der Pumpe gehen... der Kanalanschluss nicht.
Kannst das evtl irgendwie mal skizzieren? (zum Verständniss)

[Mario]

Hab ich auch nicht ganz verstanden...
Wozu den Kanalanschluss da dran?
Kannst ja auch nen Abgang an diese Saugleitung machen, beim "Putzen" sperrst das dann ab...

Ich habe das am 2.Skimmeranschluss, geht auch, merkst auch gleich wann der Korb geteinigt werden sollte...

[miknu42]

So, versuche mal meine Gedanken zu ordnen. Wenn ich nicht gerade sauge, ist die Düse des Sauger-anschlusses außer Funktion und müsste bei entsprechender Verrohrung das gleiche Niveau wie der Pool annehmen. Leider fehlt mir aber im Technikschacht die nötige Höhe um die Verrohrung um über das Poolniveau zu kommen.
Auch der Kanalanschluss ist außerhalb der Rückspülung ohne Funktion. Er hat den Vorteil, dass er a.) den Technikraum verlässt und ich damit keine Höhenbeschränkung mehr habe und b.) durch meine Gegebenheiten sowieso über das Poolniveau gezogen werden muss.
Wenn ich zwischen diesen beiden Leitungen per T-Stücken eine Verbindung Herstelle (die ich zum Saugen und Rückspülen per Kugelhahntrennen kann) müsste sich ja auch in der Kanalleitung das Poolniveau einpendeln.
Mach ich einen Denkfehler?
Ist aber wahrscheinlich leichter eine neue Kernbohrung zu machen und den zweiten Skimmer-anschluss raus zu ziehen.

[Mario]

Skimmer ist vom Technikschacht nicht direkt erreichbar?
Und welche Höhe hat denn der Einstieg zum Technikschacht, liegt der tiefer wie dein Pool?

Nen paar Bilder oder Skizzen wären schon hilfreich, dann sprudeln auch die Ideen...

[Alex]

Das Niveau wird sich dann schon auf Poolniveau einpendeln... aber wirklich da drin messen wird schwierig. Den maximalen Wasserdruck, den Du da messen kannst, ist der Wasserstand "über" dem Sauganschluss (falls der Waagerecht weggeht und nie tiefer geht. Dann brauchst für die "Sonde" ja nochmal irgendwo ein separates Rohr, in dem diese dann steckt... damit sie beim Rückspülen nicht den Wasserfluss behindert bzw der Dreck aus dem Filter an der Sonde vorbei gespült wird.

[miknu42]

Ich mach später mal Bilder

[miknu42]

Sorry Mario, ich hatte ein Brett vor dem Kopf. Ich habe jetzt deine Beiträge mit dem Tankgeber gefunden und weis jetzt wie du das meinst. Das müsste bei mir genauso gehen. Danke

[Mario]

Jo, müsst ich aber auch aktualisieren....
Die Leitung zur Saugleitung, wo der KH3 eingezeichnet ist, habe ich weggelassen.
Dafür geht der Rücklauf der Messstrecke rein, in etwa Höhe Wasserstand.
Dann solltest in der Leitung zwischen dem Skimmer und dem "Messbehälter" den KH setzen und diesen nur leicht öffnen, gerade so, dass das Messwasser abfließen kann, dann gibt's auch keine Probleme bei Wellenschlag...

[miknu42]

Spricht etwas dagegen den Temperaturfühler für das Poolwasser in den 2. Skimmeranschluss zu setzen.

[Alex]

Nein

[miknu42]

Na das ging ja schnell, danke

[miknu42]

Hallo Allex, hallo Mario,

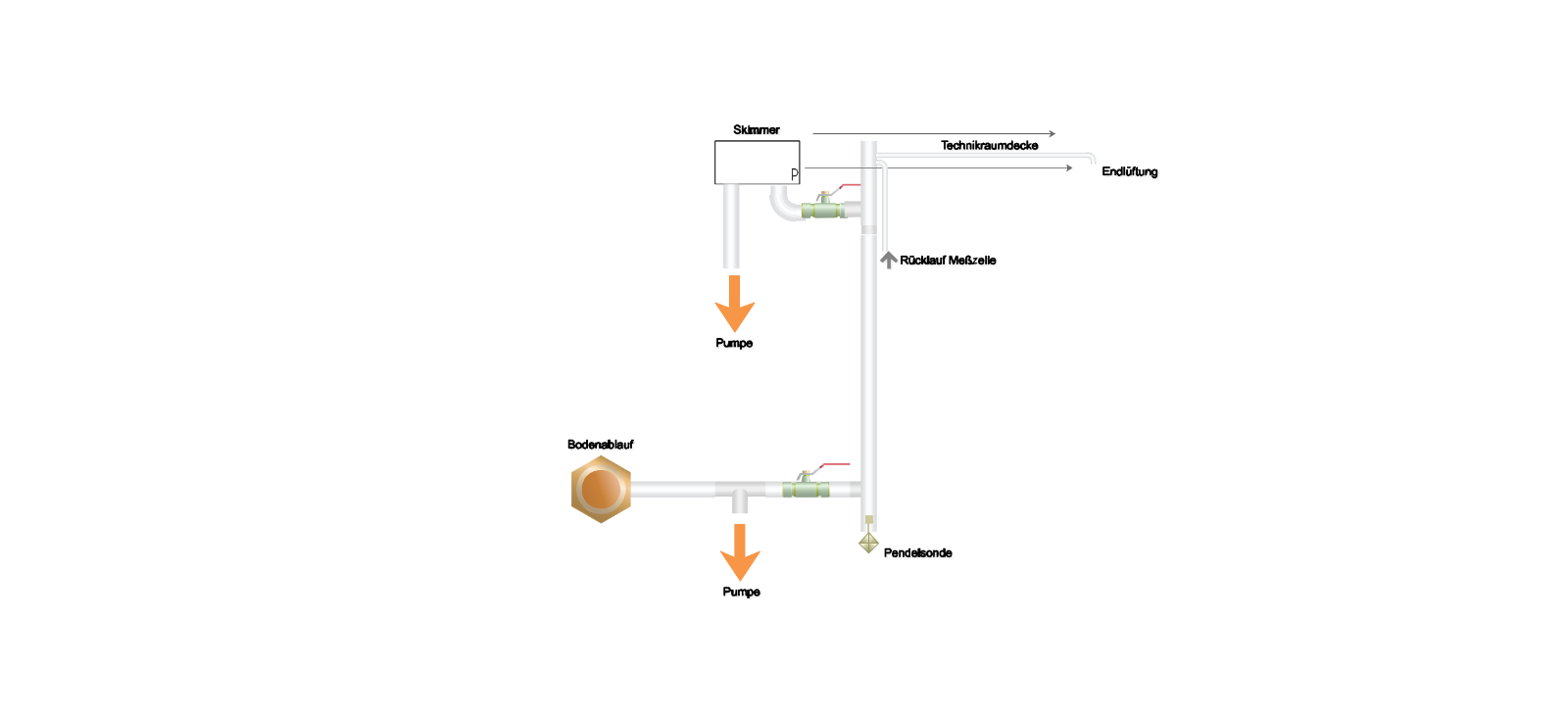

ich habe parallel zu dem anderen Thema mit der Pendelsonde mal eine Zeichnung zu meinen Gegebenheiten gemacht. Geht das so oder muss die Pendelsone auch von oben eingeführt werden?


[Alex]

...ich frag mich wie Du die da unten reinbauen und das dicht bekommen willst. Pegelsonden "hängen" immer im Wasser (also von oben rein)

[miknu42]

Ah, ok. Ich dachte ich kann die wie eine Drucksonde einschrauben.

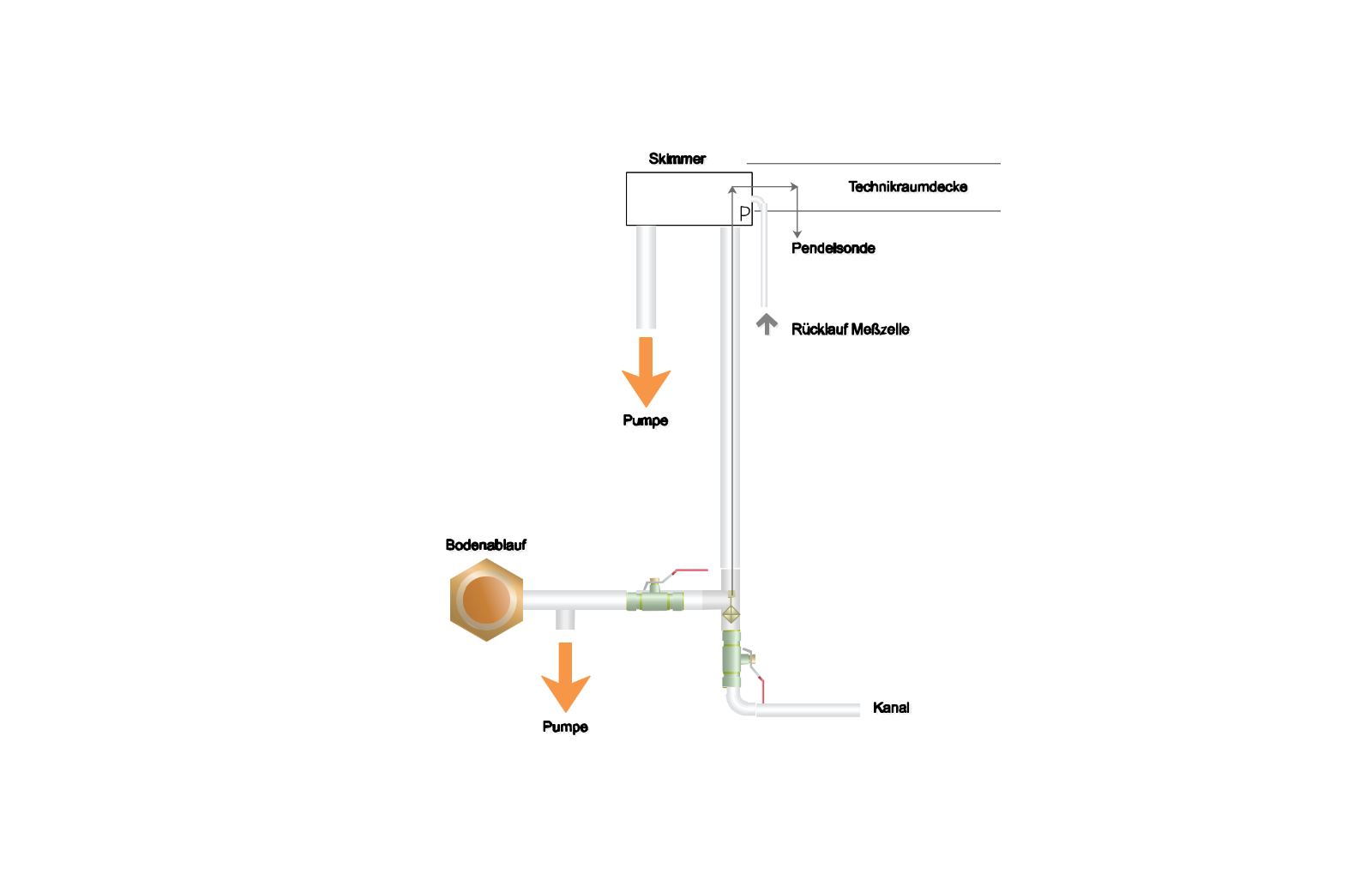

Wie wäre die Version?
