Ideen zur Cl-Sonde

[miki]

So, habe ja nun hier im Forum gelesen, dass man noch Ideen für die Cl Sonde sucht, wie z.B. die Kalibrierung der Chlor-Sonde besser zu gestalten ist – daher hier zunächst die Idee „Basic“, mit wenig Aufwand in der Entwicklung:

Wir stellen uns vor, wir gehen mal zu unserem Pool und messen mal „schnell“ den fCl Wert. Sagen wir mal das kostet uns mit allem vor & zurück 1 Minute. Jetzt müssen wir aber noch den schwankenden mV Wert der Chlor-Elektrode beobachten und den Mittelwert finden. Wie lange beschäftigt man sich damit? Kann man die ganze Nacht machen, oder schön wäre einfach den stabilisierten Wert direkt zu haben.
Das machen wir, indem wir uns zunächst einfach nur merken 11:15h 0,65ppm oder wir notieren uns das irgendwo – z.B. in den Notizen, die ich im Phase2 GUI noch vermisse.
Abends, wenn Frau und Kind im Bett sind, öffnen wir uns die Grafik mit dem Tagesverlauf und stellen bei Sensor 1 ein: „Chlor (ppm)“ und bei Sensor 2 ein: „Chlor (mV)“
Dies ist möglich, weil wir für den Chlor Eingang duales Logging eingestellt haben und zwar in den „Sonstigen Optionen“, wo wir auch den Flowsensor usw. aktivieren. Dort gibt es jetzt nämlich einen Eintrag der heisst „Chlor-Elektrode an ADC 0-3 – Auswahl via Pulldown“ sowie den Eintrag mit Checkbox „Dual-Logging Cl-Sonde“, den wir damit auf enable gesetzt haben.
Somit schauen wir uns jetzt in den historischen Daten die Werte um 11:15h an und haben, falls der ppm Wert aus der Messung abweicht direkt den passenden (stabilisierten) mV Wert. Und falls die Werte um die Zeit in starker Bewegung waren (eben nicht stabil), sehen wir das schön in der Grafik und suchen uns für die Kalibrierung einen besseren Zeitraum.
Damit holen wir uns aus den historischen Daten die passenden Werte für Offset und Gain und kalibrieren unsere Sonde.
Da wir aus den „Sonstigen Optionen“ ja nun wissen an welchem ADC die Cl-Sonde hängt, wird freilich bei der Kalibrierung unterdrückt, dass sich bei den „Analog Controls“ die Werte durch die Offset/Gain-Anpassung ändern.

#############################################
Soweit die Basic-Variante, nun kommt der Vorschlag zur Komfort-Version (sicher mehr Aufwand in der Entwicklung):
#############################################

Wir erinnern uns zurück, es ist grade 11:15h und wir haben mit dem PoolLAB/Scuba usw. 0.65ppm gemessen.
Nun öffnen wir an unserem Smartphone/Tab/PC das Menü Kalibrierung und wählen hier den Eintrag Cl-Sonde kalibrieren.
Dort haben wir zunächst einen Datumsnavigator, der uns den heutigen Tag nebst Uhrzeit im 15Min-Takt vorschlägt. Dazu haben wir die Möglichkeit den gemessenen fCl-Wert einzutragen. Ein Klick auf „Speichern“ schreibt den Wert in eine Tabelle weiter unten auf der Seite, diese Tabelle enthält die letzten 10 Messungen. Es gibt außer Datum und Uhrzeit den gemessenen ppm-Wert und den mV-Wert, den sich die Software aus den historischen Daten gezogen hat. In der Tabelle können wir nun Einträge löschen, die ggf. alt oder ungenau waren.
Viel wichtiger ist aber die kleine Grafik über der Tabelle. Hier wird die mehr oder weniger Gerade, nennen wir sie mal Kurve, der gemessenen Werte angezeigt, wie aus dem Phase2 Statistik-Modul bekannt, kann man Punkte auf der Kurve anklicken. Man muss so nun 2 Mess-Punkte auswählen, die für die Kalibrierung von Offset/Gain im Hintergrund verwendet werden sollen. Beim anklicken der Punkte sieht man direkt per gestrichelter Linie die Gerade der zukünftigen Kalibrierung auf Basis der gewählten Werte. Heisst für jedermann wird auf einen Blick klar in welchem Bereich Abweichungen zu den letzten Messungen bestehen.
Um das mal zu verdeutlichen habe ich drei Anlagen angehängt.
Im hier vorliegen Fall wäre also die Kalibrierung auf die Extremwerte (0-Punkt und Maximum) ziemlich dämlich, da alle Werte dazwischen offensichtlich abweichen.

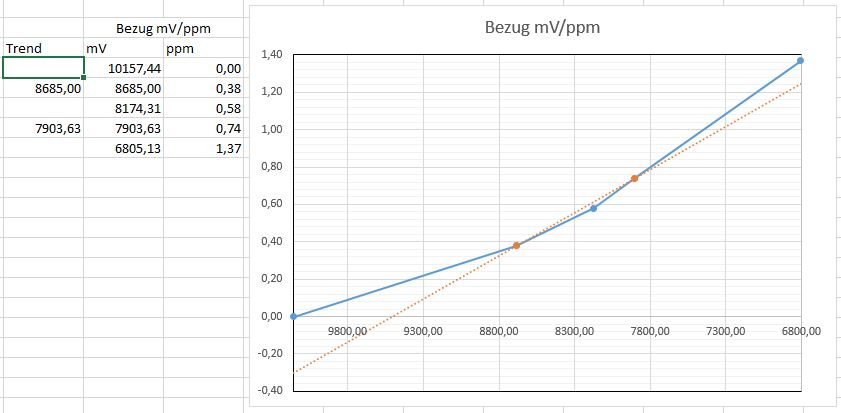

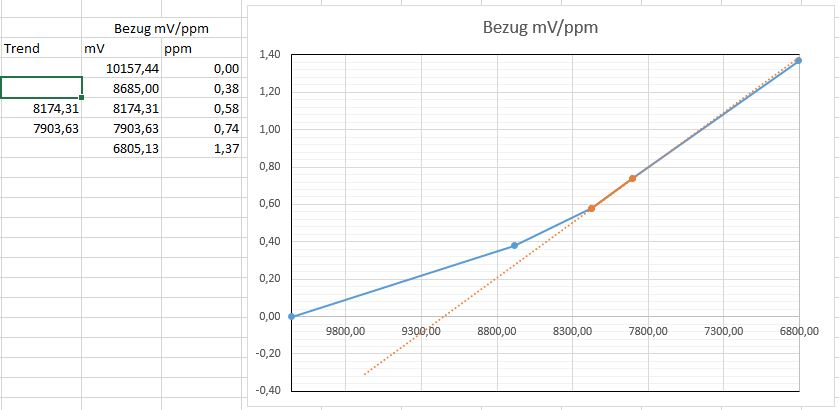

Möchte man seinen Pool im Bereich 0,6ppm fahren, kalibriert man auf 0,38 und 0,74ppm und wenn man im Bereich von 1ppm arbeiten möchte liegt man sehr gut mit einer Kalibrierung mit 0,58 und 0,74ppm.
Ergo einfach beide Punkte anklicken, speichern wählen und die Software holt sich die benötigen Daten zur Offset/Gain-Berechnung im Hintergrund und setzt die Werte für den passenden ADC Eingang.
Diesen haben wir wie oben in der Basic-Version in den „Sonstigen Optionen“ abgefragt, da außerdem natürlich auch die Änderung der Werte im „Analog Controls“ abgefangen wird.
Damit wäre das Kalibrieren der Cl-Sonde kinderleicht, niemand muss mehr mit mV spielen und man muss auch nicht Kurvendiskussionen im Mathe Leistungskurs geliebt haben um seine Sonde vernünftig zu kalibrieren.

Soweit die Ideen zur Weiterentwicklung der Cl-Kalibrierung... beste Grüsse zum neuen Jahr, michael.

[StefanG]

Hallo, die Cl-Sonden Kalibirierung steht bei mir auch noch aus.
Das separate Logging der Rohdaten und der berechneten Werte wäre sicher ein Riesenvorteil.
Dazu wie oben geschildert eine Art Logbuch für den Eintrag von gemessenen Werten, aus denen dann ein Faktor berechnet und vorschlagen wird,
den man dann akzeptieren oder korrigieren kann.

[Frankie]

hallo
wir haben verstanden das es hier noch was zu tun gibt
im Moment sind wir noch in den letzten Zügen um unser neues Produkt ProCon.easy (einfache, webbasierte Pool und Solarsteuerung) auf den Weg zu bringen
Das wird zeitnah abgeschlossen sein , dann greifen wir das Thema auf um zu einer komfortablen Lösung zu kommen, sodass alle in dieser Saison davon profitieren können
(uns selber übrigens eingeschlossen)
gruß
Frank

[Mark48]

Kann man sich die schon wo anschauen oder gibt es dazu schon Beschreibungen?

[Frankie]

Hi Mark,
ich will den Post nicht hijacken , ein paar Infos gibt's in dem ProCon.easy Ankündigungspost
gruß
Frank

[StefanG]

Gibt es dazu Updates ? Meine Chlor Sonde ist seit dem Einbau unbenutzt, bzw. unkalibiriert.
