Pegelsonde 24VDC / 4-20mA

[Kottan]

Guten abend,

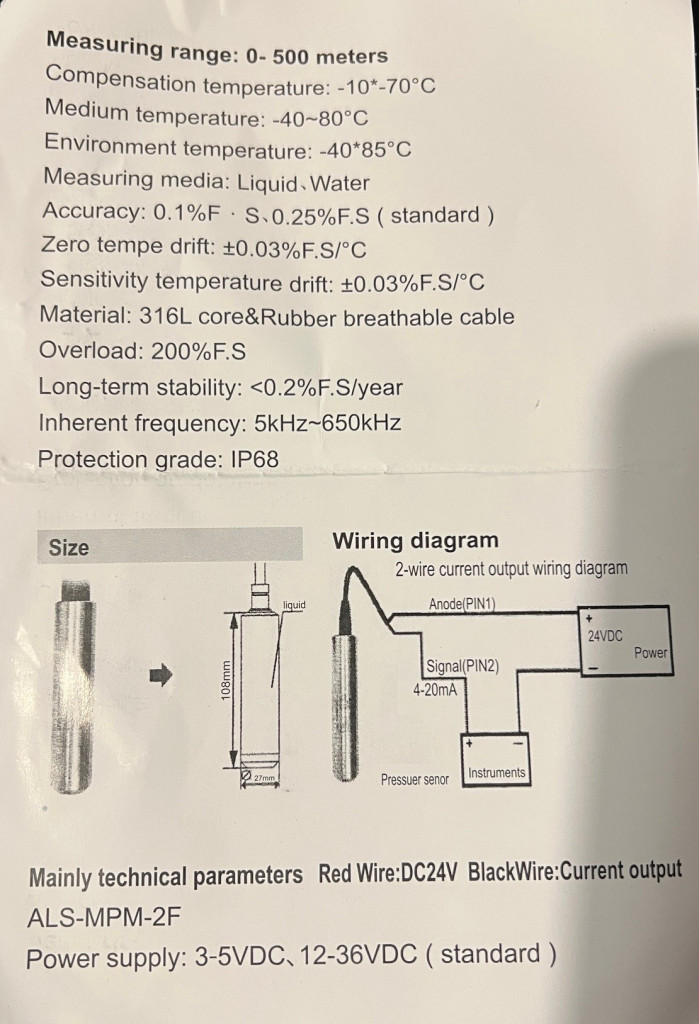

mein alter Poolcontroller läuft auf 5VDC. Ich habe hier eine Pegelsonde mit 24VDC / 4-20mA.
Kann ich die an ADC anschliessen, wenn ich den GND nutze? Oder muss die Sonde die gleiche Spannung wie der Controller haben?
Danke im voraus

Kottan

[Alex]

Was soll die fûr einen Messbereich haben? 0-50 Bar?
Dann kannst dir den Anschluss sparen, das wird nix mit dem Messbereich… Auflösung wäre wesentlich zu grob.

Ansonsten bräuchte sie schon die 24V wie auf dem Bild. GND von dem Netzteil muss dann noch an einen GND am Controller.

[Kottan]

ok danke, der Messbereich ist 0-2m, das sollte schon passen. dann versuche ich es mal.

[Alex]

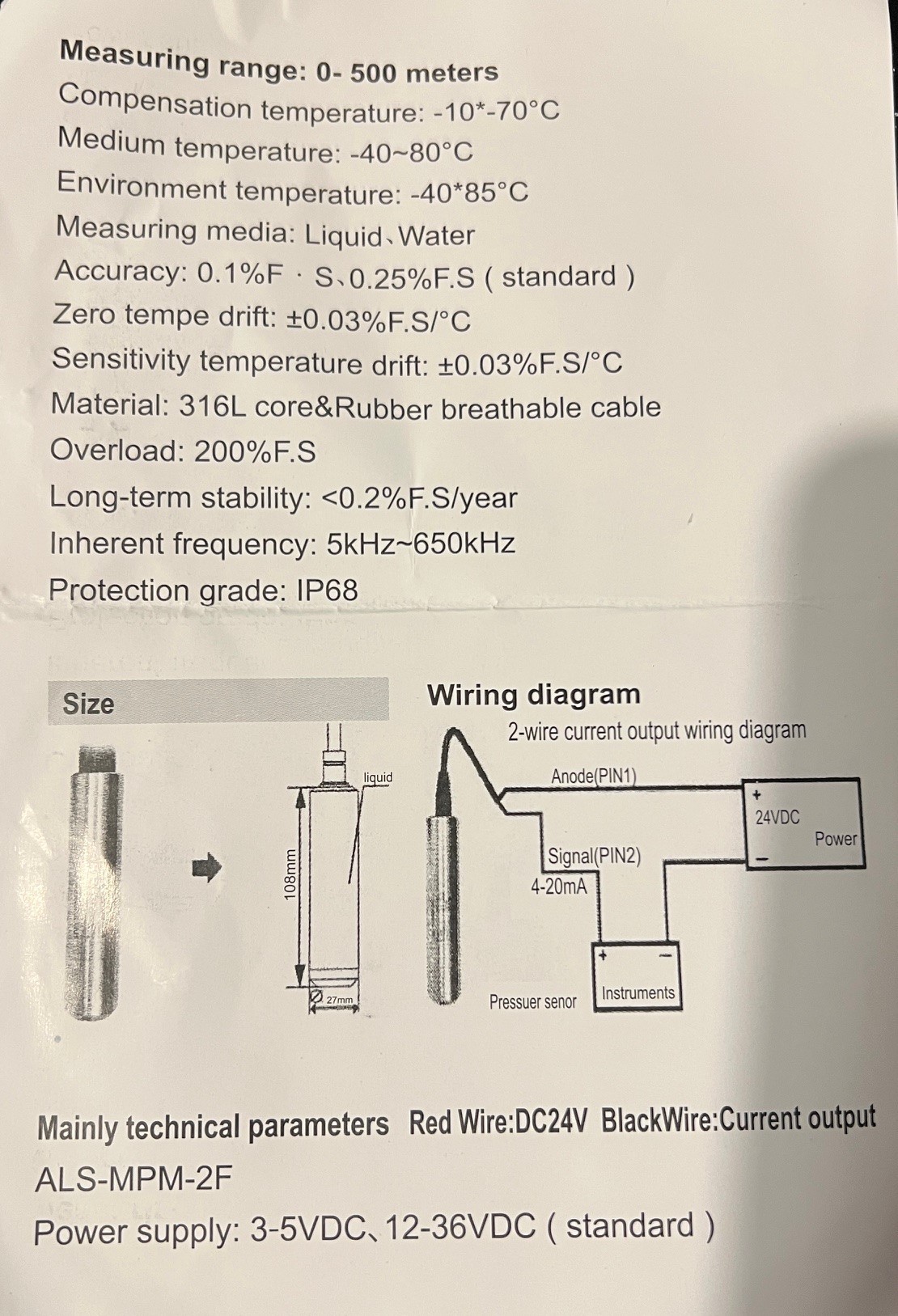

Ja, das würde dann passen. Hatte nur gefragt, weil oben 0-500m auf dem Bildchen stand.

[Kottan]

ich habe nun endlich die Pegelsonde 4-20mA an ADC2 angeschlossen - und benötige noch einen Tipp wie ich Verstärkung und Offset berechne, habe das leider verlernt.
Ich messe 2 Pegelstände nach und benötige doch dann noch den zugehörigen ADC Rohwert, um dann im Berechnungstool Offset und Verstärkung anhand dieser beiden Punkte zu berechnen. Aber wo kann ich den ADC Rohwert sehen? Oder nehme ich die Voreinstellung Wert 1: 3000 mV, das entspricht dann 200 cm, Wert 2: 600 mV da entspricht dann 0 cm?

Screenshot 2026-05-29 111905.png (19.96 KiB) 23 mal betrachtet

Und warum eigentlich mV, es müsste doch mA sein?

[Alex]

Nimm die andere Benutzeroberfläche... is einfacher. Die Konfiguration ist hier beschrieben:
https://www.poolsteuerung.de/viewtopic.php?t=27

[Kottan]

danke, 510 Ohm oder 150 Ohm?

[Alex]

150, wenn es noch die "alte" Platine ist. 510 bei einer ProCon.

[Kottan]

Alex,
ich würde gerne Offset und Verstärkung selbst berechnen. Ist das linear angenommen, also Geradengleichung? Die Rohwerte geben das nicht so wieder:
Rohwert Füllstand
440mV 0cm
550mV 58cm
750mV 65cm

[Alex]

Der Controller kann nur linear... weil Analogsensoren linear laufen zwischen min. und max. Messbereich (und Ihrem Ausgangssignal). Eigentlioch zumindest

Nimmst halt die Werte von dem Teil von Dir., lässt den Rechner auf "mV" stehen und gibst zwei von Deinen Messpunkten von oben ein
440mV == 0 && 750mV == 65
