Problem mit einem Relais

[cederick]

Hallo zusammen,
da ich mir eine Drehzahl geregelte Ppe. gegönnt habe bin ich z.Zt. dabei einiges umzubauen.
Habe nun die Chem. Ppe ,vorher Relais 3 + 4, auf Relais 7 + 8 verlegt.
Nun zu meinem Problem, Verlegung 3 auf 7, ohne Probleme.
Verlegung 4 auf 8, ohne Funktion.
Relais 8 zieht an, aber schaltet keine 230 V durch, was normaler weise üblich ist.


Bitte lass kein Relais kaputt sein, da wir leider noch ein wenig auf die Erweiterungsplatine warten müssen.
Vielleicht hat ja einer eine Idee wie ich hier weiter komme?
LG Cederick

[Alex]

Und Du hast an der Klemme gemessen das da 230V in der Mitte ankommen und rechts nichts rauskommt?
Hörst Du das Relais klicken oder geht nur die LED an?

[cederick]

Hi Alex,
in der Mitte liegt 230 V an, rechts kommt nichts an nachdem das Relais geschaltet hat.
Man hört es schalten (klicken) LED leuchtet wenn geschaltet.
Oh, lass es nicht kaputt sein

[cederick]

Noch ein Phänomen:
Normalerweise sollte doch im nicht geschalteten Modus in der Mitte und Links Spannung anstehen!?
Ist auch nicht

[Alex]

Kommt dann wenigstens links was raus wenn es AUS ist?
Oder kommt da evtl immer was raus, auch wenn es ON ist... mess das mal bitte.

[cederick]

Gemessen, beides nicht

[Alex]

ah so... links auch nicht?
Kann ja eigentlich fast nicht sein... die Kontakte des Relais können ja nicht irgendwo "in der Mitte" zw. offen und geschlossen hängen bleiben... hm.

Klemm mal die beiden Drähte bitte aus und mess einfach mal auf Durchgang (Schrauben der Klemmen vorher aber wieder komplett anziehen - sonst kann sein das die keinen Kontakt haben)

[cederick]

Mitte immer unter Spannung, links und rechts im geschalteten und ungeschalteten Modus spannungslos

[redbaron]

Vlt. ist da nur ne Lötstelle kalt?
Hast mal unten drunter geschaut?

[Alex]

Ansonsten... rechte Endkappe des Platinenhalters wegmachen und die Platine mal im Halter ein Stück nach rechts schieben, das man von unten an das Relais sehen kann... ob da alle PINs verlötet sind. Andere Idee hätte ich sonst keine.
Bei der Gelegenheit auch an der zugehörigen Klemme kucken ob alle drei Anschlüsse verlötet sind.

[cederick]

weder im geschalteten sowie ungeschalteten Modus nirgendwo Durchgang

[cederick]

Controller ausbauen

[cederick]

ICH BRAUCHE DIE RELAISERWETERUNG, bitte.

[Alex]

...wenn die angeklemmten Drähte lange genug sind, musst dafür erstmal nix abklemmen.
...nur alles stromlos machen bitte

[cederick]

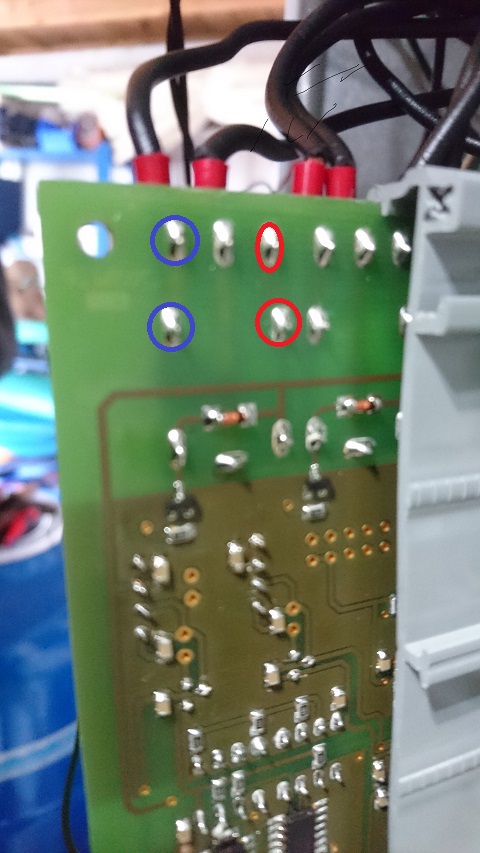

Was sagt nun die Fachwelt?


Denke sieht gut aus. Habe nochmal an den Lötpkt. gemessen leider unverändert.
Habt ihr noch so einen in der Grabbelkiste?
LG Cederick

[cederick]

Nachlöten?

[cederick]

Hier messe ich Durchgang


[cederick]

Habt ihr ne Bezugsquelle für mich dafür?

[cederick]

Geht das?:
https://www.conrad.de/de/printrelais-5- ... 03243.html

[redbaron]

Hmm, soweit ich das erkennen kann sieht das gut aus....
Hast du denn zwischen dem Lötzinn unten und der Klemme oben durchgang?
