Drahtlos Schalter
Hallo zusammen,

hat jemand von euch schon mal einen kapazitiven Wassersensor außen am Skimmer zur Wasserstandsregelung montiert?
Ich möchte keinen mechanischen Schalter im Skimmer haben.
Habe Angst diesen abzubrechen, wenn ich den Schlauch der Reinigungsbürste in den Skimmer hänge...

Etwas in der Art: https://www.bastelgarage.ch/xkc-y25-v-n ... vel-sensor
Gibt es sowohl als Öffner als auch als Schließer.

Gruß
Kevin

Wäre es möglich die "Cover Abhängigkeiten" zu erweitern um ein Relay (z.B EXT1- Relay 1) zu schalten nur während das Cover "geschlossen" wird?

Hintergrund ist, dass ich gerne eine eigene Coverwash (https://www.eurospapoolnews.com/nouveau ... ickelt.htm) bauen möchte und mit dem Relay einen Magnetschalter bedienen möchte.
Ich weiss, es gibt die Relaykarte von T&A, aber für was hab ich denn eine schlaue Poolsteuerung

Alex hat geschrieben: ↑29. Mai 2024, 08:23 Ja, OK ... der Schlüsselschalter ist ein Schließer, aber "Normalzustand" den man hat ist ja "geschlossen" (damit das Cover funktioniert). STOP ist dann, wenn der Kontakt geöffnet wird (deswegen Öffner-Kontakt).

Du Musst den Öffner Kontakt des Relais 7 verwenden (und auf "ÖFFNER" für die Konfiguration verwenden).
Ohne das da am T&A der COM (Klemme 9) permanent an Klemme 8 ankommt, reagiert das Cover ja sonst gar nicht. Das Relais 7 öffnet den Kontakt dann nur kurz, wenn das Cover stoppen soll

Habs eben auch gemerkt und umverdrahtet. Danke!

Alex hat geschrieben: ↑29. Mai 2024, 00:01 MENÜ - STEUERUNG - COVER. Da wird sie aktiviert oder deaktiviert und da werden die Eingänge und Abhängigkeiten konfiguriert

Ich ESEL genau das Menü habe ich nicht gefunden... Jetzt macht alles mehr Sinn...

Alex hat geschrieben: ↑29. Mai 2024, 00:01 Und wenn die T&A einen Öffner Kontakt für STOP erwartet (tut sie meines Wissens) - dann musst Du auch den Öffner Kontakt des Relais 7 verwenden (COM und NC), nicht NO

T&A möchte einen Schliesser wenn ich das Schema richtig lese Denn Stop ist ja einfach der Schlüsselschalter der alles überhaupt einschaltet. Danke Alex für die Hilfe über Nacht!

Alex hat geschrieben: ↑29. Mai 2024, 00:58 Ich sehe da gar keine LEDs mehr "hinter" den Löchern.




Kann das sein, das die LED Platine "im" Gehäuse liegt?

Na dann mache ich das Ding mal auf und gucke

Hallo zusammen,

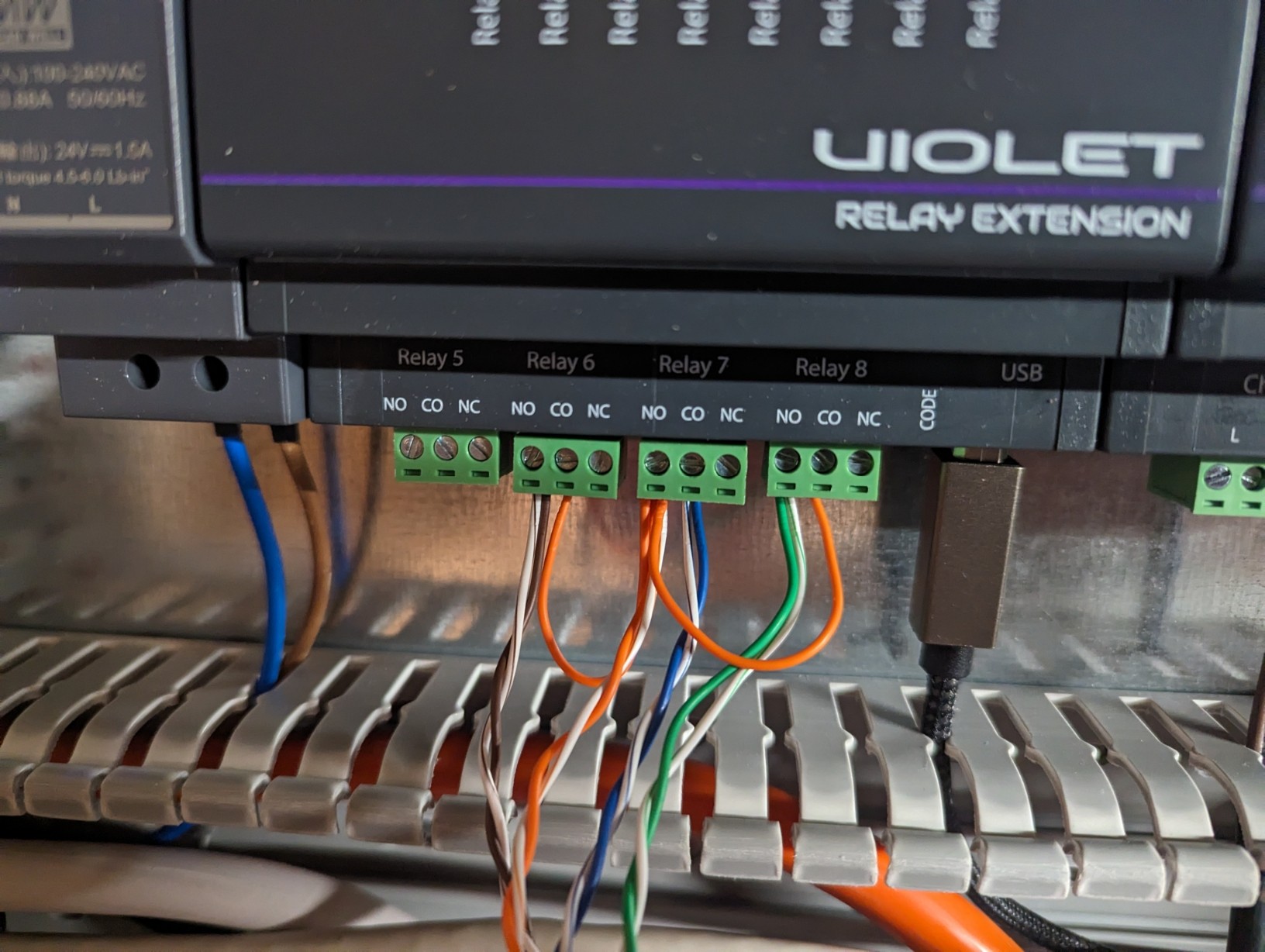

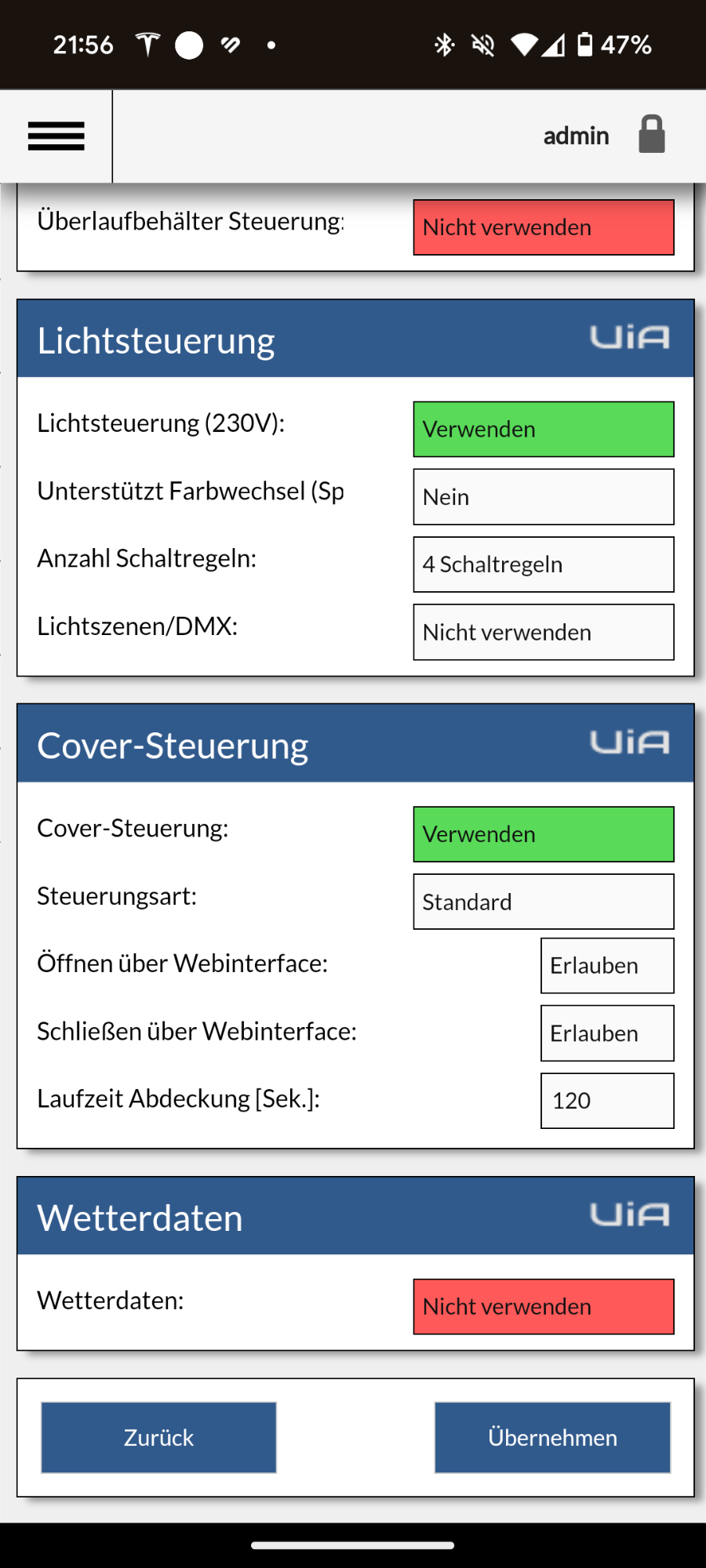

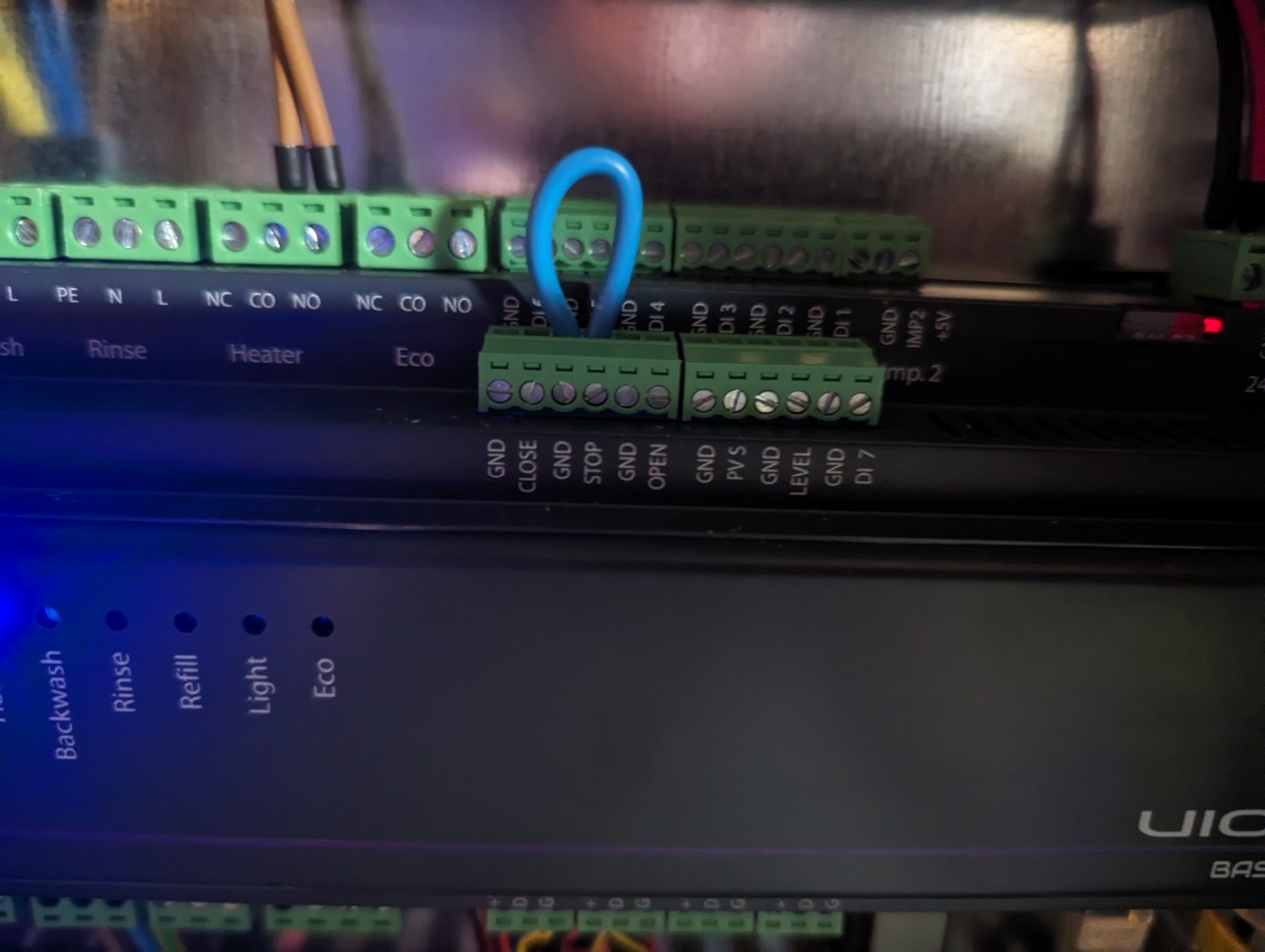

ich versuche gerade die Coversteuerung von T&A mit der Violet zu verbinden. Ich habe dazu die Relais 6,7,8 mit den Kontakten Stop/Auf/Zu der T&A Steuerung verbunden. Die T&A Steuerung gibt aus, das der Schlüsselschalter auf STOP steht. Das Relais R7 ist gemäss Log auch nicht gezogen. Den Schlüsselschalter habe ich noch nicht verbunden, habe aber GND mit STOP bei den digitalen Eingängen der Violet gebrückt um den Schlüssel zu simulieren. In der Konfig habe ich die Steuerung via Webinterface aktiviert. Auch einen neustart der Violet habe ich gemacht, leider erhalte ich immer die Meldung "Die Coversteuerung ist deaktiviert. Das Cover kann aktuell nicht bedient werden.". Was habe ich übersehen? Wie kann ich die Coversteuerung aktivieren? Auch wenn ich AUF und GND bei den digitalen Inputs der Violet brücke, geschieht nichts...
NOCH WAS:
Das Relay Modul zeigt auch bei manuellem einschalten der Relay keinen LED Status an, auch keine ON LED. Man hört es aber klicken bei manueller Ansteuerung...

Schön wie die Violetts langsam zusammenkommen.
Meine ist noch im "Rohbau"
Es fehlt nur noch die Fingerprint Steuerung von Ekey für die Pool-Abdeckung
EDIT: Ich muss wohl die Reihenfolge noch tauschen

Erster?

Tipptopp. Ob Relay oder Optokoppler spielt für mich dann ja keine Rolle, dann kann ich meine Schaltung so umsetzen. Danke.

GND-Stop = Stop
GND-Stufe 1 = Stufe 1
Etc.

Die 5V werden die Koppler ja dann schalten können
Werde hier dann das Schema, den Bau und den Code teilen.

Hallo Alex,

Gibt es für den internen Aufbau der VS-Pump ein Schema?
Kann ich davon ausgehen, dass es in etwa so umgesetzt ist und 1,2,3 und STOP auf GND Schalten?


Hintergrund ist, dass ich eine EMAUX Pumpe (https://www.poolpowershop.de/pool/pool- ... e-230-volt) habe und diese via RS485 ansteuern will. Da die Violet das (gemäss Doku) nicht kann, mache ich eine kleine Platine, die 4 Inputs in passende RS485 (https://www.poolspa.co.th/wp-content/up ... nglish.pdf) befehle übersetzt.

Danke

Die Frage hier war vor der Bestellung des Zuberhörs, Sry...

Die Violet sieht echt toll aus freue mich drauf
Gibt es denn bereits eine PreOrder-Liste in welche ich mich eintragen könnte, damit ich bestellen kann sobald sie effektiv verfügbar ist? Aktuell ist zwar erst Baggern angesagt, aber die Pooltechnik steht schon hier und ich baue mit grad die Technikwand zusammen...
