Hallo,

findest du auch hier -> https://www.dolphi-ripp.com/ersatzteil- ... klebemuffe

Für alle, die ähnliche Probleme haben.

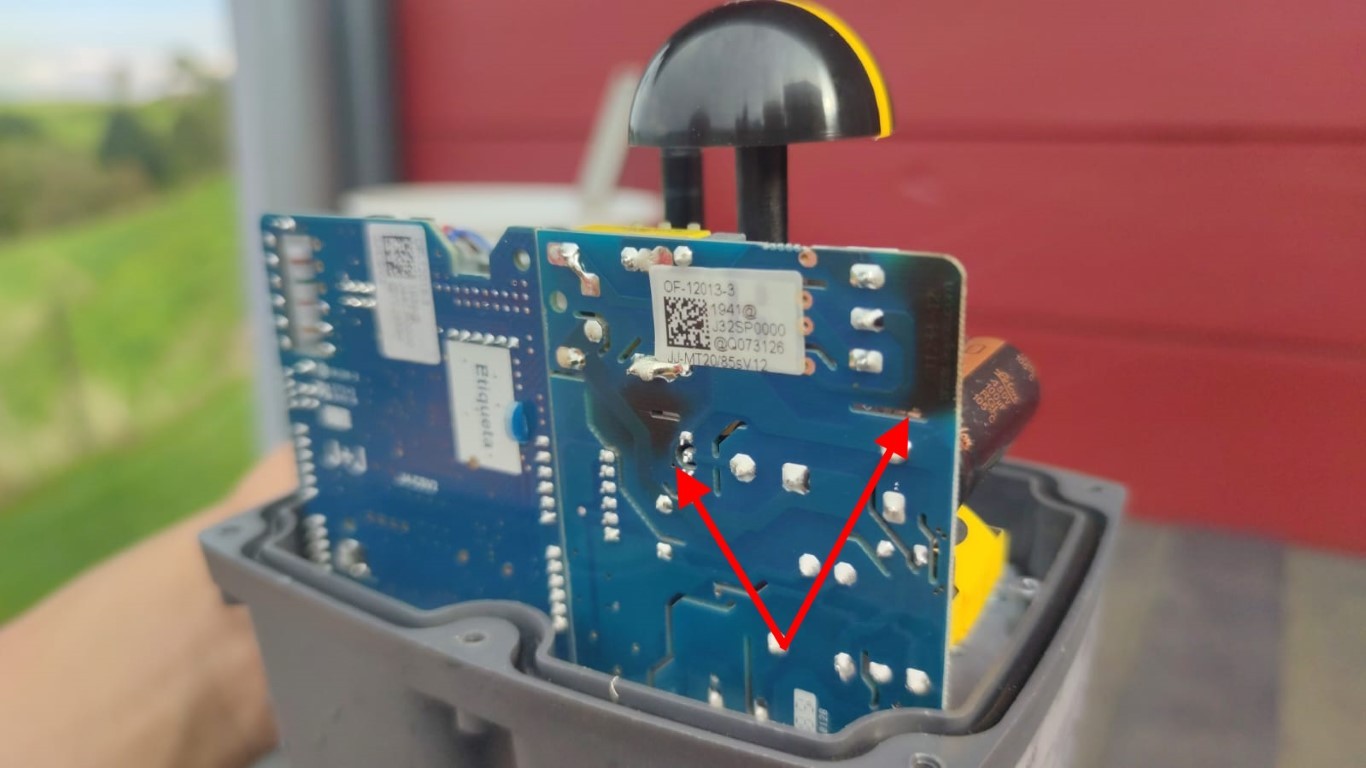

Hier ein Bild der Netzplatine von hinten und von vorne.
Wenn diese braune Verfärbung (Überhitzung) zu sehen ist, hilft nur ein Austausch der Netzteilplatine.
Die neue Netzplatine für 24-230V sieht etwas anders aus, ist aber bis zu einer gewissen Serie abwärtskompatibel.
Gruß
Rudolf

Hallo Christian,

schreib mir doch mal eine Mail, dann können wir einige Punkte klären.
Schickt mir bitte auch ein Bild von dem Aufkleber an der Seite, wo auch die Seriennummer drauf ist.

Gruß
Rudolf

Dann scheint es tatsächlich am Kugelhahn (interne Netzplatine) zu liegen.
Hast du dieses Jahr zufällig eine PV-Anlage oder BKW bekommen?

Hast du bei uns gekauft? Wenn ja, melde dich doch mal per Mail bei uns, dann sehen wir weiter.

Gruß
Rudolf

Hallo,

wie Alex schon sagte, bitte einmal überprüfen, ob die Spannung beim Umschalten richtig anliegt.

Wie verhält sich die LED am Kugelhahn beim Umschalten? Diese sollte je nach Stellung immer rot oder grün leuchten.
Ändert sich die Farbe der LED beim Umschalten des Kugelhahns über den Procon?
Normalerweise sollte sie anfangen zu blinken, bis die Endposition erreicht ist.

Gruß
Rudolf

Hallo Alex,

dasselbe gilt für RUNTIME.
Bei der Anpassung kannst du auch RUNTIME mit aufnehmen, wenn nichts dagegen spricht.
Momentan verwende ich getReadings?ALL,DOSAGE,RUNTIMES.

Gruß
Rudolf

Nabend,

nach 6 Jahren Planung habe ich es endlich geschafft, meine alte Dosieranlage und Raspberry Pumpe/Solarsteuerung zu ersetzen.
Wie es so ist, war meine alte Unterverteilung mit 3 Reihen zu klein, also musste was neues her und ich habe mich mal an den hier aufgelisteten Unterverteilungen und Komponenten bedient.
Platztechnisch geht 80cm Breite nicht, also habe ich den Schrank senkrecht eingebaut, so wer er eigentlich sein soll.

Um alle 3 Violetmodule in eine Reihe zu bekommen habe ich links einen 35mm und rechts einen 25mm Kabelkanal verwendet.
Alle anderen in 50mm. Alle 230V Leitungen und die Zuleitung aus dem Keller kommen von oben in den Schrank.
Nur unten links kommt mein 230V Kabel für meinen 3-Wege Kugelhahn rein.
Sonst von unten 2 x Dosierpumpen, 2x Sonden, 2 x TUF 200, 2 x Cat 6 für 1-Wire, Drucksensor und Durchflussmesser für meine Messzelle.

Die Anlage läuft seit gut 1 Woche und funktioniert wie sie soll.
Gestern hat Solar auch brav bei 34° abgeschaltet und heute bei 33°, 34° war dann doch etwas zu warm. Kompliment an Alex, da hat er was Schönes gezaubert und an sehr viel gedacht.
Nur der Support war nicht immer so toll, musste manchmal fast 10min auf eine Antwort warten.

Neue Steuerung, neuer Shop.....
Du warst ja richtig fleißig.
Ich wünsche euch viel Erfolg!

Alex hat geschrieben: ↑28. Juni 2023, 00:12 ....... Aber das ist halt trotzdem eher die Minderheit.

Moin Alex,
Ich wollte ein paar größere Glaskugeln bestellen, meine scheinen dieses Jahr nicht mehr so gut zu funktionieren bei den vielen Antworten, die ich immer so erraten muss. Pützen hat auch nicht viel gebracht.
Soll ich ein paar für dich mitbestellen? Vielleicht kriegen wir Mengenrabatt.

Gruß
Rudolf

Ich möchte nur darauf hinweisen, dass man, wenn die Pumpe ausgeschaltet ist, nach einiger Zeit nicht mehr die Pooltemperatur im Skimmer misst, sondern die Wassertemperatur im Skimmer.
Bei starken Temperaturschwankungen Tag/Nacht kühlt das Wasser im Skimmer schneller ab als der Pool und zeigt somit nicht die richtige Wassertemperatur an.
Deshalb kann man auch direkt im Technikraum mit einer Tauchhülse messen. Alles gut zugänglich und trocken.

Hallo,

nicht falsch verstehen, ich wollte hier niemanden überreden seine Verrohrung auf einen 3-Wegekugelhahn umzubauen, sondern nur meine Empfehlung und Erklärung, warum man einen 3-Wegekugelhahn nehmen sollte, abgeben.
Vielleicht hilft das jemanden in Zukunft der gerade vor der Frage steht, 2-Wege oder 3-Wege Bypass. Alle Varianten haben immer Vor- und Nachteile, wobei für mich die Vorteile klar beim 3-Wegekugelhahn liegen.

bergfreund hat geschrieben: ↑23. Juli 2022, 20:17 mein Temperatursensor für die Dolphiripp sitzt ja nicht in der Dolphiripp sondern im abgehenden Rohr.

Für den Solarfühler empfehle ich auch den Fühler einfach von außen an der Solaranlage zu befestigen mit z.B. Kabelbinder. Mit dem Solarfühler erfasst man viel mehr die Umgebungstemperatur bzw. Sonneneinstrahlung direkt auf Fühler und Solaranlage und nicht die Wassertemperatur in der Anlage oder Verrohrung. Den Fühler kann man z.B. an Sammelrohr, Rippenrohr oder Rücklaufleitung befestigen.
Scheint die Sonne direkt auf den Fühler wird dieser sofort warm und die Steuerung schaltet recht zeitnah ein. Die Solaranlage liegt genau wie der Fühler auch in der Sonne und wird daher auch zeitgleich warm. Wenn man den Solarfühler mit einer Tauchhülse irgendwo in der Leitung einbindet, reagiert die Steuerung recht träge wie du schon festgestellt hast.

Die effektivste und auch noch günstigste Lösung ist daher ihn einfach von außen mit Kabelbinder anzubringen. Probiere es doch einfach mal aus. Wenn du noch einen Fühler über hast, kannst du einfach mal den Fühler mit Kabelbinder anbringen und beobachten wie unterschiedlich die Fühler bei Sonnenschein reagieren und die Zeit stoppen zwischen Einschaltpunkt Anlegefühler/Einbaufühler.

bergfreund hat geschrieben: ↑23. Juli 2022, 20:17 es gibt immer volle Öffnung - wenn der 3-Wege Hahn sich verändert ist doch zeitweise nur nicht der volle Querschnitt verfügbar

Wenn der Kugelhahn z.B. zum Schließen 90° im Uhrzeigersinn und zum Öffnen 90° gegen den Uhrzeigersinn dreht, ist das unproblematisch. Schließt der Kugelhahn in die eine Richtung, öffnet automatisch zum gleichen Teil die andere Richtung. Die Pumpe drückt nie gegen ein geschlossenes Ventil und der Druckanstieg beim Umschalten ist kaum feststellbar.

Gruß
Rudolf

Hallo zusammen,

ich empfehle den Bypass für Dolphi-Ripp immer über ein 3-Wegeventil zu realisieren.
Hier gibt es im Gegensatz zu den 2-Wege Varianten nur ein entweder oder. Entweder der komplette Wasserstrom fließt über die Solaranlage oder es wird nur gefiltert. Bei ausgeschaltetem Solar fungiert das 3-Wegeventil auch gleichzeitig als Rückschlagventil für die Vorlaufleitung, ausgenommen man verwendet einen Praher Solar 3-Wegekugelhahn mit Ausgleichsbohrung.

Wie bergfreund oder Sven richtig erkannt haben, hat Dolphi-Ripp oder andere Rippenrohranlagen, einen sehr geringen Widerstand. Ca. 6 Reihen Rippenrohr haben den gleichen Querschnitt wie ein 50mm PVC Rohr. Ein 2m Sammelrohr hat z.B. 56 Abgänge und so verteilt sich der Volumenstrom einer 50 Zuleitung auf den 9 fachen Querschnitt. Im reinen Filterbetrieb ist der Weg Richtung Pool nicht 100% widerstandfrei. Die Einlaufdüsen, mit kleinen Kugeln, stellen auch einen Widerstand dar und das Wasser „staut“ sich vor der ELD. Daher fließt auch, je nach Höhenunterschied, mal mehr oder wenige Wasser trotzdem über Solar im Filterbetrieb bei der 2-Wege Bypass Variante.

Da wir den x fachen Querschnitt je nach Sammelrohrbreite haben, brauchen wir uns über einen hohen Druckanstieg oder max. Durchflussmenge, wie bei anderen Solarherstellern, keine Gedanken machen. Die Solaranlage kann/sollte man mit vollem Volumenstrom anfahren und nicht drosseln.
Der Bypass, oder Bypass mit Bypass, mit 2-Wegekugelhähnen macht bei Rippenrohranlagen daher nicht wirklich Sinn, hier ist man mit einem Bypass mit 3-Wegekugelhahn viel besser aufgestellt.

Da kann man sich diese Nachbesserung sparen.

Grüße
Rudolf

Hallo Benny,

wie setzen sich die 40-45m² Dolphi-Ripp Fläche zusammen, Länge Sammelrohr, U-Design oder Z-Design?

Ein 2m Sammelrohr hat z.B. 56 Abgänge, sprich 56 Reihen Rippenrohr. Ca. 6,25 Reihen Rippenrohr haben den gleichen Querschnitt wie ein 50mm PVC Rohr.
Bei einem 2m Sammelrohr kommt man also auf einen Querschnitt von ca. 9 x 50mm PVC Rohr oder 5,6 x 63mm PVC Rohr.
Bedeutet der Volumenstrom einer 50m Zuleitung verteilt sich auf den 9 fachen Querschnitt. Ein Druckanstieg ist daher nicht zu befürchten.

Ein parallel verbauter Bypass-Kugelhahn ist daher bei 99% aller Dolphi-Ripp Anlagen nicht notwendig. Du kannst/solltest mit dem vollen Volumenstrom über die Solaranlage fahren.

Gruß
Rudolf

Hallo Julian,
wenn du nicht mit vollem Volumenstrom über dienen Solarabsorber fahren kannst/sollst, gibt es theoretisch 3 Möglichkeiten. Wenn du unsere Solaranlage hast, kannst du bedenkenlos mit dem kompletten Volumenstrom über die Solaranlage fahren.

Andernfalls, wie Alex geschrieben hat, deinen Bypass so umsetzen wie das Verrohrungsschema welches Alex hier im Forum erstellt/gepostet hat.

Unsere Motorkugelhähne haben eine interne Raumheizung um Kondenswasser vorzubeugen, daher sollte man den Antrieb nicht kurz ansteuern und dann die Stromversorgung unterbrechen. Am Kugelhahn/Antrieb sollte immer Spannung anliegen, ansonsten geht die Schaltraumheizung nicht(3,5W).

Es gibt aber zwei Möglichkeiten den Kugelhahn auch zu jedem beliebigen Teil zu öffnen. Im Antrieb gibt es zwei Endlager die angefahren werden. Beim Erreichen der Endlager hält der Kugelhahn an. Die Endlagerpositionen kann man nach Belieben verstellen. Du kannst also im Filterbetrieb Solar zu 100% absperren und im Solarbetrieb z.B. Solar 70% / Filter 30% oder Solar 88% / Filter 12%, oder wie du möchtest, einstellen.

Zweite Möglichkeit. Am grauen Stecker vom Kugelhahn liegt wahlweise Spannung an Pin2(LED Rot/Zu) und Pin3(LED Grun/Auf). Liegt an Pin2 und Pin3 gleichzeitig Spannung an, bleibt der Antrieb an der Stelle stehen( LED Lila). Dies ist aber nur mit unseren neuen Motorkugelhähnen möglich, bei unseren älteren Motorkugelhähne war das noch nicht möglich.

Am einfachste umzusetzen ist sicherlich ein Bypass im Bypass wie in Alex Verrohrungsschema.
Das umstellen der Endlager ist auch je nach dem wofür man die Kugelhähne verwendet, eine interessante Option. Die Motorkugelhähne werden ja nicht nur für die Solarsteuerung verwendet.
Die dritte Variante mit gleichzeitiger Spannung an Pin2+3 wird sicherlich eher selten verwendet.

Gruß
Rudolf

Hallo Michael,

das ist ja interessant zu erfahren.

Ich habe gerade mit Aqua Technix telefoniert. Generell ist eine externe Ansteuerung von Aqua Technix offiziell nicht freigegeben und in der Zukunft auch nicht geplant.

Der Mitarbeiter sagte aber, dass in den letzten 5 Jahre nichts geändert wurde, was vorher funktioniert hat müsste theoretisch jetzt auch noch funktionieren. Auf meinen Hinweis, dass die Platine doch verändert wurde und jetzt ein PWM, 0—10Volt und 4-20mV Steckplatz vorhanden ist, wurde mir nur mitgeteilt, dass in den letzten 5 Jahre nichts geändert wurde. Mit nachbohren habe ich auch keine andere Aussage erhalten.

Entweder man wollte mir die Infos nicht mitteilen oder der Mitarbeiter wusste nicht besser Bescheid. Eine E-Mailanfrage von einem Kunden hat er auch vorliegen, ich vermute du hast dort auch angefragt. Ich vermute du wirst eine ähnliche Antwort bekommen, da von dem gleichen Mitarbeiter bearbeitet.

Gruß
Rudolf

M&M hat geschrieben: Welche Optionen habe ich, ein Signal von meinem Wechselrichter rauszulesen und so aufzubereiten, dass die Procon-IP es verarbeiten kann?
Danke um jeden Tip, etwas Bastelei würde mir mal wieder Spass machen.

Solaredge und basteln -> Raspberry

Wechselrichter kannst du hiermit auslesen und die Daten weiter verarbeiten.

uru-khai hat geschrieben: Solarabsorber hab ich mittlerweile auch auf dem Dach .....

Hallo Sebastian,

ich habe die Bilder von deiner Solaranlage gesehen. Da warst du etwas sparsam mit der Befestigung von den oberen Sammelrohren. Sie biegen sich recht stark durch.
Im Winter kommt noch die Schneelast hinzu. Wenn du nicht schon nachträglich weitere Befestigungen angebracht hast, würde ich dir dringend dazu raten.

Wir haben neue Schellen aus V2A, mit denen man das Sammelrohr besser befestigen kann. Normales Lochband ist zu breit und passt nicht zwischen die Rippenrohre.
Die neuen Schellen findest du hier.

Hallo Gunnar,

meine Bettar 12 steht frostfrei und ich habe meine komplette Verrohrung dieses Jahr nicht entleert.
Trotzdem war die Motorwelle auch total fest. Nur mit einem Schraubendreher war nichts zu machen, aber mit einem leichten Klopfen mit einem Hammer beim Drehen konnte ich mir helfen.
Liegt also nicht am Salzwasser.
Die Pumpe lässt sich sofort wieder gut per Hand drehen und läuft seit Dienstag wieder ganz normal.

Ich habe eine Eco VS hier schon stehen, bin aber noch nicht dazu gekommen meine Steuerung dafür anzupassen, da ich eigentlich auch auf ProCon.IP wechseln wollte. Das muss jetzt erstmal warten.

An der Leistungskurve kannst du dich auch nur grob orientieren. Meine Bettar 12 macht knapp 9m³/h bei 0,81bar und nicht 11m³ wie im Diagramm dargestellt.

Die Mehrkosten schrecken am Anfang immer etwas ab, aber auf Dauer rentiert sich das irgendwann und wenn nicht, ist mir die Flexibilität den Mehrpreis auch wert.

LG
Rudolf

Hallo zusammen,

durch Zufall habe ich diesen Beitrag hier gelesen.

Ich möchte mal kurz erklären, warum unsere 63er 3-Wege Kugelhahnantriebe ein Drehmoment von 35Nm haben. Das kommt nicht einfach von ungefähr, sondern wurde ausgiebig vom Hersteller über einen längeren Zeitraum und vielen Umschaltvorgängen bei unterschiedlichen Fluid- und Umgebungstemperaturen getestet und ausgewertet. Das Ganze läuft dort sehr professionell ab.

Ich war schon mehrfach beim Hersteller vor Ort und habe mir natürlich alles sehr genau angeschaut und viele interessante Unterhaltungen geführt, das letzte Mal Anfang Dez. 2018. Beim letzten Besuch ging es genau um die 63er Kugelhähne und welcher Antrieb benötigt wird. Der Hersteller bietet seine 63er 3-Wege Kugelhähne mit einem Antrieb von 55Nm. an. Das treibt den Preis natürlich in die Höhe.

Ich bin immer auf der Suche nach guten, aber auch preiswerten Lösungen für meine Kunden. Wir haben lange darüber gefachsimpelt, ob das zwingend ein 55Nm Antrieb sein muss oder ob nicht auch ein 35Nm oder sogar 20Nm Antrieb ausreicht.

Der technische Leiter hat letztendlich gesagt, er glaubt nur was er selbst getestet hat und so ist auch im Dez. eine erneute Testreihe durchgeführt worden.
Man muss aber auch bedenken, dass wir im Poolbereich meistens mit Druck von unter 1 bar arbeiten. Die Kugelhähne wurden aber mit 10 bar Druck getestet, weil diese bis 10 bar freigegeben sind.
Der Hersteller vertreibt sein Produkt nicht hauptsächlich in der Poolbranche, sondern in vielen anderen Branchen, wo auch mit größerem Druck und unterschiedlichen Fluidtemperaturen gearbeitet wird.

Die Testergebnisse mit 63er 3-Wege Kugelhähnen und 10 bar haben folgendes ergeben:
3-Wegekugelhahn mit T-Bohrung -> 24-27 Nm.
3-Wegekugelhahn mit L-Bohrung -> 33-41 Nm.

Bei der L-Bohrung ist die Kugeloberfläche größer und erzeugt einen größeren Widerstand beim Umschalten, was sich auch in dem gemessenen Drehmoment wiederspiegelt.
Das Endergebnis war, dass die 63er 3-Wege Kugelhähne nicht alle einwandfrei mit 35Nm funktionieren würden und unter bestimmten Umständen den Drehmomentbegrenzer greifen würde.
Die 63er 3-Wege Kugelhähne stehen daher weiter mit 55Nm bei dem Hersteller im Katalog. Finde es auch gut, dass die hier kein Risiko eingehen, nur um ein Produkt günstiger anbieten zu können.

Wir bieten aber die 63er Kugelhähne jetzt mit 35 Nm an, die L-Bohrung Variante allerdings nur freigegeben bis 5 bar. Für den Poolbereich wäre auch der Antrieb mit 20Nm ausreichend für die 63er 3-Wege Kugelhähne. Wir verkaufen aber nicht nur an private Poolbesitzer, sondern auch an Firmen und Installateure in div. Branchen, daher haben wir uns für die 35Nm. Variante entschieden.

Wie Alex schon sagte, funktionieren die 3-Wege Kugelhähne nicht alle gleich. Bei Stefans Kugelhahn kann man das Drehmoment über einen Stellring im Kugelhahn regeln. Aus Erfahrung weiß ich, dass die Kugelhähne mit der Zeit immer schwergängiger werden und irgendwann überdrehen die Zahnräder. Man muss also am Saisonanfang immer die Leichtgängigkeit überprüfen und bei Bedarf anpassen.
Das Drehmoment unserer Kugelhähne regelt man über die Überwurfmuttern. Die Anschlussmuffe wird durch das Anziehen der Überwurfmutter an die Kugelabdichtung gedrückt und diese drückt direkt auf die Kugel. Die Kugel wird von allen 4 Seiten angepresst. Bei einem zu festen Anziehen wird die Kugel 4fach gepresst und lässt sich nur noch sehr schwer oder gar nicht mehr regulieren. Es reicht daher, die Überwurfmuttern nur leicht handfest anzuziehen und auf keinen Fall irgendwelches Werkzeug als Hilfe zu nehmen.

Unsere 50er 3-Wege Kugelhähne und 63er 2-Wege Kugelhahn haben jeweils einen Antrieb mit 20Nm was auch für den Poolbereich mehr als ausreichend ist. Für die Lebensdauer der ganzen Elektronik, Motor, Zahnräder etc. ist es auch besser nicht immer am Limit zu arbeiten.

Wer auf ein Belimo oder dergleichen zurückgreift, kann natürlich einen Antrieb mit deutlich weniger als 20Nm verwenden.

Gruß
Rudolf
